59
J
O
K
P
L
Q
M
R
N
S

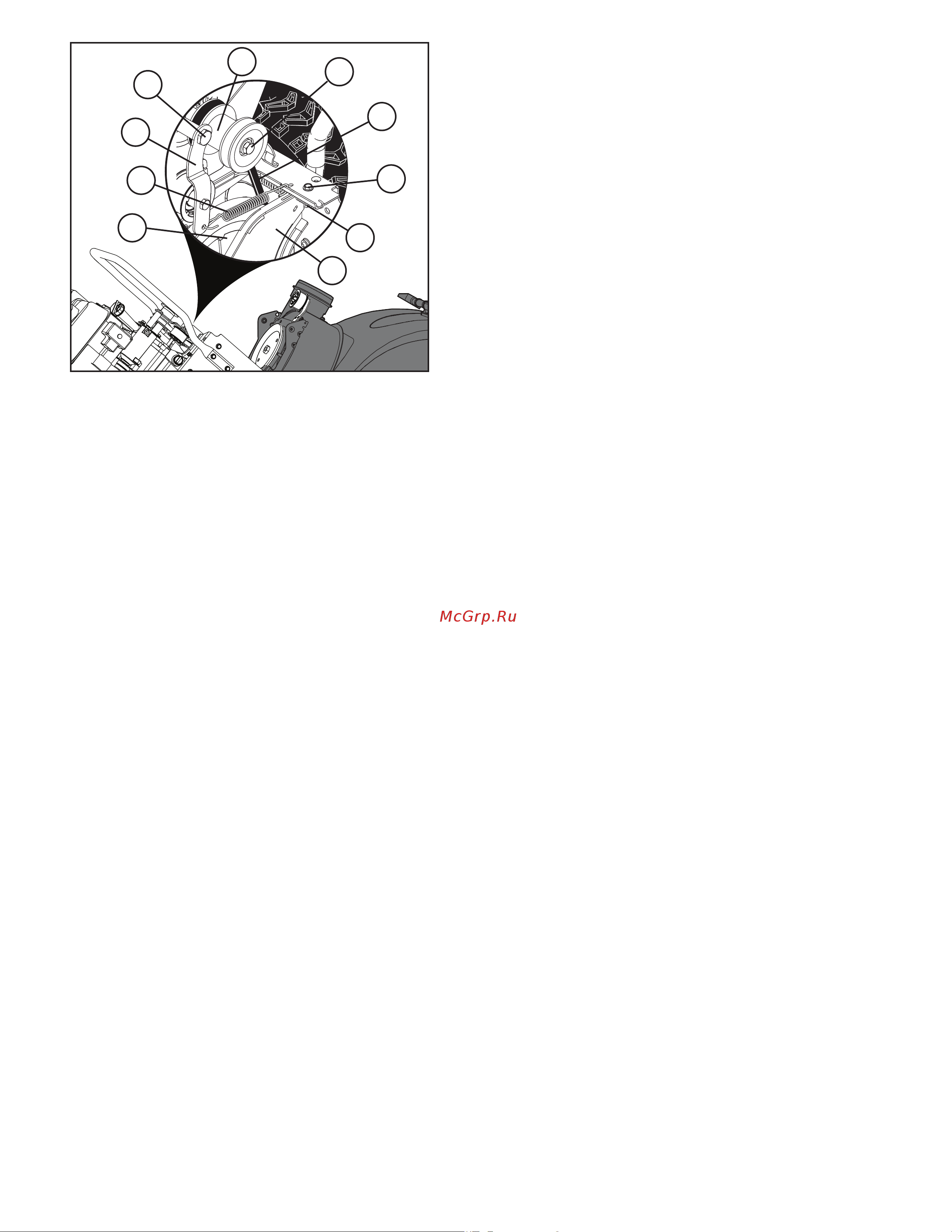

ЗАМЕНА ПРИВОДНОГО РЕМНЯ
СНЯТИЕ ПРИВОДНОГО РЕМНЯ
1. Снимите шнековый ремень. См. инструкции в пункте "ДЕМОНТАЖ
ШНЕКОВОГО РЕМНЯ" в этом разделе.
2. Снимите пружину натяжителя (J), установленную на рычаге
натяжителя приводного ремня (K).
3. Снимите возвратную пружину (L), крепящую поворотную пластину
(M).
4. Отверните болт рычага (N) и рычаг натяжителя приводного ремня
(K).
5. Снимите с двигателя болт и шайбу шкива (O), шкив двигателя (P)
и приводной
ремень (Q).
6. Отверните верхний болт (R), крепящий поворотную пластину к раме.
7. Поверните поворотную пластину (M) и отведите ее в сторону
от снегоуборщика, после чего снимите приводной ремень (Q) с
приводного шкива (S).
УСТАНОВКА ПРИВОДНОГО РЕМНЯ
1. Поверните поворотную пластину (M) и отведите ее в сторону
от снегоуборщика. Установите приводной ремень (Q) на шкив
приводного ремня (S). Прежде чем опускать поворотную пластину,
убедитесь в том, что ремень надлежащим образом лежит в желобе
шкива.
2. Установите ранее снятый верхний болт (R). Тщательно затяните.
3. Установите приводной ремень (Q) в желоб приводного шкива, прежде
чем
устанавливать шкив на вал двигателя.
4. Установите снятые ранее шайбу и болт (O) и зафиксируйте шкив
двигателя на двигателе. Тщательно затяните (30-35 футов на дюйм
/41-47 Нм).
5. Установите рычаг натяжителя приводного ремня (K) и болт рычага
(N) на двигатель. Тщательно затяните.
6. Установите возвратную пружину (L) на поворотную пластину (M).
7. Установите пружину натяжителя (J) на рычаг натяжителя (K).
8.
Проверьте работу всех устройств управления, чтобы убедиться,
что ремни установлены надлежащим образом и все компоненты
двигаются правильным образом.
9. Установите шнековый ремень. См. пункт " УСТАНОВКА ШНЕКОВОГО
РЕМНЯ" в данном разделе.
ПОСЛЕ ЗАМЕНЫ РЕМНЯ (РЕМНЕЙ)
1. УСТАНОВИТЕ КРЫШКУ и два (2) винта. Тщательно затяните.
2. УСТАНОВИТЕ КАНАЛ ВЫБРОСА – См. раздел “ УСТАНОВИТЕ ВЫ-
БРАСЫВАТЕЛЬ/ГОЛОВКУ ВЫБРАСЫВАТЕЛЯ” в разделе Сборка
данной инструкции.
