12
(6) с обеих сторон рукоятки (8) произведите изменение угла наклона рукоятки (8)
относительно верхней штанги (13).
6.1.4. Отпустив кнопки (6) с обеих сторон, зафиксируйте рукоятку (8) в
выбранном положении.

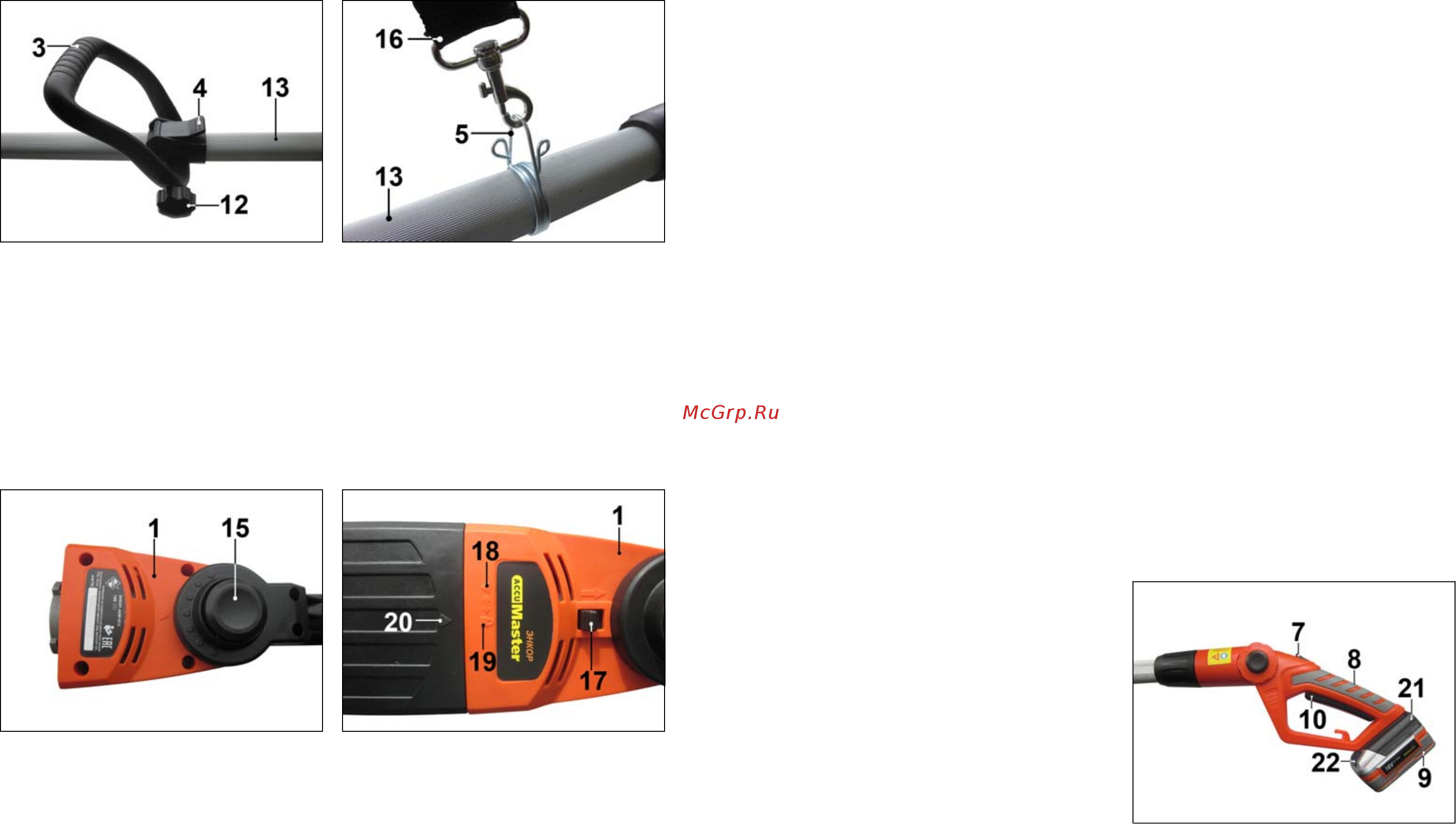

Рис. 4
Рис. 5.
6.2 Установка и регулировка дополнительной рукоятки (Рис.4).
6.2.1. На верхней штанге (13) установлен эксцентриковый фиксатор (4).
Установите дополнительную рукоятку (3) на кронштейн эксцентрикового
фиксатора (4).
6.2.2. Ослабьте эксцентриковый фиксатор (4) и переместите дополнительную
рукоятку (3) по штанге (13) в положение, обеспечивающее максимальное
удобство при работе. Зафиксируйте это положение эксцентриковым фиксатором
(4).
6.2.3. Отрегулируйте угол наклона дополнительной рукоятки (3) относительно
верхней
штанги (13) и зафиксируйте это положение маховиком (12).
Рис. 6
Рис. 7.
6.3. Установка ремня (Рис.5).
6.3.1. Закрепите карабин ремня (16) на петельке (5).
6.3.2. Отрегулируйте длину ремня (16) в зависимости от роста пользователя.
6.3.3. Для перемещения петельки (5) по штанге (13) сожмите боковые «усики»
13
петельки (5).
6.4. Регулировка положения привода (Рис.6)
6.4.1. Одновременно нажав на кнопки (15) с обеих сторон привода (1)
произведите изменение угла наклона привода (1) относительно нижней штанги
(14).
6.4.2. Отпустив кнопки (15) с обеих сторон, зафиксируйте привод (15) в
выбранном положении.
6.5. Подключение привода к оборудованию (Рис.7).
6.5.1. Подсоедините привод (1) своим разъемом к шлицевому валу
подключаемого оборудования.
6.5.2. Совместите треугольную метку (20) на подключаемом оборудовании с
треугольной меткой (18) на корпусе привода (1).
6.5.3. Поверните ваше оборудование таким образом, чтобы метка (20) на нем
совместилась с символом «
замок» (19) на корпусе привода (1). Оборудование
будет зафиксировано на корпусе привода (1).
Примечание. Для удобства выполнения тех или иных операций, оборудование
может быть закреплено на корпусе привода (1) в нескольких положениях.
6.5.4. Для демонтажа оборудования с корпуса привода (1) одновременно
потяните рычаг (17) в направлении указанном стрелкой и поверните
оборудование таким образом, чтобы метка (20) на нем
совместилась с меткой
(18) на корпусе привода (1).
6.6. Изменение длины штанги (Рис.2).
6.6.1. Вращая против часовой стрелки, ослабьте фиксирующие резьбовые муфты
(2) на штангах (13) и (14).
6.6.2. Отрегулируйте длину штанг (13) и (14) перемещая их вверх или вниз
относительно рукоятки (8).
6.6.3. Зафиксируйте установленную длину штанг (13) и (14) повернув
фиксирующие резьбовые муфты (2) по часовой стрелке.
7. ПОРЯДОК РАБОТЫ
7.1. Установка аккумуляторной
батареи (Рис.8).
7.1.1. Произведите внешний осмотр
вашей штанги-удлинителя и
аккумуляторной батареи (9).
Убедитесь в том, что аккумуляторная
батарея (9) исправна, заряжена и на
корпусе отсутствуют видимые
повреждения и следы электролита.
7.1.2. Удерживая одной рукой
штангу-удлинитель, другой рукой
Рис. 8.
