Champion 142 [19/24] Работы по техническому обслуживанию

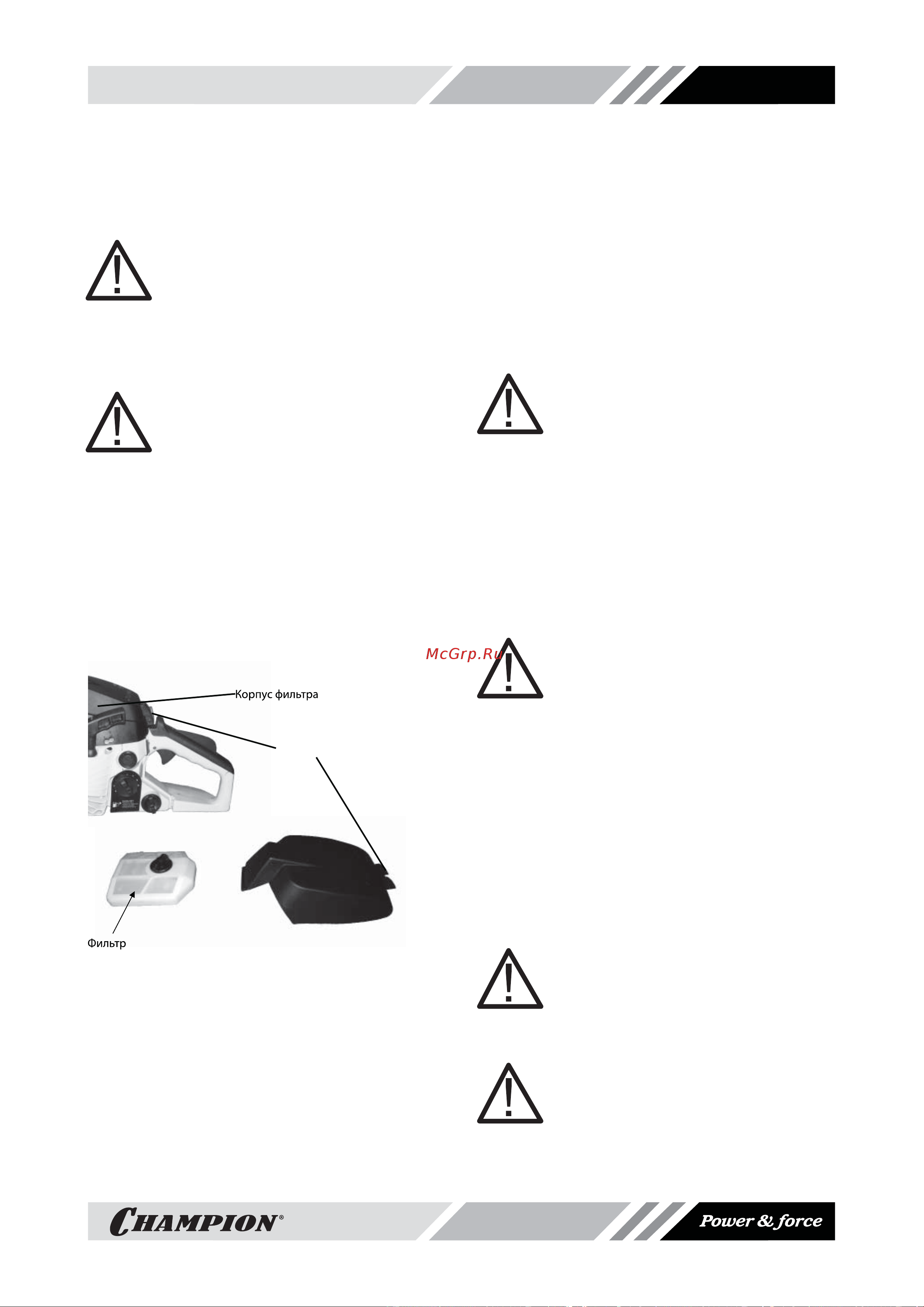

![Champion 142 [19/24] Работы по техническому обслуживанию](/views2/2001395/page19/bg13.png)
19
ПРЕДУПРЕЖДЕНИЕ!
Никогда не выполняйте обслужи-
вание на горячем двигателе. Это
может привести к ожогу рук или
пальцев.
ВОЗДУШНЫЙ ФИЛЬТР
ПРЕДУПРЕЖДЕНИЕ!
Никогда не работайте пилой без
воздушного фильтра, с грязным
или. поврежденным воздушным
фильтром. Пыль и грязь будут по-
падать в двигатель, что приве-
дет к его поломке. Выход из строя
двигателя по этой причине не под-
лежит гарантийному ремонту.
Держите воздушный фильтр чи-
стым!
ПРОВЕРКА И ЧИСТКА ВОЗДУШНО-
ГО ФИЛЬТРА (РИС.12)
Рис.12
1. Отстегните быстросъемное крепление и
снимите крышку воздушного фильтра.
2. Открутите барашковую гайку и снимите
воздушный фильтр с корпуса. Проверь-
те его на отсутствие повреждений.
3. Очистите воздушный фильтр. Вымойте
фильтр чистой, теплой мыльной водой.
Промойте в чистой, холодной воде. Про-
сушите. Сильно загрязненный фильтр
необходимо заменить.
РАБОТЫ ПО ТЕХНИЧЕСКОМУ
ОБСЛУЖИВАНИЮ
4. Установите воздушный фильтр. Устано-
вите верхнюю крышку воздушного филь-
тра. Затяните надежно гайку крепления
крышки.
ТОПЛИВНЫЙ ФИЛЬТР
ПРЕДУПРЕЖДЕНИЕ!
Никогда не работайте пилой с от-
сутствующим топливным филь-
тром. Топливный фильтр необхо-
димо заменять по мере необходи-
мости, но не реже одного раза в
год.
1. Снимите крышку топливного бака.
2. Согните кусок мягкого провода в виде
небольшого крючка.
3. Зацепите крючком топливный шланг с
фильтром и вытяните через заливную
горловину.
ЗАПОМНИТЕ:
Не вытягивайте топливный
шланг полностью из бака. Доста-
точно вытащить наружу часть
шланга с фильтром.
4. Отделите фильтр скручивающим движе-
нием.
5. Установите новый фильтр. Верните то-
пливный шланг в бак. Убедитесь, что
фильтр лежит на дне бака
6. Заполните бензобак новым топливом.
Смотрите раздел ТОПЛИВО и СМАЗКА.
7. Установите крышку топливного бака.
ПРЕДУПРЕЖДЕНИЕ!
Топливный фильтр не подлежит
очистке, только замена.
СВЕЧА ЗАЖИГАНИЯ (РИС.13)
ЗАПОМНИТЕ:
Для эффективной работы двига-
теля пилы, свеча зажигания долж-
на быть исправной и иметь соот-
ветствующий зазор. Рекомендо-
ванная свеча зажигания L7T.
Крепление крышки
фильтра
