MS 171, MS 181, MS 181 C, MS 211, MS 211 C
pyccкий
41
У модификаций с ErgoStart
N Подшипниковое отверстие
катушки троса смазать маслом,
не содержащим осмолки
N Катушку троса насадить на ось
повернуть в разные стороны,
пока ушко возвратной пружины не
зафиксируется
N Собачки (9) снова установить в
катушке троса
N Шайбу (8) насадить на ось
N Пружинный зажим (7) с помощью
отвертки или подходящих щипцов
запрессовать на ось
и через
цапфу собачкипружинный
зажим должен указывать в
направлении по часовой стрелке
как изображено на рисунке

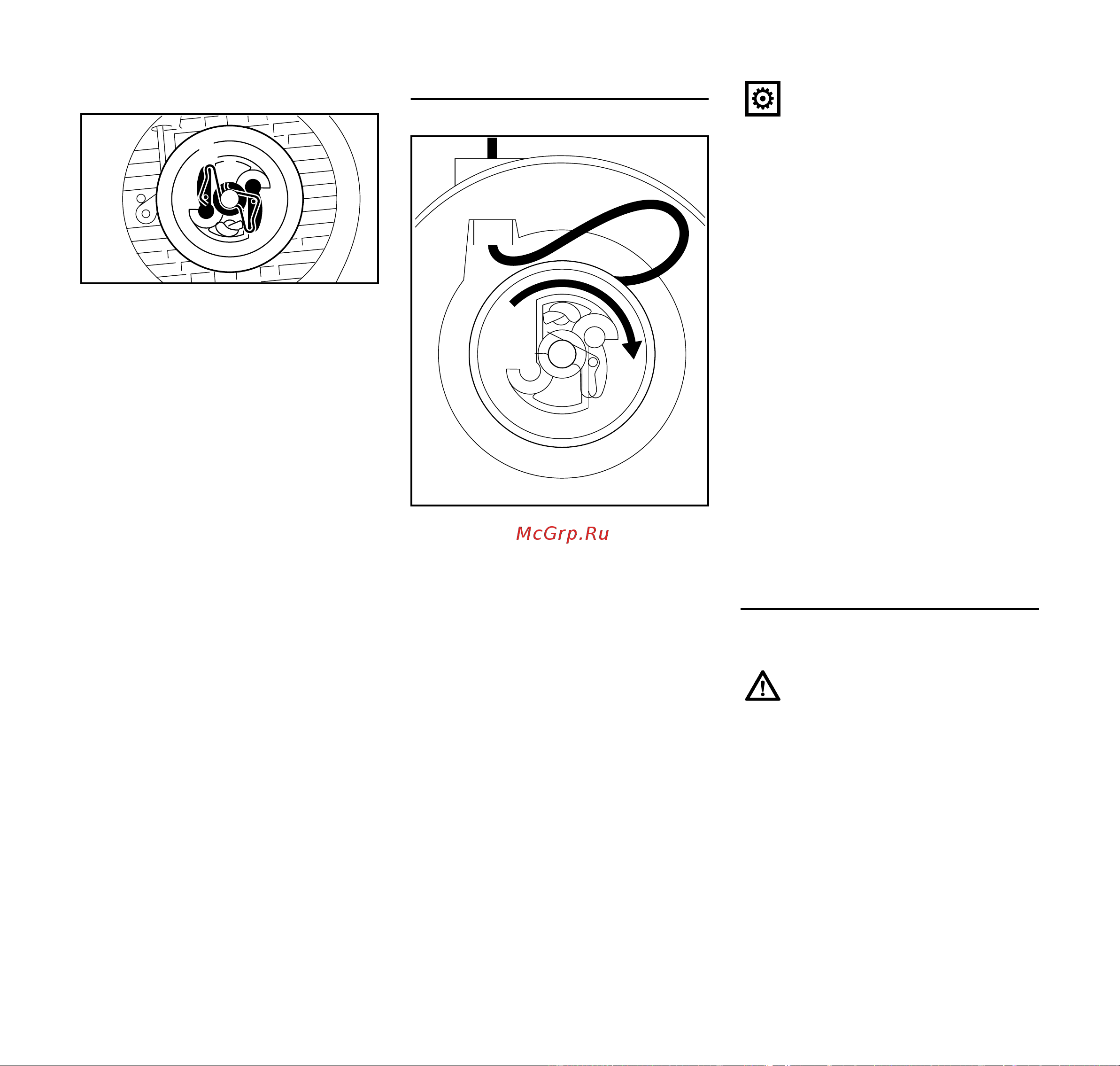

Натяжение возвратной пружины
N Из отмотанного троса запуска
образовать петлю и повернуть с
помощью петли катушку троса
шесть раз в направлении стрелки
N Удерживать катушку троса
скрутившийся трос вынуть и
расправить
N Отпустить катушку троса
N Трос запуска отпускать медленно
так чтобы он мог намотаться на
катушку троса
Ручка запуска должна быть прочно
втянута во
втулку троса. Если
рукоятка отклоняется в сторону:
пружину натянуть еще на один виток.
N Снять с катушки один виток троса
У модификаций с ErgoStart:
N Установить корпус пружины,
поводковый патрон и шайбу
N Предохранительное кольцо с
помощью щипцов для
предохранительных колец
осторожно вынуть из паза
Все модификации:
N Корпус вентилятора монтировать
на корпус мотора
N Монтировать крышкусм.
"Крышка"
Замена сломанной возвратной
пружины
N Демонтировать катушку троса
N Осторожно вынуть обломки
пружины
N Сменную пружину смазать
несколькими каплями масла, не
содержащим осмолки
7
8
9
208BA017 KN
9
108BA014 KN
При полностью вытянутом
тросе катушка троса должна
иметь возможность
проворачиваться еще раз. Если
это оказывается невозможным,
то пружина натянута слишком
сильноопасность поломки:
Обломки пружины могут еще
находиться под напряжением и
в результате этого при
вынимании могут неожиданно
выскочить из корпуса
опасность получения травмы!
Носить защитную маску и
защитные перчатки
