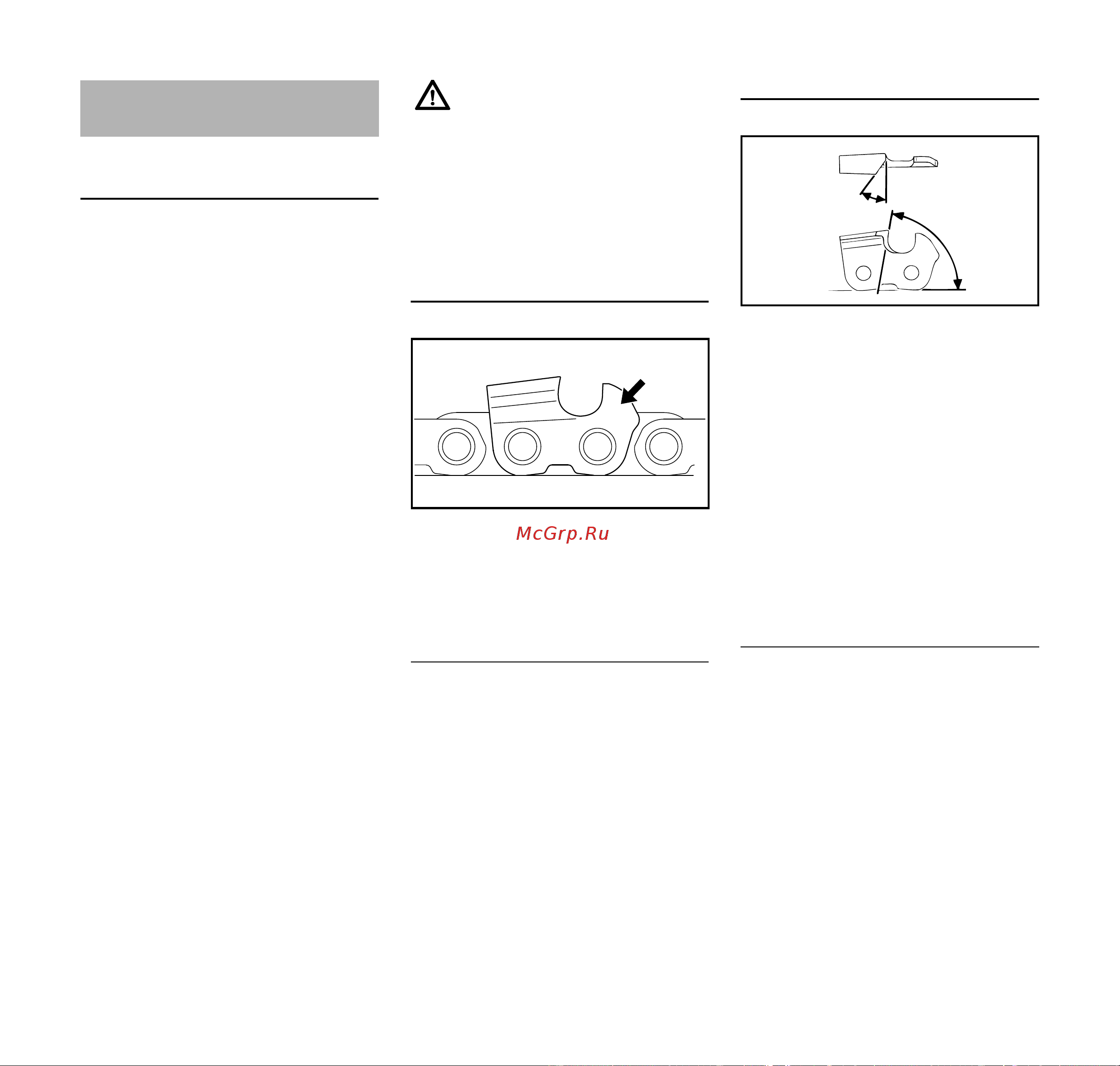

MS 440
pyccкий
42
Лёгкое пиление правильно
заточенной пильной цепью
Безупречно заточенная пильная цепь
врезается в древесину уже при
незначительном надавливании.
Не работать тупой или поврежденной
пильной цепью – это требует
большого физического напряжения,
имеет следствием высокую
переменную нагрузку,
неудовлетворительный результат
резки и сильный износ.
N Очистить пильную цепь
N Пильную цепь проверить на
наличие трещин и повреждения
заклёпок
N Поврежденные
либо изношенные
детали цепи заменить и новые
детали доработать к остальным
деталям по форме и степени
износа – соответствующая
дополнительная обработка
Элементы пильной цепи из твёрдого
сплава (Duro) особенно
износостойкие. Для оптимального
результата заточки компания STIHL
рекомендует обращаться к
специализированному дилеру STIHL.
Шаг цепи
Обозначение (a) шага цепи
выгравировано в области
ограничителя глубины каждого
режущего зуба.
Диаметр напильника выбирается в
соответствии с шагом цепи – см.
таблицу "Инструменты для заточки".
При дополнительной заточке пилы
должны обязательно выдерживаться
углы на режущем зубе.
Угол заточки и передний угол
A Угол заточки
Пильные цепи STIHL затачиваются с
углом заточки 30°. Исключениями
являются пильные цепи для
продольного распила с углом заточки
10°. Пильные цепи для продольного
распила в наименовании имеют X.
B Передний угол
При использовании предписанной
державки напильника и диаметра
напильника правильный передний
угол получается автоматически.
Техобслуживание и
заточка пильной цепи
Обязательно соблюдать
нижеприведенные углы и
размеры. Неправильная
заточка пильной цепи –
особенно слишком низкие
ограничители глубины – может
привести к повышенной
склонности к обратной отдаче –
опасность травмы!
Обозначение (a) Шаг цепи
Дюйм мм
7 1/4 P 6,35
1 либо 1/4 1/4 6,35
6, P либо PM 3/8 P 9,32
2 либо 325 0.325 8,25
3 либо 3/8 3/8 9,32
4 либо 404 0.404 10,26
689BA027 KN
a
Формы зубьев Угол (°)
AB
Micro =
полудолотообразный зуб,
например, 63 PMC3,
26 RMC3, 36 RMC 30 75
Super = полностью
долотообразный зуб,
например, 63 PS3,
26 RSC, 36 RSC3 30 60
Пильные цепи для
продольного распила,
например, 63 PMX,
36 RMX 10 75
A
B
689BA021 KN
