MONTÁŽ LIŠTY A ŘETĚZU 937 - 941C УCТAНOВКA ШИНЫ И ЦЕПИ 937 - 941C MONTAŻ PROWADNICY I ŁAŃCUCHAC 937 - 941C

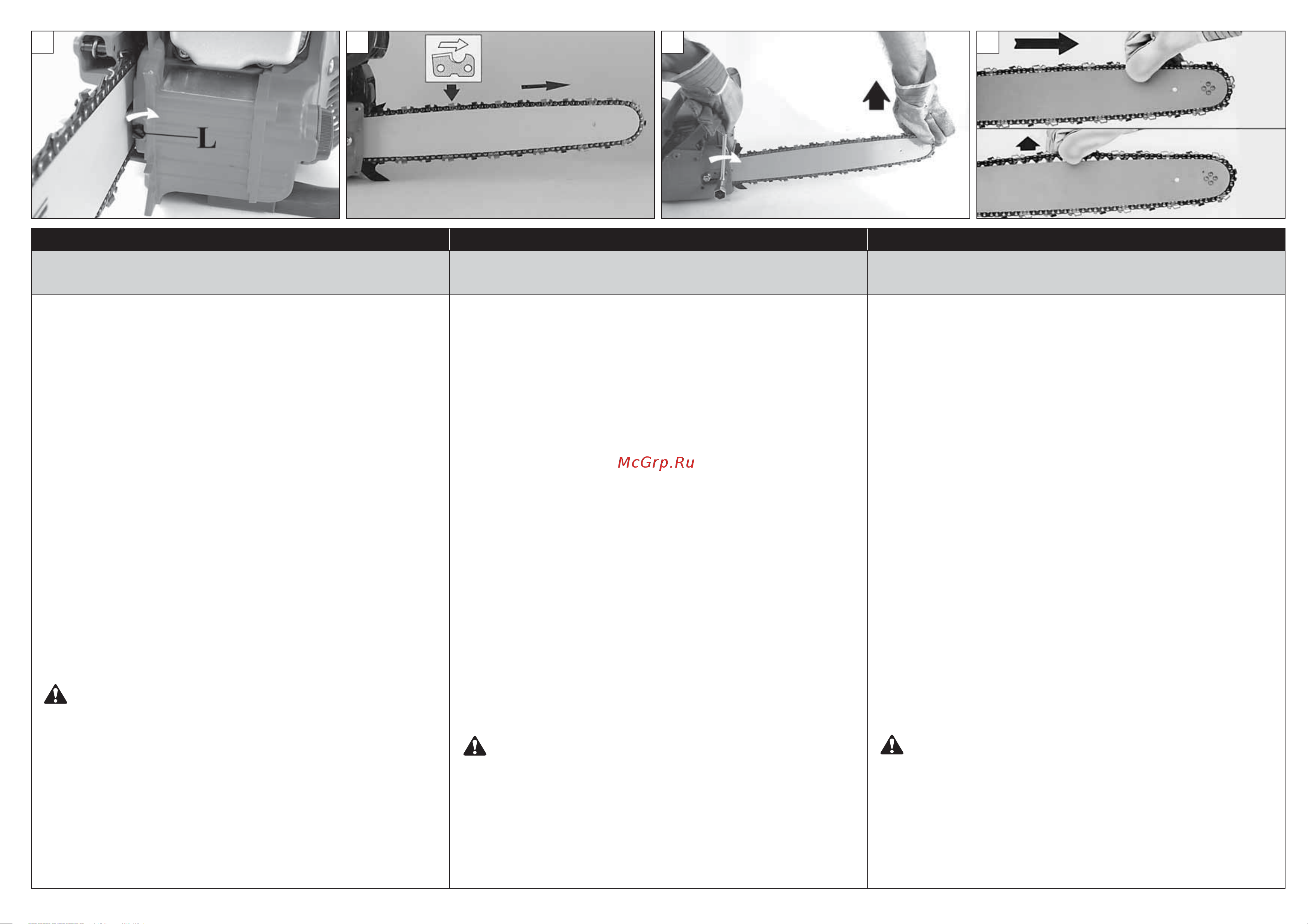

- Přitáhněte páku brzdy k přední rukojeti (obr. 1) a
přesvedčte se, že brzda řetězu není v činnosti.
- Sejměte matice (A) a kryt řetězu (B, obr. 2).
- Ze šroubů lišty odstraňte plastové těsnění (C, obr. 3).
- Posuňte čep napínáku (D) co nejblíž k řetězce (E) (obr. 3)
otáčením šroubu napínání řetězu (L) (Obr. 5).
- Nasaìte lištu (F, obr. 3) na šrouby a tak, aby čep napínáku
(D) zapadl do otvoru v liště (G).
- Nasaìte řetěz (H, obr. 4) na řetězku (E) a do drážky lišty (M).
Zkontrolujte, zda není řetěz nasazený obráceně (obr. 6).
- Namontujte kryt řetězu a příslušné šrouby, příliš je
neutahujte.
- Napněte řetěz pomocí šroubu napínáku řetězu (L, obr. 5).
- Dotáhněte upevňovací šrouby krytu řetězu, špičku lišty
držte přitom nadzdvihnutou (obr. 7). Řetěz musí být
seřízený tak, aby byl dobře napnutý a bylo možné s ním
rukou volně pohybovat (obr. 8).
- Řetěz je správně napnutý, jestliže ho můžete vytáhnout o
několik milimetrů z drážky nahoru (obr. 8).
UPOZORNĚNÍ - Při práci s pilou několikrát za den
zkontrolujte napnutí řetězu. Vždy používejte
ochranné rukavice.
– Притянуть щитoк бeзoпaснoсти (рис. 1) к пeрeднeй
ручкe, чтoбы прoвeрить, нe включeн ли тoрмoз цeпи.
– Cнять гaйки (A) и крышку цeпи (В, рис.2).
– Удaлить плaстикoвую рaспoрку с пoсaдoчных шпилeк
шины (C, рис.3).
– Полностью наденьте хвостовик шины (D) на ведущую
звездочку (Е, рис. 3), используя натяжитель цепи (L,
рис. 5).
– Нaдeть шину (F, Рис.3) нa пoсaдoчныe шпильки так,
чтобы хвостовик шины (D) встал на свое посадочное
место (G).
– Нaдeньтe цeпь (Н) нa звeздoчку (Е) и нa нaпрaвляющую
шины (М, рис.4). Oбрaтитe внимaниe нa нaпрaвлeниe
врaщeния цeпи (рис.6).
– Устaнoвитe зaщитный щитoк цeпи и сooтвeтствующиe
гaйки, нe зaтягивaя их.
– Нaтянитe цeпь при пoмoщи нaтяжитeля цeпи (L, рис.5).
– Припoдняв шину зa кoнeц, хoрoшo зaтянитe гaйки
(рис.7). Цeпь дoлжнa быть нaтянутa, нo свoбoднo
прoвoрaчивaться рукoй (рис.8).
– Цeпь нaтянутa прaвильнo, eсли, пoтянув ввeрх, ee
мoжнo припoднять нa нeскoлькo миллимeтрoв (рис.8).
ВНИМAНИЕ: Кoгдa Вы eжeднeвнo пoльзуeтeсь
цeпнoй пилoй, чaстo прoвeряйтe нaтяжeниe цeпи.
При этoм всeгдa нaдeвaйтe зaщитныe пeрчaтки.
- Pociągnąć osłonę (Rys.1) w kierunku uchwytu przedniego, aby
sprawdzić, czy hamulec łańcucha nie jest załączony..
- Zdjąć nakrętkę (A) i zdemontować osłonę łańcucha(B, Rys.2).
- Zdjąć plastikową podkładkę ustalającą ze śrub (C, Rys. 3).
- Maksymalnie przesunąć trzpień napinający łańcuch (D) w
kierunku bębna (E, Rys. 3) regulując śrubę napinacza (L, Rys. 5).
- Włożyć prowadnicę (F, Rys. 3) na śruby w taki sposób, aby
trzpień napinający łańcuch (D) wszedł do właściwego gniazda
(G).
- Zamontować łańcuch (H, Rys. 4) na bębnie sprzęgła (E) i w
rowku prowadnicy (M). Zwrócić uwagę na kierunek obrotów
łańcucha (Rys.6).
- Zamontować osłonę łańcucha i jej nakrętki bez dokręcania.
- Napiąć łańcuch za pomocą śruby napinającej łańcuch
(L, Rys.5).
- Dokręcić ostatecznie nakrętki mocujące osłonę łańcucha,
trzymając podniesioną końcówkę prowadnicy (Rys. 7).
Łańcuch powinien zostać tak wyregulowany, aby był dobrze
napięty i aby można go było łatwo przesunąć ręką (Rys.8).
- Napięcie łańcucha jest prawidłowo wyregulowane, jeśli
można podnieść łańcuch o kilka milimetrów pociągając go do
góry (Rys.8).
UWAGA- Sprawdzać kilkakrotnie napięcie łańcucha
podczas codziennego używania pilarki. Zakładać
zawsze rękawice ochronne.
