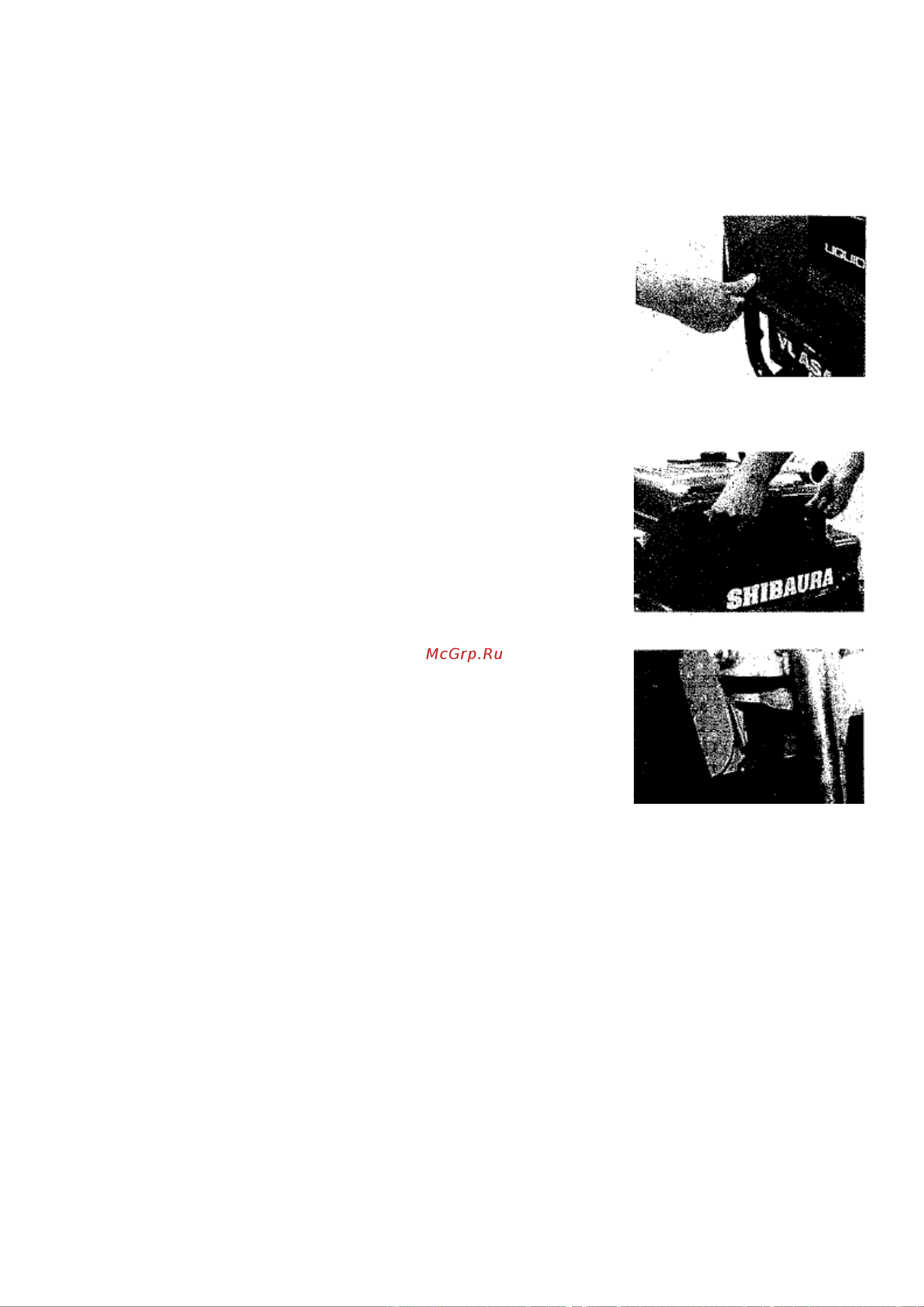

7) Монтаж/демонтаж крышки

Крышку следует снимать во время замены охлаждающей жидкости и для выполнения прочих действий по

обслуживанию.

1) Демонтаж

<Передняя крышка>

a. Нажмите на фиксатор передней крышки, поверните его на 90° и

уберите руку.

b. Снимите боковые крепежи крышки.

c. Удерживая крышку за верхний и нижний края, потяните на себя и

снимите еѐ.

<Задняя крышка>

a. Поверните фиксатор крышки против часовой стрелки и извлеките

его из топливного бака.

b. Вытяните и снимите крышку.

*Во время демонтажа крышки снимайте переднюю секцию в первую

очередь.

2) Установка

<Задняя крышка>

a. Зацепите крюк, расположенный снизу задней крышки, за штифт на

раме.

b. Поверните фиксатор крышки по часовой стрелке и закрепите на

топливном баке.

<Передняя крышка>

a. Расположите переднюю секцию крышки таким образом, чтобы

зажим на боковой поверхности топливного бака оказался между

крышкой и боковым зажимом крышки.

b. Нажмите на фиксатор передней крышки.

c. Вставьте боковые крепежи и зафиксируйте их.

*Во время монтажа крышки устанавливайте заднюю секцию в

первую очередь.
