Caiman TH45EX [12/12] Общая методика подбора мотопомпы

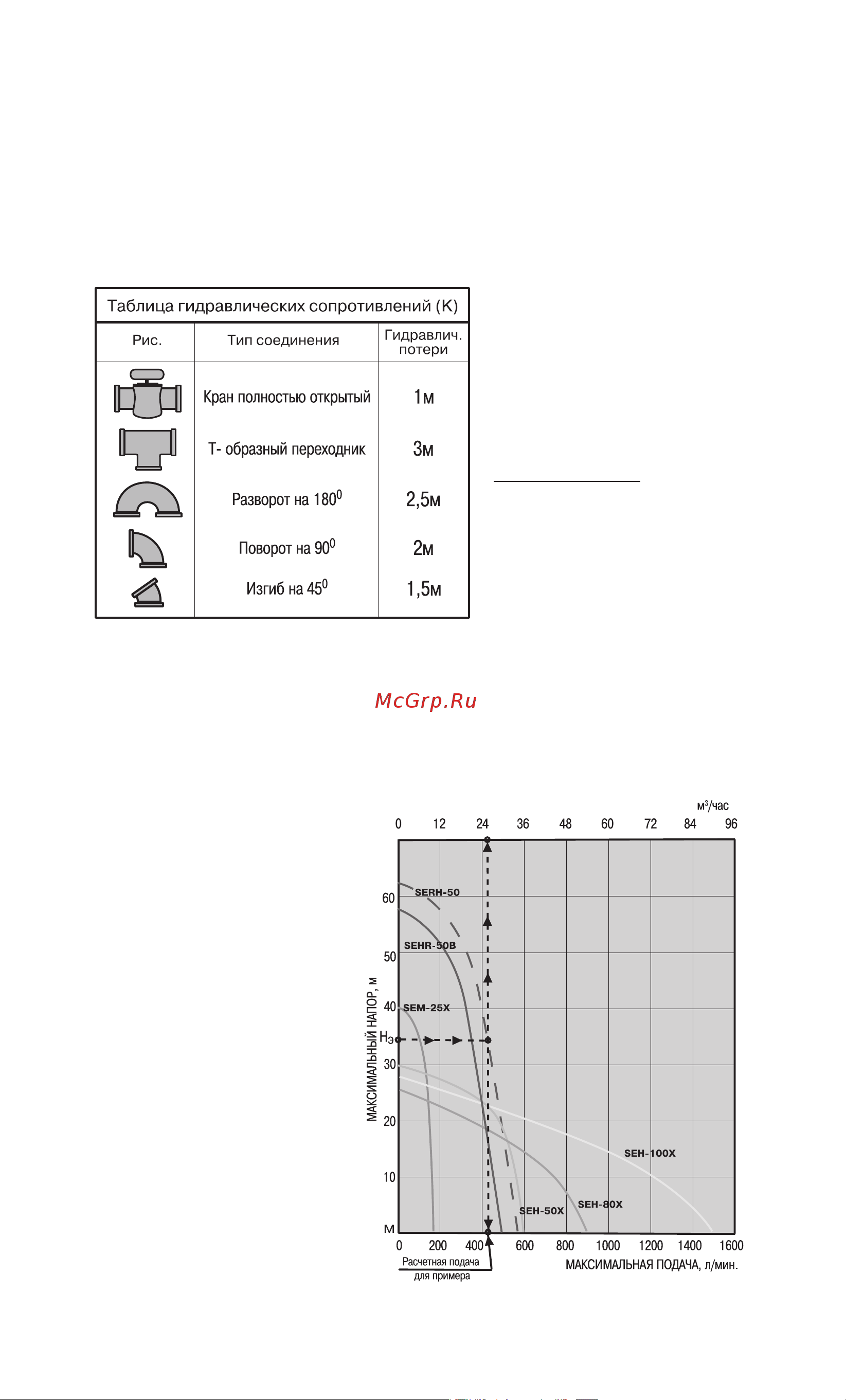

![Caiman TH45EX [12/12] Общая методика подбора мотопомпы](/views2/2001579/page12/bgc.png)
12
Общая методика подбора мотопомпы
Q производительность (л/мин)
H = H
s
+ H
d
+ P
r
высота точки разбора от поверхности забора воды.
H
s
высота расположения помпы по отношению к уровню поверхности забора воды
(максимум 8,5 метров для самовсасывающих устройств по закону Торичелли).
H
d
высота подъема
P
r
давление жидкости на выходе из точки разбора (1 бар или 10 м вод. столба)
L общая длина трубопровода от точки забора до точки разбора
L = L
s
+ L
d
+ K,
где L
s
длина трубопровода от
точки забора до помпы,
L
d
длина от помпы до точки
разбора,
K эквивалент в метрах гид-
равлических потерь в тру-
бопроводах, соединениях
и кранах (приведены в таблице).
Пример расчета:
Для мотопомпы SERH50
максимальной произво
-
дительностью 560 л/мин.
с патрубками (2
1
/
2
х 2 дюйма)
или (63 х 50 мм), установленной
на расстоянии 2 м от водоема
(L
s
= 2 м) с длиной подающего
шланга 50 м (L
d
= 50 м).
Дополнительно подсоединен кран (K = 1 м) и имеется поворот на 90
о
(К=2 м) соглас-
но таблице гидравлических сопротивлений.
Помпа установлена на высоте 5 м от поверхности забора (Н
s
= 5 м).
Высота точки разбора от мотопомпы предполагается 9 м (Н
d
= 9 м).
Желаемое давление на выходе (в точке разбора) должно составлять 1 атм., что
соответствует примерно 10 м водяного столба (P
r
= 10 м).
1. Расчет общей длины
трубопроводов
L = L
s
+ L
d
+ K = 2+50+4 = 56 м.
2. Расчет общей высоты
подъема
Н = Н
s
+ Н
d
+P
r
= 9 м + 2 м + 10
м = 21 м.
3. Для определения
расхода воды в точке
разбора необходимо найти
эквивалентную высоту подъема
по формуле H
э
= Н + 0,25 L, в
нашем случае Н
э
= 21 + 0,25 х
56 = 35 м
4. На графике зависимости
высоты подъема от
производительности помпы
находим величину расхода
воды в точке разбора от
полученного значения
эквивалентной высоты (см.
кривую для помпы SEHR50).
Полученное значение расхода
