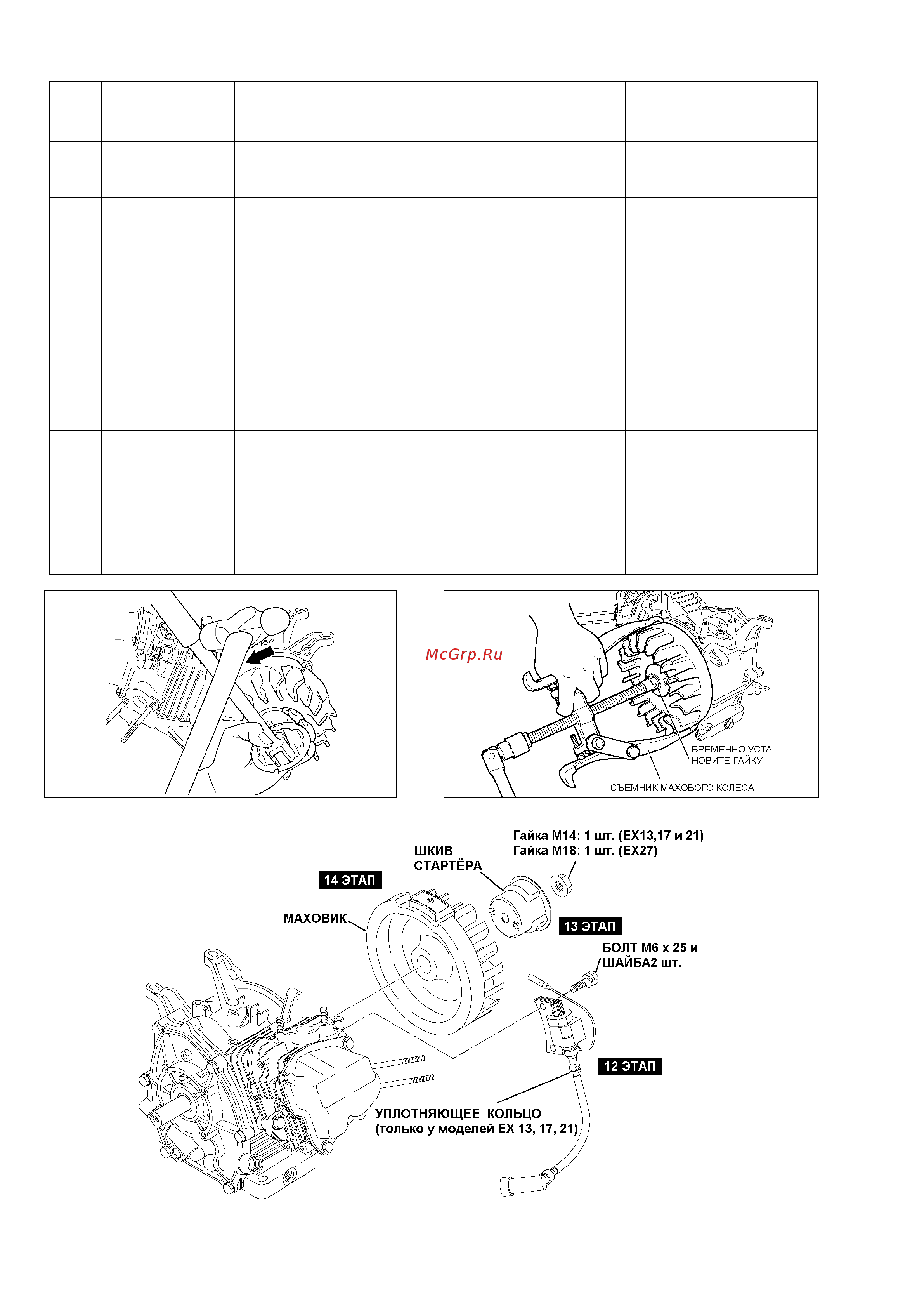

– 20 –
Этап Демонтируе-
мые детали
Замечания и последовательность операций Крепления
12
Катушка
зажигания
Снимите со свечи зажигания контактный колпачок и
извлеките из корпуса двигателя катушку зажигания.
Кольцевой гаечный ключ
на 10 мм
M6 x 25 мм: 2 шт.
13 Шкив стартёра
Удалите с маховика шкив стартёра. Поместите
кольцевой или торцевой гаечный ключ на гайку
маховика и ослабьте гайку постукиванием по ключу
молотком. (См. рис. 5-10.)
ПРИМЕЧАНИЕ:
1) Не следует помещать отвёртку и иные
предметы между лопатками маховика, чтобы не
подвергнуть их опасности повреждения.
2) Ударьте по гаечному ключу молотком против
часовой стрелки.
3) Вентиляторы двигателей модели EX21
выполнены из синтетических смол. Обращаясь с
ними будьте предельно осторожны.
Гаечный или накидной
ключ на 19 (24) мм или
накидной ключ (модели
EX13,17 и 21)
Гайка M18 (модель
EX27)
14
Маховик Удалите с коленчатого вала маховик. Временно
оставьте гайку на месте, чтобы предотвратить
падение с вала маховика. Установите съёмник
махового колеса, как это показано на рис. 5-11 и
снимите маховик с вала вращением центрального
болта по часовой стрелке. (При необходимости
периодически постукивайте по центровочному
болту)
Съемник махового
колеса
Рис. 5-10 Рис. 5-11
Рис. 5-9
