– 21 –

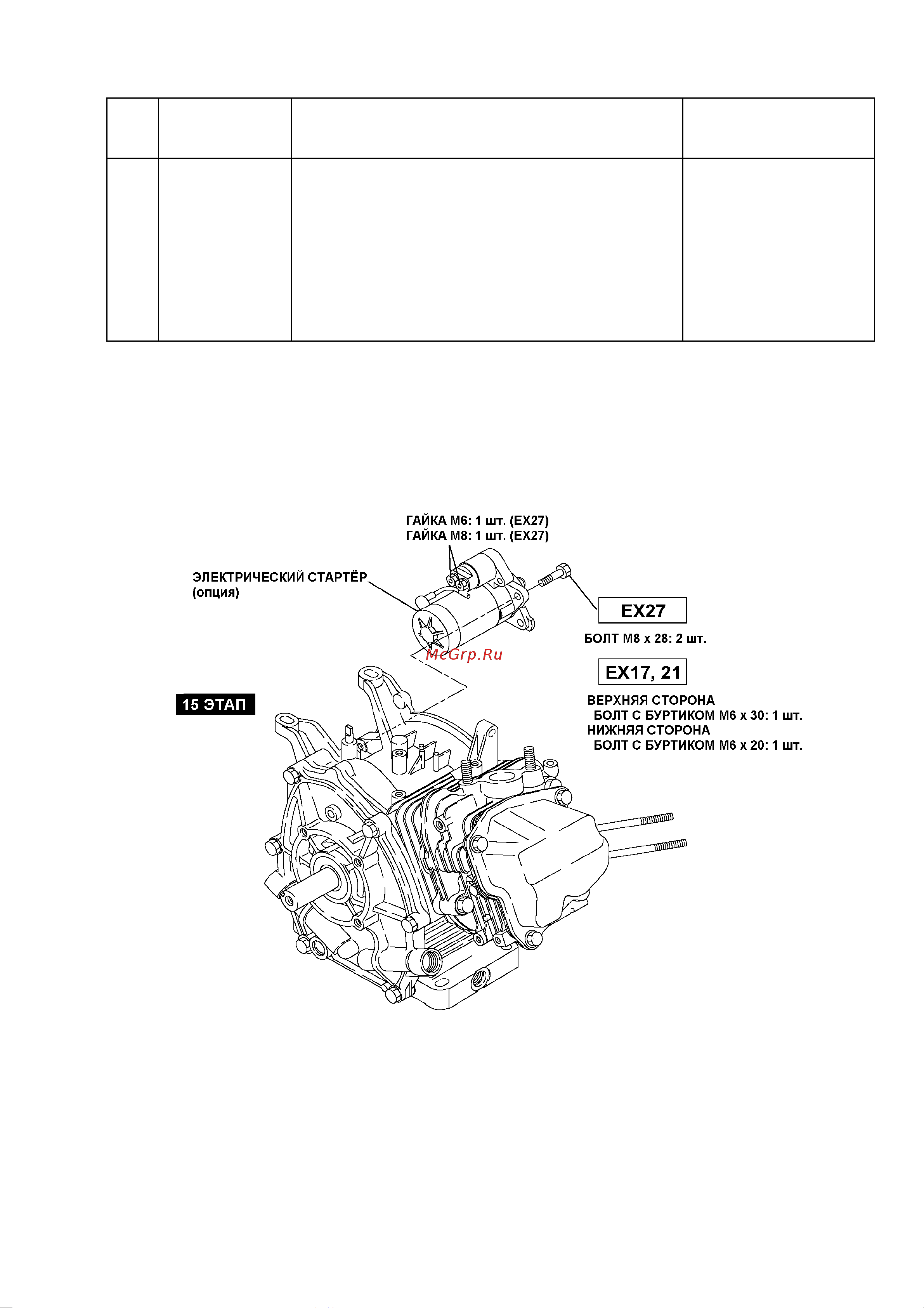

Этап Демонтируе-
мые детали
Замечания и последовательность операций Крепления
15
Электрический
стартёр (опция)
Блок
управления,
диодный фильтр,
магнитный
выключатель
(1) Отсоедините провод заземления
аккумуляторной батареи.
(2) Отсоедините провод, идущий от замка
зажигания "ST" к электромагнитному
переключателю.
(3) Отсоедините провод, соединяющий
положительную клемму батареи с
электромагнитным переключателем.
(4) Удалите электрический стартёр.
Гаечный ключ на 12 мм
Гайки М8:
Кольцевой гаечный ключ
на 10 мм
Гаечный ключ на 12 мм
Рис. 5-8
