12
Сборка
и подготовка
к работе
Установка рукоятки
1. Для установки рукоятки Вам потребуется: рукоятка (1), держатель (4),
зажим (3) См. рис.2
2. Установите рукоятку (1) на держатель (4), положите зажим (3) на
рукоятку(1), отрегулируйте рукоятку в нужном Вам положении и затяните
винты (2) (рис. 3,4)

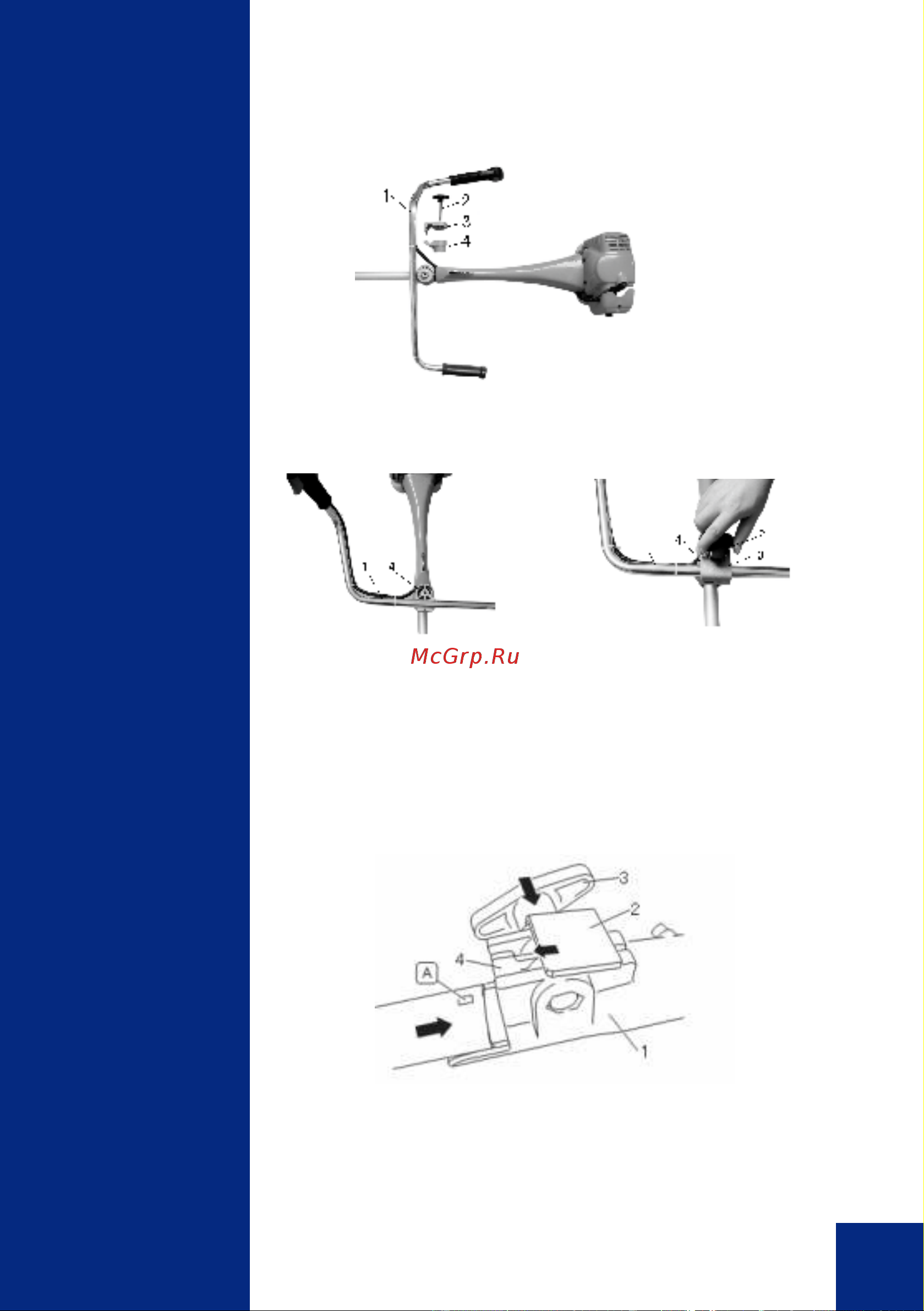

рис. 2
рис. 3 рис. 4
Сборка вала бензокосы (для Z340, Z420)
ПРЕДУПРЕЖДЕНИЕ: Никогда не соединяйте части
вала при работающем двигателе!
1. О слабьте винт(3) наж м ите защ итны й зажим (4)
вниз (рис. 5).
2. С оедините ниж ню ю часть вала с пазом “A” c
верхней частью вала (1), до м ом ента когда защ итны й
заж им (4) издаст характерны й звук.
Н ажм ите на защ итную кры ш ку (2) подняв ее вверх
и хорош о затяните винт (3).
рис. 5
!
