14

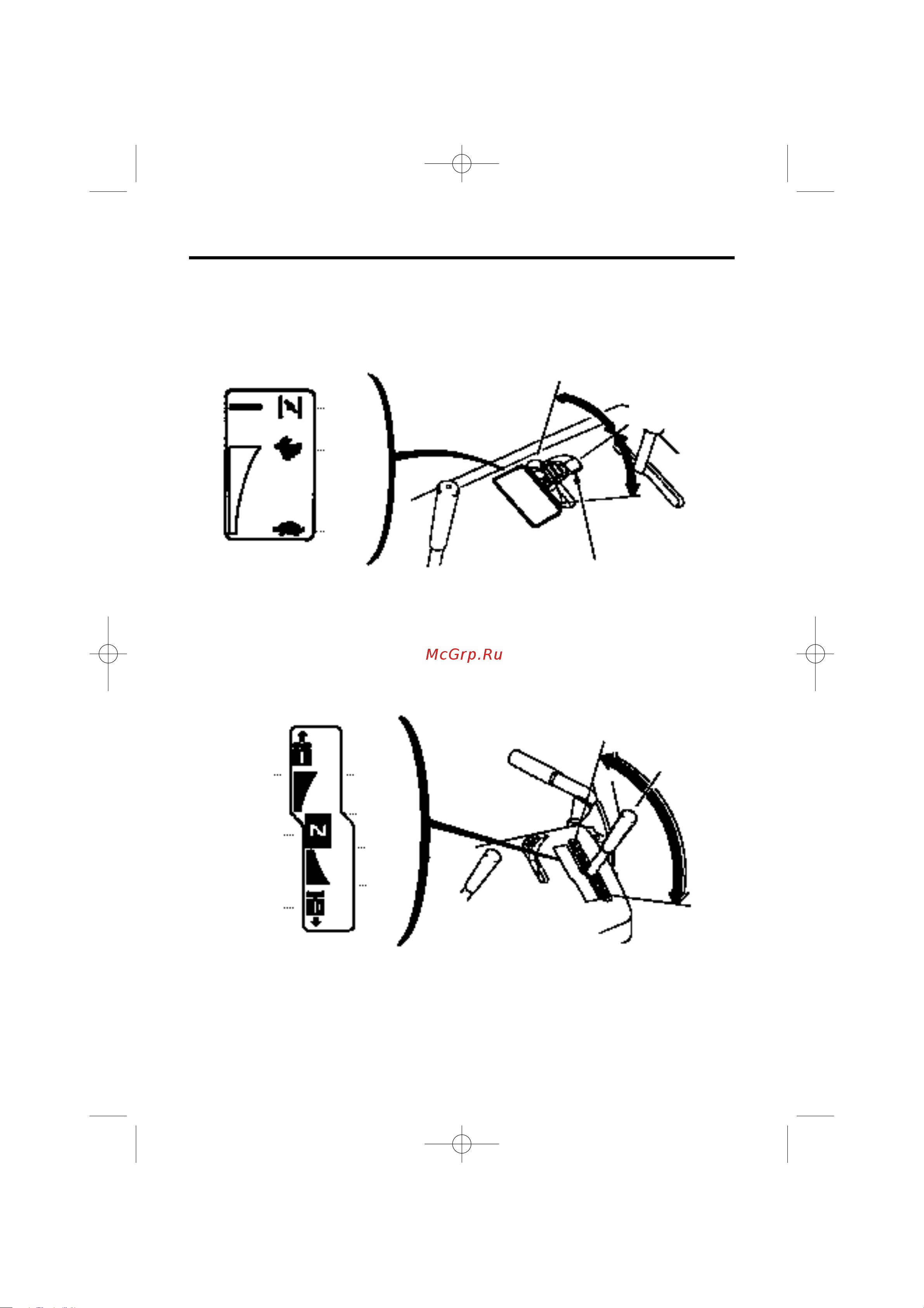

Рукоятка регулировки частоты вращения двигателя
При помощи данной рукоятки изменяйте частоту вращения двигателя в диапазоне от
низкой до высокой. При пуске холодного двигателя переведите данную рукоятку в
положение ДРОССЕЛЬНАЯ ЗАСЛОНКА ЗАКРЫТА.
ВЫСОКАЯ
ЧАСТОТА
ВРАЩЕНИЯ
НИЗКАЯ
ЧАСТОТА
ВРАЩЕНИЯ
НИЗКАЯ ЧАСТОТА ВРАЩЕНИЯ
ВЫСОКАЯ ЧАСТОТА
ВРАЩЕНИЯ
ДРОССЕЛЬНАЯ
ЗАСЛОНКА
ПРИКРЫТА
РУКОЯТКА РЕГУЛИРОВКИ ЧАСТОТЫ
ВРАЩЕНИЯ ДВИГАТЕЛЯ
Рычаг переключения передач
Переключением данного рычага можно изменять направление движения машины
вперед или назад. Когда снегоуборочник не используется, установите рычаг в
нейтральное положение.
ПЕРЕДНИЙ ХОД
БЫСТРО
МЕДЛЕННО
МЕДЛЕННО
НЕЙТРАЛЬ
БЫСТРО
ЗАДНИЙ ХОД
ЗАДНИЙ ХОД
НЕЙТРАЛЬ
ПЕРЕДНИЙ ХОД
hs970.qxd 10.02.2005 14:32 Page 14
