14
Сборка
изделия
М онтаж панели оператора

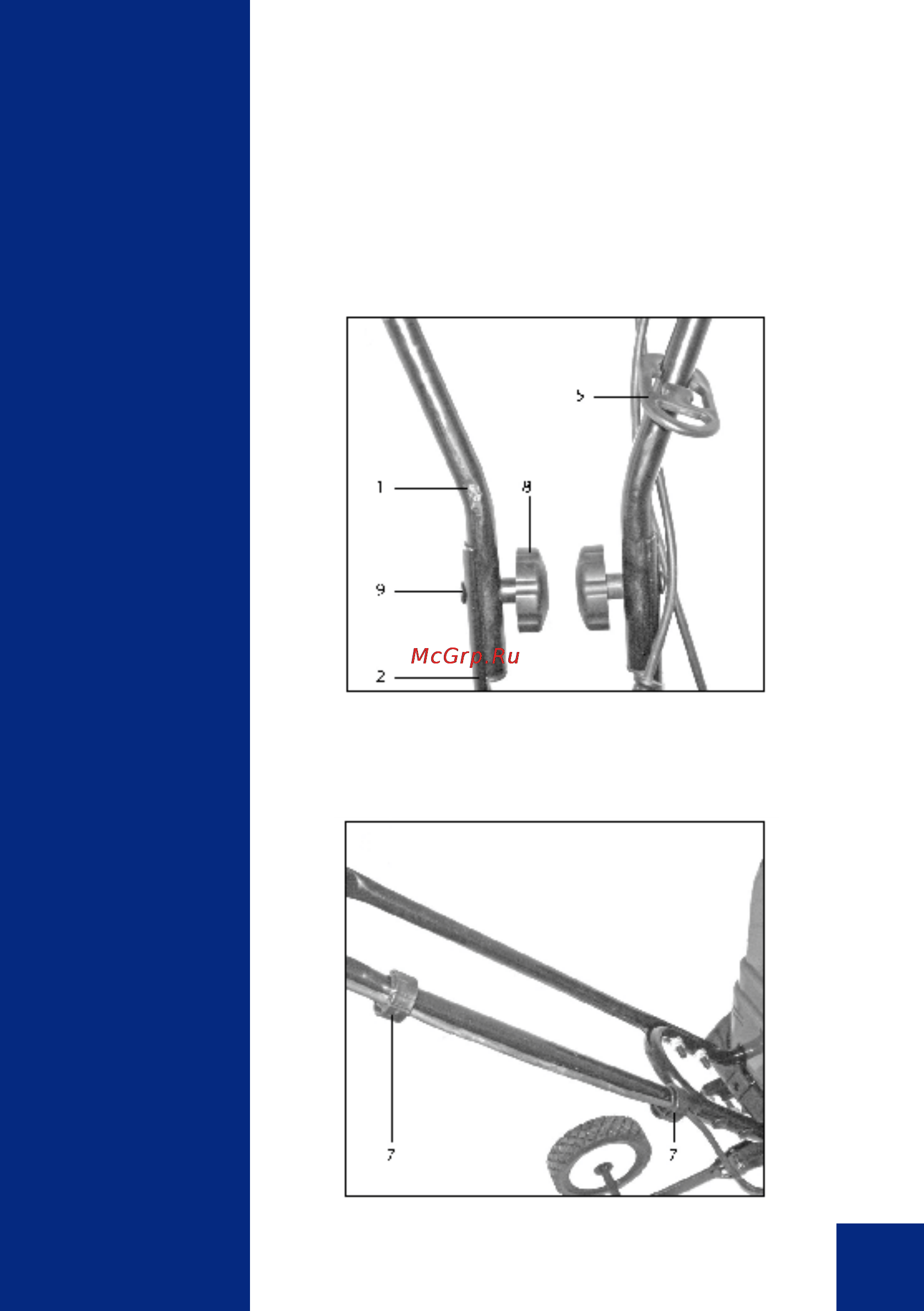

Закрепите ф иксатор сетевого ш нура (рис. 4,
позиция 5) на верхней части рукоятки (рис. 4 позиция
1) со стороны ры чага вклю чения.
П рисоедините верхние части рукоятки (рис. 4
позиция 1) к ниж ним частям рукоятки (рис. 4 позиция
2) при пом ощ и винтов (рис. 4 позиция 9) и четы рех
бараш ков (рис. 4 позиция 8) – по два с каж дой
стороны .
Установите два ф иксатора сетевого ш нура (рис. 5
позиция 7).
рис. 4
рис. 5
Licensed by
Hyundai Corporation
Korea
15
Сборка
изделия
Д ля осущ ествления м онтаж а предусм отрены
соответствую щ ие детали. С м . рис. 6.
1. Д ерж атель сетевого ш нура . . . . – 1 ш т.
2. Клипсы для закрепления кабеля. – 2 ш т.
3. Бараш ки . . . . . . . . . . . . . . . . . . – 4 ш т.
4. Винт . . . . . . . . . . . . . . . . . . . . . – 6 ш т.
5. Ш айба . . . . . . . . . . . . . . . . . . . . – 4 ш т.
6. Гровер-ш айба . . . . . . . . . . . . . . – 4 ш т.
7. Гайка . . . . . . . . . . . . . . . . . . . . . – 4 ш т.
рис. 6
