Force F-82566 [2/3] ½ ударный пневматический гайковерт мод 33411 040 050 33212 040 050
![Force F-82566 [2/3] ½ ударный пневматический гайковерт мод 33411 040 050 33212 040 050](/views2/2002129/page2/bg2.png)

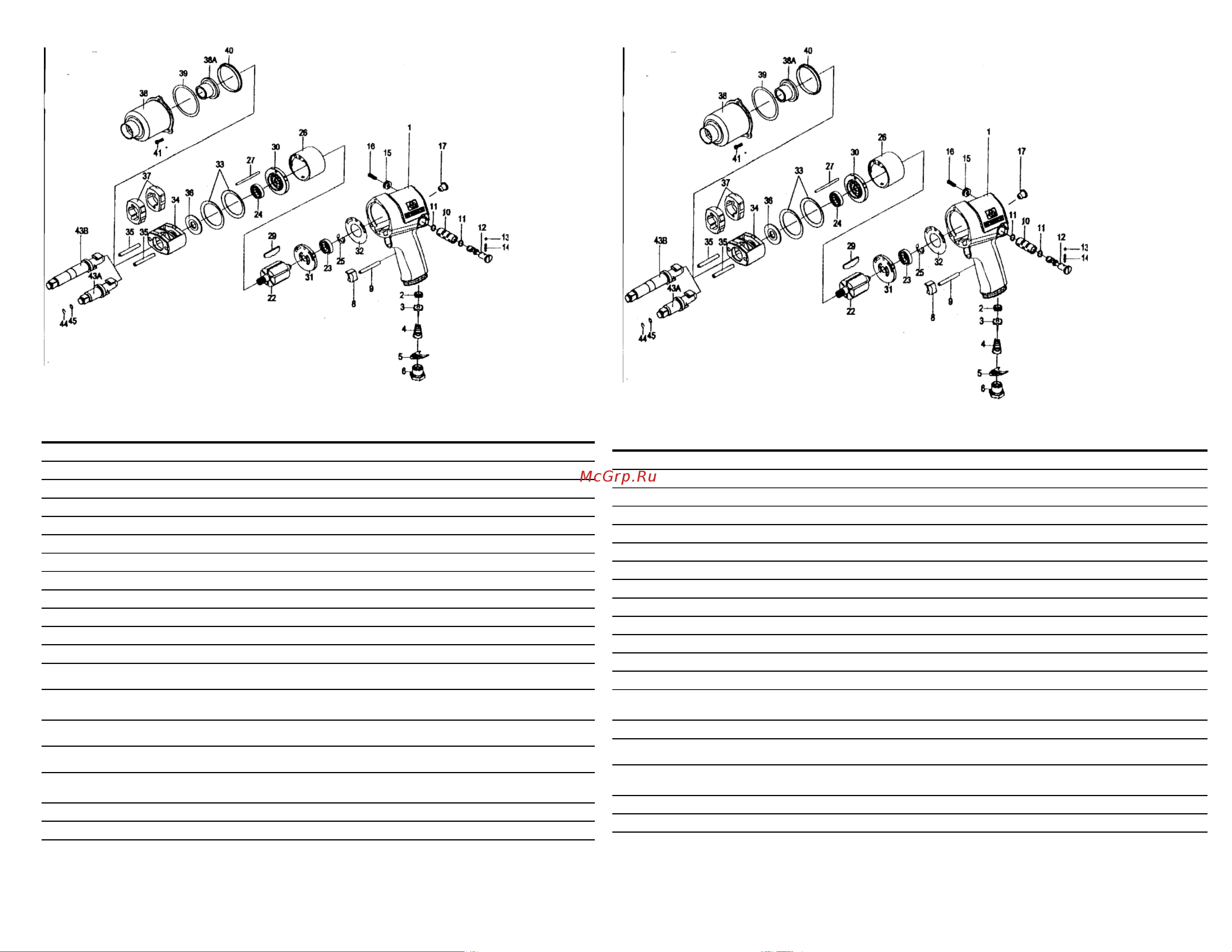

½” Ударный пневматический гайковерт мод. № 33411-040/050 , 33212-040/050
№/№
ОПИСАНИЕ
КОЛ-ВО
№/№
ОПИСАНИЕ
КОЛ-ВО
1
Корпус
1
27
Шплинт цилиндра
1
2
Прокладка клапана дросселя
1
29
Лезвие ротора
6
3
Клапан воздушного дросселя
1
30
Передний диск
1
4
Пружина воздушного дросселя
1
31
Задний диск
1
5
Решетка избыточного воздуха
1
32
Прокладка диска
1
6
Сетка
1
33
Сепаратор загрязнения
2
8
Курок
1
34
Корпус молоточков
1
9
Толкатель курка
1
35
Шплинт молоточков
2
10
Клапан реверса
1
36
Задняя прокладка молоточков
1
11
Прокладка клапана реверса
2
37
Молоточек
2
12
Регулятор реверса
1
38
Корпус ударного механизма
1
13
Шарик регулятора реверса
1
38A
Направляющая молоточков
1
14
Пружина регулятора реверса
1
39
Прокладка корпуса ударного
механизма
1
15
Рукоятка регулятора реверса
1
40
Сепаратор загрязнения ударного
механизма
1
16
Винт рукоятки регулятора реверса
1
41
Винт корпуса ударного
механизма
3
17
Клапан смазки
1
43A
Стандартный
присоединительный квадрат
1
22
Ротор
1
43B
Удлиненный, 50мм.
Присоединительный квадрат
1
23
Задний подшипник ротора
1
44
Держатель насадок
1
24
Задний подшипник ротора
1
45
Держатель насадок
1
25
Стопорное кольцо заднего
подшипника
1
TK
Ремкомплект (включает в себя№/№)
3,4,11,25,29,32,39,44,45
26
Цилиндр
1
½” Ударный пневматический гайковерт мод. № 33611-055
№/№
ОПИСАНИЕ
КОЛ-ВО
№/№
ОПИСАНИЕ
КОЛ-ВО
1
Корпус
1
27
Шплинт цилиндра
1
2
Прокладка клапана дросселя
1
29
Лезвие ротора
6
3
Клапан воздушного дросселя
1
30
Передний диск
1
4
Пружина воздушного дросселя
1
31
Задний диск
1
5
Решетка избыточного воздуха
1
32
Прокладка диска
1
6
Сетка
1
33
Сепаратор загрязнения
2
8
Курок
1
34
Корпус молоточков
1
9
Толкатель курка
1
35
Шплинт молоточков
2
10
Клапан реверса
1
36
Задняя прокладка молоточков
1
11
Прокладка клапана реверса
2
37
Молоточек
2
12
Регулятор реверса
1
38
Корпус ударного механизма
1
13
Шарик регулятора реверса
1
38A
Направляющая молоточков
1
14
Пружина регулятора реверса
1
39
Прокладка корпуса ударного механизма
1
15
Рукоятка регулятора реверса
1
40
Сепаратор загрязнения ударного
механизма
1
16
Винт рукоятки регулятора реверса
1
41
Винт корпуса ударного механизма
3
17
Клапан смазки
1
43A
Стандартный присоединительный
квадрат
1
22
Ротор
1
43B
Удлиненный, 50мм. Присоединительный
квадрат
1
23
Задний подшипник ротора
1
44
Держатель насадок
1
24
Задний подшипник ротора
1
45
Держатель насадок
1
25
Стопорное кольцо заднего подшипника
1
TK
Рем комплект (включает в себя№/№)
3,4,11,25,29,32,39,44,45
26
Цилиндр
1
