Калибр Земляк МК-5, 5 [5/12] Общий вид
![Калибр Земляк МК-5, 5 [5/12] Общий вид](/views2/2002136/page5/bg5.png)
Земляк Руководство по эксплуатации
20
Заполняет ремонтное предприятие
(наименование и адрес предприятия)
Исполнитель_______________________(_________________________)
(подпись) (фамилия, имя, отчество)
Владелец___________________________(_________________________)
(подпись) (фамилия, имя, отчество)
Дата ремонта________________________________
Место печати
Утверждаю___________________________________
(должность, подпись)
_______________________________________________
(ФИО руководителя предприятия)
Заполняет ремонтное предприятие
(наименование и адрес предприятия)
Исполнитель_______________________(_________________________)
(подпись) (фамилия, имя, отчество)
Владелец___________________________(_________________________)
(подпись) (фамилия, имя, отчество)
Дата ремонта________________________________
Место печати
Утверждаю___________________________________
(должность, подпись)
_______________________________________________
(ФИО руководителя предприятия)
5
Земляк Руководство по эксплуатации

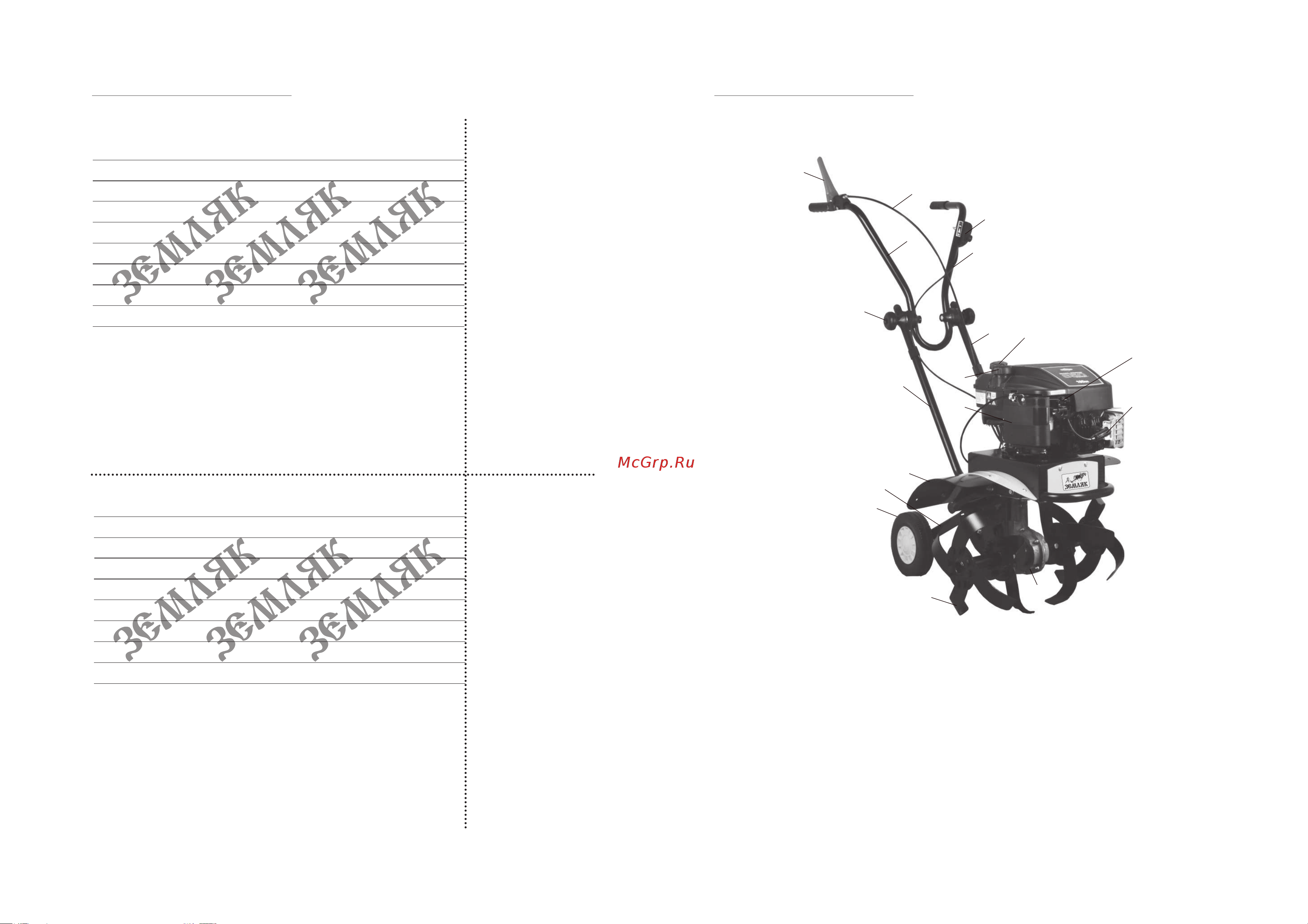

3. Общий вид
3.1 Общий вид мотокультиватора схематично представлен на рис. 1
рис. 1
1
7
8
12
9
14
10
13
15
16
17
11
2
3
6
5
4 а
4
б
1 - рычаг управления приводом фрез;2 - рычаг управления дроссельной заслонкой;
3 - рукоятка управления (верхняя часть);
4 (а,б)- рукоятка управления (нижняя часть); 5 - трос привода фрез;
6 - трос регулировки дроссельной заслонки; 7 - фиксатор рукоятки управления;
8 - брызговик; 9 - колесо; 10 - фреза;
11 - редуктор; 12 - крышка топливного бака; 13 - рукоятка ручного стартера;
14 - крышка воздушного фильтра; 15 - свеча зажигания;
16 - рычаг регулировки воздушной заслонки; 17 - опорный кронштейн колёс.
