Greenline BC 1500 GL [12/25] X сборка бензотриммера

GREENLINE Инструкция по эксплуатации РУССКИЙ

X. СБОРКА БЕНЗОТРИММЕРА

1. Установка V-образной рукояти ВС1500GL/BC2000

U-образная рукоятка (см. рис.1) состоит из двух частей - левой рукоятки (17) и

правая рукоятка управления (8), которые прикреплены к главному валу (12) с

помощью соединительного фиксатора (9). Левая рукоятка служит для

удержания бензотриммера левой рукой, а правая рукоятка- для удержания

правой рукой и управлением работой бензотриммера. Установка U-образной

рукоятки производится в следующей последовательности (см

. рис.2):

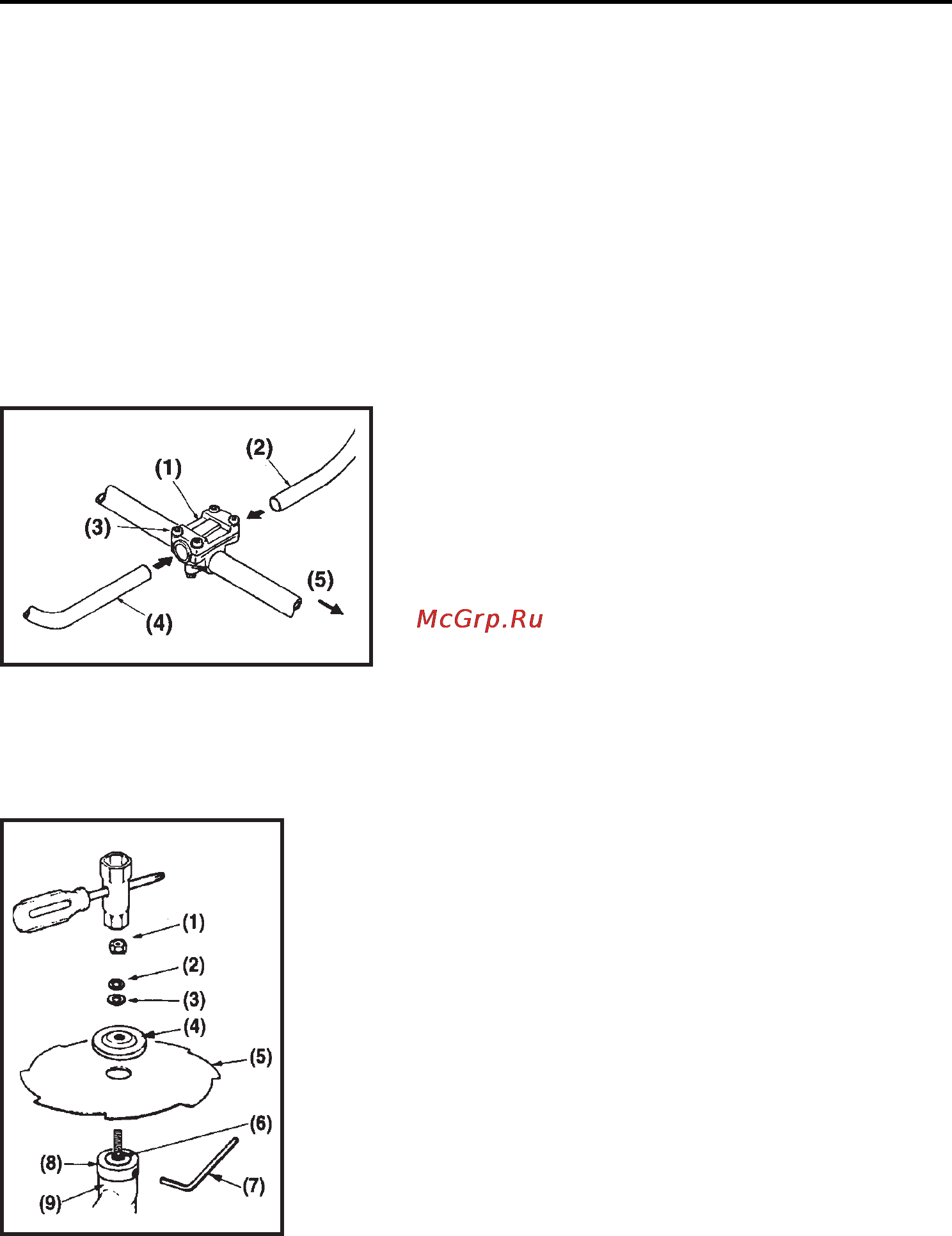

Рисунок 2

1.Ослабьте 4 болта (3) на верхнем прижиме

(1).

2.Вставьте левую (4) и правую (2) рукоятки в

прижим в направлении по стрелкам и

затяните болты.

(1)- верхний прижим, (2)- правая рукоятка, (3)-

болт, (4)- левая рукоятка, (5)- сторона

двигателя.

2. Установка дискового трехлопастного ножа (рис.3)

Рисунок 3

1. Установите внутренний фланец (8) на выходной

вал (6) поверните так, что бы ключом (7) через

отверстие в корпусе редуктора (9) застопорить его.

2. Установите нож (5) на посадочное место во

внутреннем фланце (8).

3. Установите на выходной вал (6) прижимной

фланец (4) и наружный фланец (10).

4. Установите шайбы (2), (3) и закрутите гайку (1) с

помощью ключа (11). Резьбовое соединение имеет

левую резьбу

, поэтому закручивание произведите в

направлении против часовой стрелки.

(1)- гайка, (2)- пружинная шайба, (3)- плоская шайба,

(4)- прижимной фланец, (5)- дисковый нож, (6)-

выходной вал редуктора, (7)- L образный ключ, (8)-

внутренний фланец, (9)- корпус редуктора, (10)-
