- 3 -

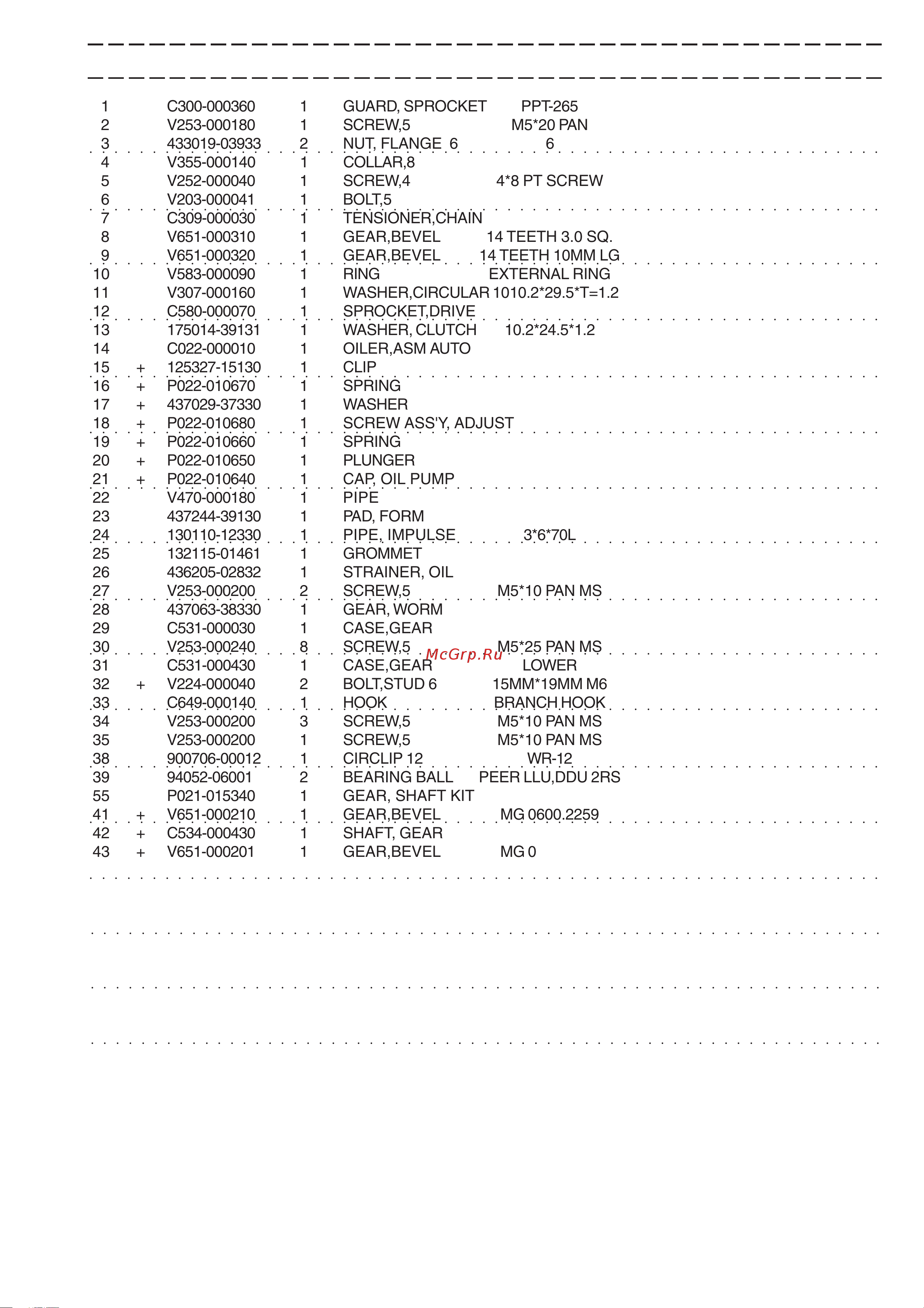

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
1 C300-000360 1 GUARD, SPROCKET PPT-265
2 V253-000180 1 SCREW,5 M5*20 PAN
3 433019-03933 2 NUT, FLANGE 6 6
4 V355-000140 1 COLLAR,8
5 V252-000040 1 SCREW,4 4*8 PT SCREW
6 V203-000041 1 BOLT,5
7 C309-000030 1 TENSIONER,CHAIN
8 V651-000310 1 GEAR,BEVEL 14 TEETH 3.0 SQ.
9 V651-000320 1 GEAR,BEVEL 14 TEETH 10MM LG
10 V583-000090 1 RING EXTERNAL RING
11 V307-000160 1 WASHER,CIRCULAR 1010.2*29.5*T=1.2
12 C580-000070 1 SPROCKET,DRIVE
13 175014-39131 1 WASHER, CLUTCH 10.2*24.5*1.2
14 C022-000010 1 OILER,ASM AUTO
15 + 125327-15130 1 CLIP
16 + P022-010670 1 SPRING
17 + 437029-37330 1 WASHER
18 + P022-010680 1 SCREW ASS'Y, ADJUST
19 + P022-010660 1 SPRING
20 + P022-010650 1 PLUNGER
21 + P022-010640 1 CAP, OIL PUMP
22 V470-000180 1 PIPE
23 437244-39130 1 PAD, FORM
24 130110-12330 1 PIPE, IMPULSE 3*6*70L
25 132115-01461 1 GROMMET
26 436205-02832 1 STRAINER, OIL
27 V253-000200 2 SCREW,5 M5*10 PAN MS
28 437063-38330 1 GEAR, WORM
29 C531-000030 1 CASE,GEAR
30 V253-000240 8 SCREW,5 M5*25 PAN MS
31 C531-000430 1 CASE,GEAR LOWER
32 + V224-000040 2 BOLT,STUD 6 15MM*19MM M6
33 C649-000140 1 HOOK BRANCH HOOK
34 V253-000200 3 SCREW,5 M5*10 PAN MS
35 V253-000200 1 SCREW,5 M5*10 PAN MS
38 900706-00012 1 CIRCLIP 12 WR-12
39 94052-06001 2 BEARING BALL PEER LLU,DDU 2RS
55 P021-015340 1 GEAR, SHAFT KIT
41 + V651-000210 1 GEAR,BEVEL MG 0600.2259
42 + C534-000430 1 SHAFT, GEAR
43 + V651-000201 1 GEAR,BEVEL MG 0600.2259
44 C200-000080 1 TANK, OIL
45 V253-000230 2 SCREW,5 M5*20 PAN MS
46 V253-000240 1 SCREW,5 M5*25 PAN MS
47 900603-00005 2 WASHER 5 5.5*12*0.8
48 131045-28230 2 COLLAR
49 V354-000010 1 COLLAR,6
50 131314-06320 1 VALVE, CHECK
51 P021-005591 1 FUEL CAP ASY
52 + 900720-00018 1 O-RING 18 P-18
53 + A365-000050 1 CONNECTOR,CAP
54 + 436012-37830 1 GASKET, CIRCULAR
56 X502-000600 1 LABEL,ECHO 48MM*15MM + ECHO
