Описание

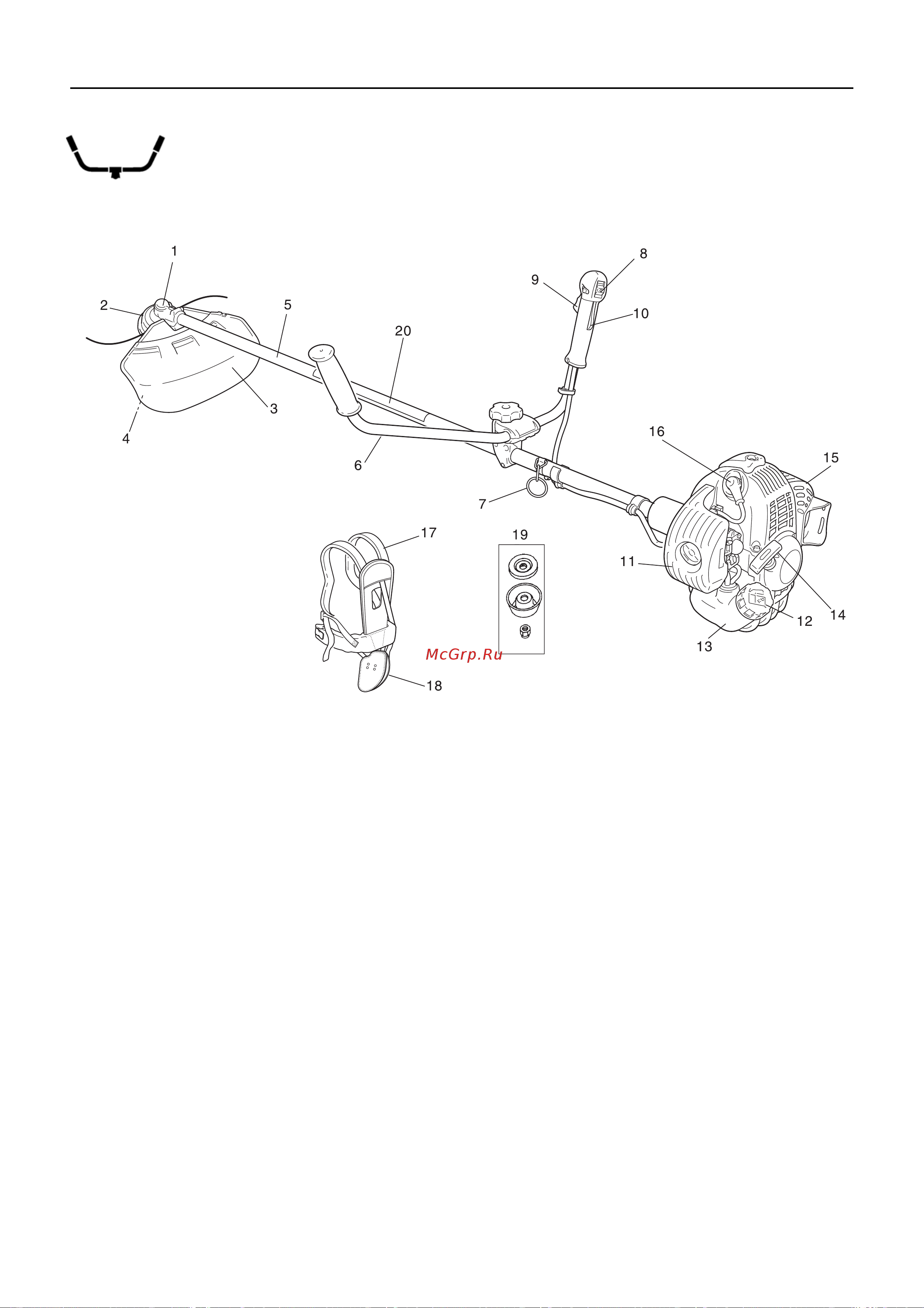

1. Угловая передача: имеет два привода для измене-
ния угла оси вращения.
2. Режущая гарнитура: режущая головка с нейлоно-
вой леской для срезания травы и сорняков.
3. Щиток: устройство защиты оператора от случайно-
го контакта с режущей головкой и отбрасываемыми
предметами.
4. Обрезной нож: обрезает нейлоновую леску для ре-
гулировки ее длины под
требуемый размах.
5. Трубка вала: часть изделия, выступающая в роли
кожуха для вала трансмиссии.
6. П-образная рукоятка: по форме похожа на велоси-
педный руль и предназначена для снижения усилий
при работе в сравнении с ручкой-скобой.
7. Точка подвески: приспособление, на котором кре-
пится плечевой ремень.
8. Выключатель зажигания: ползунковый переклю-
чатель на верхней стороне корпуса дроссельного
регулятора, переводится вверх в положение RUN
(работа), и вниз в положение STOP (останов).
9. Дроссельный регулятор: предназначен для руч-
ной регулировки оборотов двигателя оператором.
10. Блокиратор дроссельного регулятора: блокирует
дроссельный регулятор в положении холостого
хода до тех пор, пока оператор не захватит рукоятку
правильно.
11. Крышка воздухоочистителя: закрывает
воздуш-
ный фильтр.
12. Крышка топливного бака: предназначена для за-
крытия топливного бака.
13. Топливный бак: содержит топливо, и в нем есть то-
пливный фильтр.
14. Рукоятка стартера: предназначена для запуска
двигателя.
15. Кожух глушителя: закрывает глушитель, защищая
оператора от контакта с горячими поверхностями
глушителя.
16. Свеча зажигания
17. Плечевой ремень: регулируемые ремни для
подве-
шивания изделия.
18. Набедренный щиток: защищает бедра/ноги и оде-
жду.
19. Стопорные детали
20. Наклейка с мерами безопасности
