8

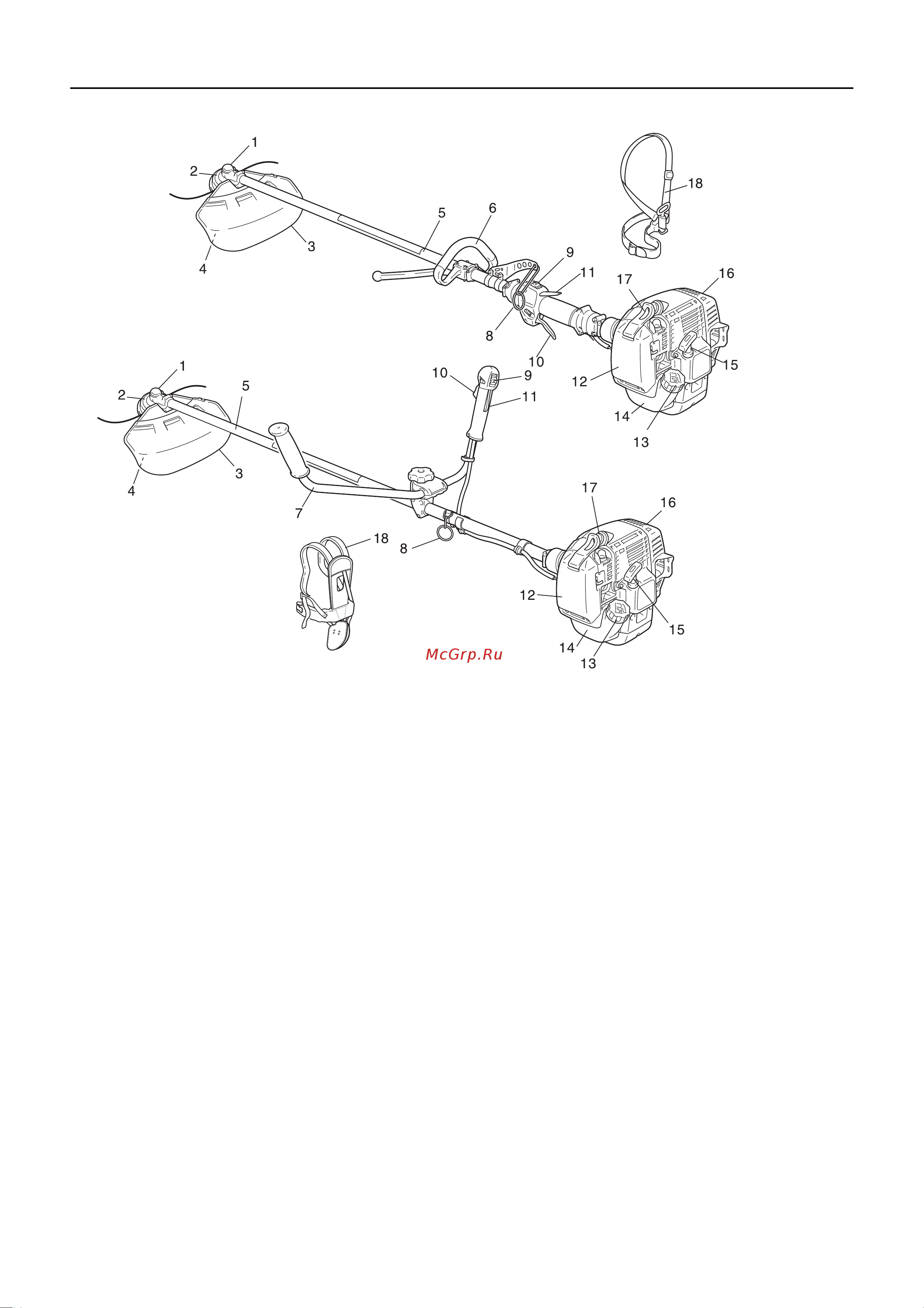

Описание
Описание
1. Угловая передача: имеет два привода для измене-
ния угла оси вращения.
2. Режущая гарнитура: режущая головка с нейлоно-
вой леской для срезания травы и сорняков.
3. Щиток: устройство защиты оператора от случайно-
го контакта с режущей головкой и отбрасываемыми
предметами.
4. Обрезной нож: обрезает нейлоновую леску для ре-
гулировки ее длины под
требуемый размах.
5. Трубка вала: часть изделия, выступающая в роли
кожуха для вала трансмиссии.
6. Ручка-скоба: легкая ручка, подходит для использо-
вания с лесочной бензокосой.
7. П-образная рукоятка: по форме похожа на велоси-
педный руль и предназначена для снижения усилий
при работе в сравнении с ручкой-скобой.
8. Точка подвески:
приспособление, на котором кре-
пится плечевой ремень.
9. Выключатель зажигания: ползунковый выключа-
тель на верхней стороне корпуса курка газа, выклю-
чатель переводится вперед в положение RUN
(работа) и назад в положение STOP (останов).
10. Дроссельный регулятор: предназначен для руч-
ной регулировки оборотов двигателя оператором.
11. Блокиратор дроссельного регулятора: блокирует
дроссельный регулятор в положении холостого
хода до тех пор, пока оператор не захватит рукоятку
правильно.
12. Крышка воздухоочистителя: закрывает воздуш-
ный фильтр.
13. Крышка топливного бака: предназначена для за-
крытия топливного бака.
14. Топливный бак: содержит топливо, и в нем есть то-
пливный фильтр.
15. Рукоятка стартера: предназначена для запуска
двигателя.
16. Кожух глушителя: закрывает глушитель, защищая
оператора
от контакта с горячими поверхностями
глушителя.
17. Свеча зажигания
18. Плечевой ремень: регулируемый ремень для под-
вешивания изделия.
