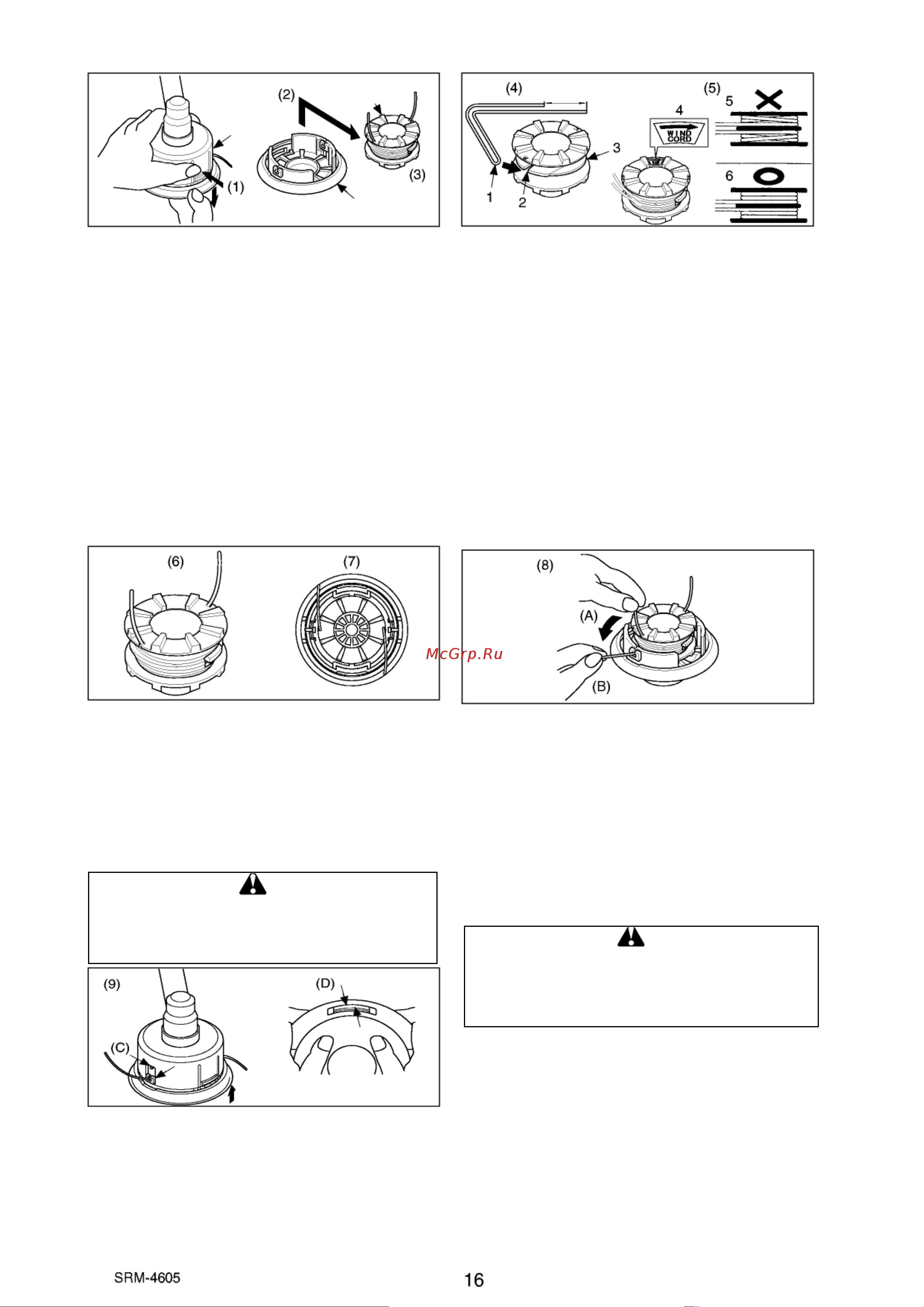

ЗАМЕНА НЕЙЛОНОВОЙ НИТИ
(1) Прижмите два фиксатора и снимите крышку.
Проще снимать по очереди.
(2) Снимите катушку.
(3) Когда нейлоновая нить на катушке почти за-
кончится, удалите остатки и поставьте новую в
соответствии процедурой (4) и далее.
Если нитка припаяна к катушке, снимите всю
нить, отскоблите припаянную часть и намотай-
те нить заново в соответствии с процедурой (4)
и далее.
(4) Сложите линию на отметке 12 см от середины
всей длины и зацепите за паз промежуточного
разделителя.
(5) Плотно намотайте в соответствии с резьбой
в указанном направлении.
1. место сгиба
2. паз для нейлоновой нити
3. промежуточный разделитель
4. направление наматывания нити
5. если неплотно намотать, нить размотается
6. плотно намотайте в соответствии с резьбой
(6) Намотав нить, закрепите оба конца нити в соот-
ветствующих пазах на катушке для упругости, ос-
тавив концы длиной примерно 10 см.
(7) Выровняйте пазы катушки с отверстиями и уста-
новите крышку обратно.
(8) (8) Вытяните нить наружу.
(9) (A) Выньте нить из «соответствующих пазов
на катушке» и (B) протяните ее через «соответ-
ствующее отверстие».
ВНИМАНИЕ ОПАСНОСТЬ
ПЕРЕД ТЕМ, КАК НАЧИНАТЬ ЗАМЕНУ НИТИ,
ЗАГЛУШИТЕ ДВИГАТЕЛЬ И УБЕДИТЕСЬ, ЧТО
РЕЖУЩАЯ ГОЛОВКА ОСТАНОВИЛАСЬ.
(9) Поставьте крышку обратно на корпус.
(C) Выровняйте отверстия на крышке с пазами на
корпусе, и (D) совместите фиксаторы на корпусе с
соотвествующими пазами на крышке, чтобы
крышка была плотно и надежно закреплена.
12 см
Катушка
Корпус
Крышка
ВНИМАНИЕ ОПАСНОСТЬ
УБЕДИТЕСЬ, ЧТО ФИКСАТОРЫ ПЛОТНО
ЗАКРЕПЛЕНЫ. ЕСЛИ КРЕПЛЕНИЕ БУДЕТ
НЕПРОЧНЫМ, ТО ПРИ РАБОТЕ КРЫШКА ИЛИ
ВНУТРЕННИЕ КОМПОНЕНТЫ МОГУТ ОТОЙТИ.
