ECHO INCORPORATED ECHO HCR-171ES [7/24] Описание
![ECHO INCORPORATED ECHO HCR-171ES [7/24] Описание](/views2/2002341/page7/bg7.png)

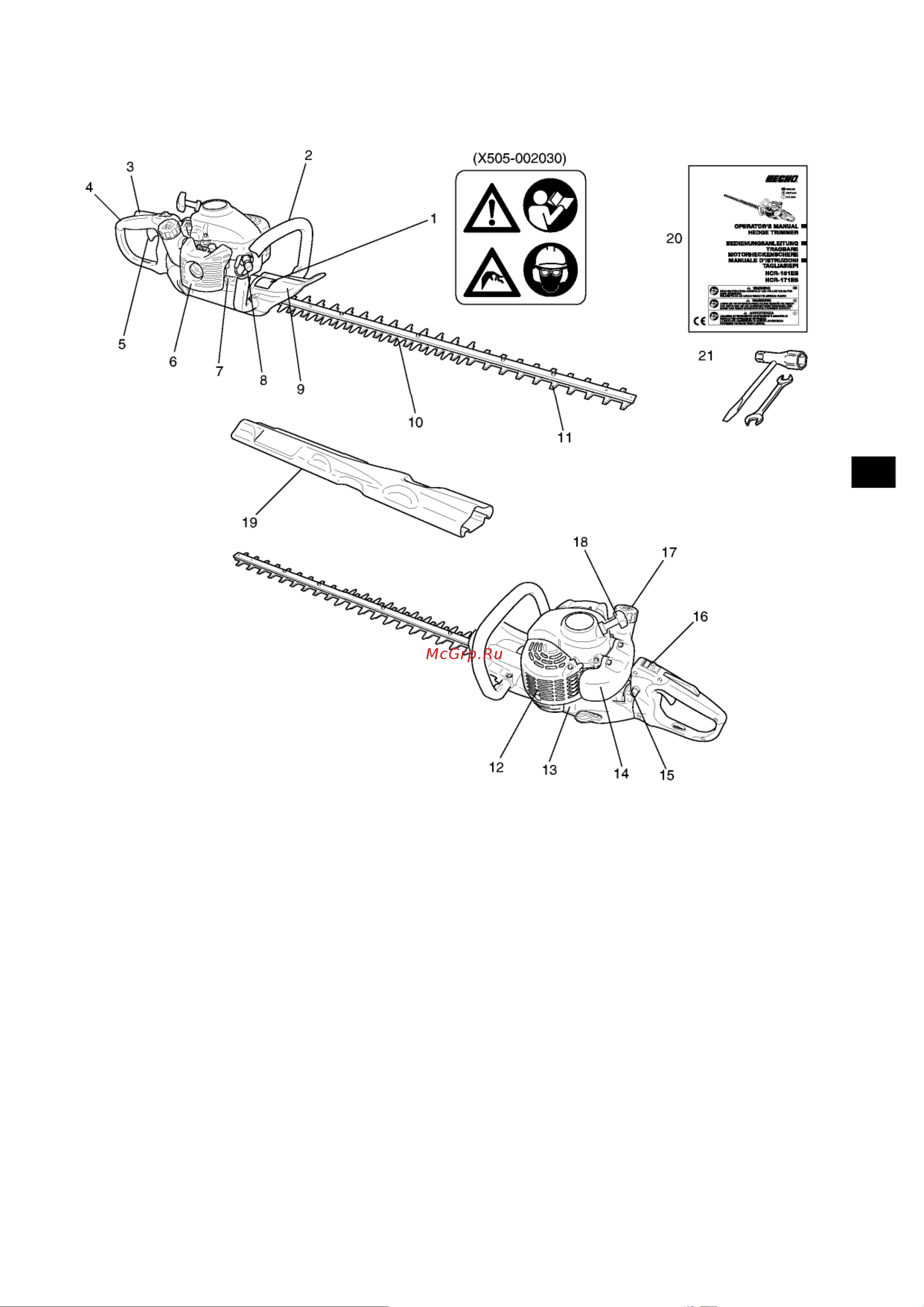

Описание
1. Предупреждающая наклейка – Деталь №
X505-002030
2. Передняя рукоятка – Рукоятка находится на
раме.
3. Блокиратор пускового механизма дросселя –
Устройство, предотвращающее случайное сра-
батывание пускового механизма, пока
оно не будет отключено вручную.
4. Задняя рукоятка – Располагается дальше всех
от режущего механизма.
5. Пусковой механизм дросселя– Устройство,
приводимое в действие пальцем для контроля за
оборотами двигателя.
6. Крышка воздухоочистителя – Закрывает воз-
душный фильтр.
7. Корпус редуктора
8. Свеча зажигания
9. Защита – Ограждение между передней рукояткой
и режущим устройством для защиты руки от по-
вреждений, если она соскользнет с рукоятки.
10. Тупой удлинитель – Выступающая тупая часть
режущего устройства. (В моделях с двусторон-
ними ножами.)
11. Режущее механизм – Часть устройства, со-
стоящая из режущего лезвия и направляющей
пластины вместе с деталями крепления, которая
осуществляет резку.
12. Крышка глушителя
13. Рама
14. Топливный бак – Coдержит топливо и топлив-
ный фильтр.
15. Кнопка-блокиратор вращения – Кнопка, бло-
кирующая поворот задней рукоятки.
16. Переключатель зажигания – Устройство для
запуска и остановки двигателя.
17. Крышка топливного бака – Закрывает топлив-
ный бак.
18. Рукоятка стартера – Потяните за рукоятку для
запуска двигателя. ("ES" START)
19. Кожух для ножа
20. Руководство по эксплуатации – Прилагается к
инструменту. Перед началом работы ознакомь-
тесь с руководством и сохраните его.
21. Инструмент – 10 x 19 мм T-образный ключ
(комбинация отвертки и свечного ключа), 8 x 1 0
мм рожковый ключ.
7
