Champion GTP80 - деталировка Руководство по эксплуатации онлайн

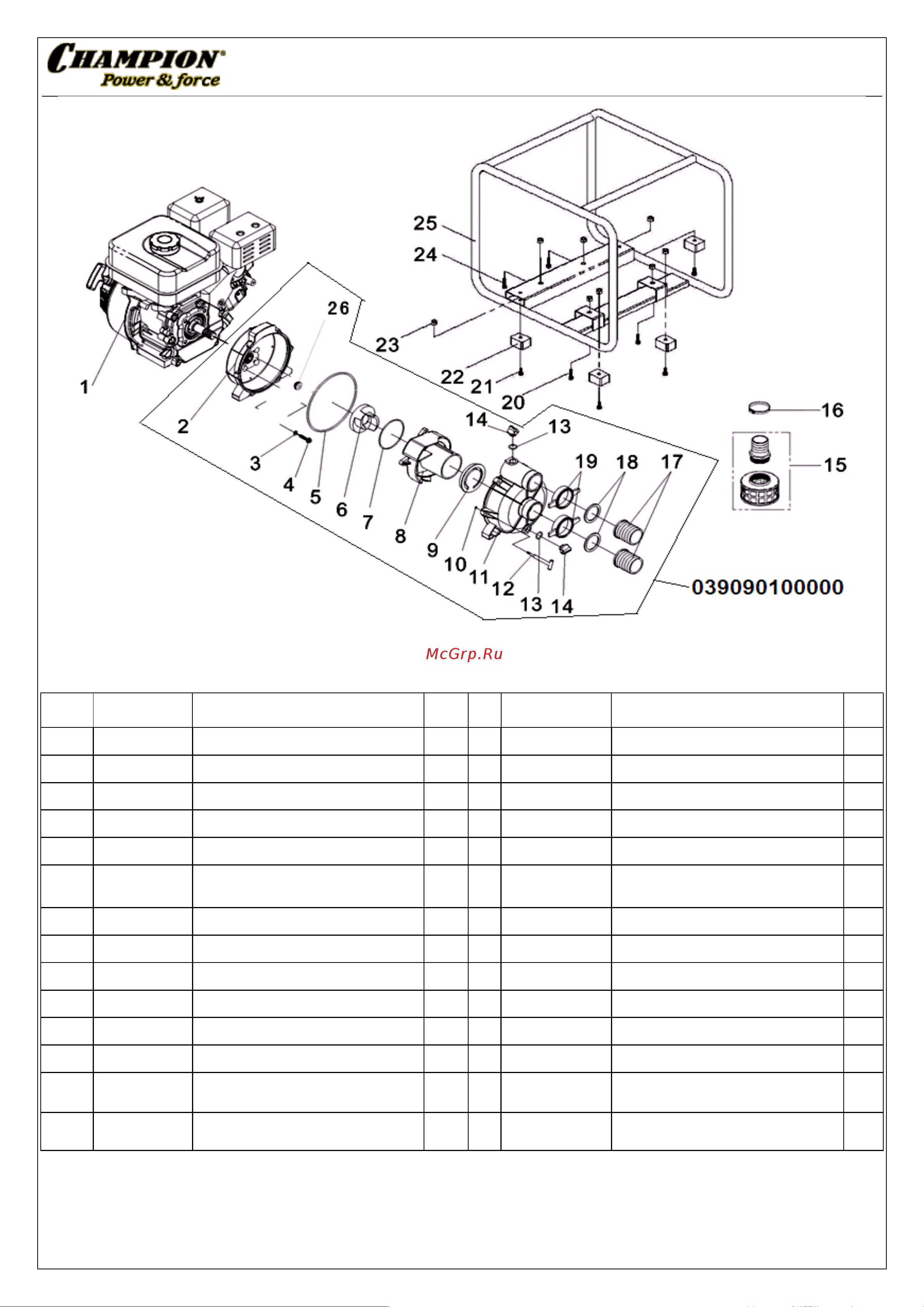

Иллюстрированный каталог запасных частей Модель: GTP80
№
Артикул
Наименование
К-во
№
Артикул
Наименование
К-во
039090100000
Корпус помпы в сборе
1
14
039090101100
Пробка сливная насоса
1
1
012030000046
Двигатель UP170
1
15
039090101800
Фильтр всасывающий
1
2
039090100100
Корпус насоса сторона двигателя
1
16
039090101700
Хомут
3
3
039090100200
Шайба 15х8х2
4
17
039030102100
Патрубок рукава входной/выходной
2
4
511010804003
Болт М8х40
4
18
039090101200
Кольцо уплотнительное патрубка
2
5
039090100400
Кольцо уплотнительное корпуса
помпы D265х5,3
1
19
039030102203
Гайка фланца
2
6
039090100500
Крыльчатка
1
20
511050802001
Болт М8х20
2
7
039090100700
Кольцо уплотнительное крыльчатки
1
21
511050802001
Болт М8х20
4
8
039090100600
Корпус крыльчатки
1
22
029910100100
Виброизолятор
4
9
039090100900
Клапан насоса
1
23
512040800001
Гайка М8
8
10
039090101500
Кольцо уплотнительное
6
24
511060803401
Болт М8х34
2
11
039090100800
Корпус помпы сторона фланцев
1
25
032110100001
Рама
1
12
039090101600
Болт корпуса помпы Т-образный
6
26
039090100300
Сальник крыльчатки
(механический+керамический)
1
13
039090101000
Кольцо уплотнительное пробки
25,8х3,55
2
