Описание

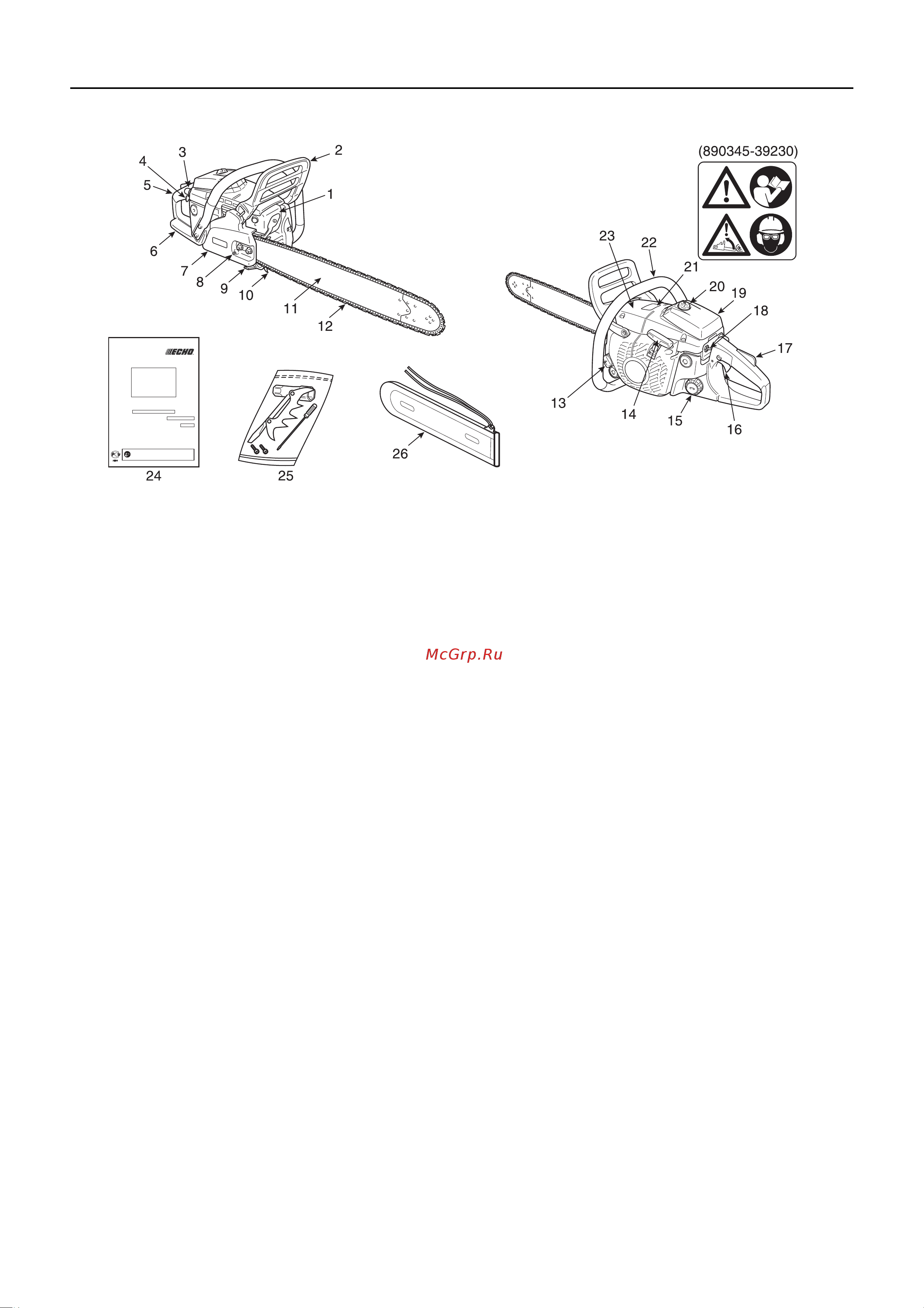

1. Глушитель – Контролирует шум и предупреждает
облетание горячих, тлеющих угольков.
2. Передний защитный щиток – Щиток между передней
ручкой пилы и пильной цепью, предназначенный для
защиты руки от травм и помогающий обеспечить
контроль над бензопилой в случае, если рука
соскользнет с ручки.
Этот щиток используется для активизации тормоза
цепи, то есть для остановки
вращения пильной цепи.
3. Насос подкачки – При запуске двигателя нажмите 3-4
раза.
4. Кнопка подсоса топлива – Устройство для
обогащения воздушно топливной смеси в
карбюраторе в целях облегчения запуска холодного
двигателя.
5. Задняя ручка пилы (для правой руки) – Ручка для
удерживания пилы, расположена сзади от двигателя.
6. Задний защитный щиток – Расширение нижней части
задней
ручки пилы для защиты руки от цепи в случае
разрыва цепи или ее соскока с канавок пильной
шины.
7. Крышка муфты сцепления – Защитная крышка для
пильной шины, пильной цепи, муфты сцепления и
привода цепи (звездочки) когда пила находится в
рабочем состоянии.
8. Регулировочный винт натяжения цепи – Устройство
для регулировки натяжения в
цепи.
9. Уловитель цепи – Приспособление, разработанное
для уменьшения риска для правой руки оператора от
возможного удара цепью в случае разрыва цепи или
ее соскока с канавок пильной шины во время
пиления.
10. Зубец упора – Приспособление, размещенное
впереди в месте выхода пильной шины из корпуса,
служащая точкой опоры, когда соприкасается с
деревом или
бревном.
11. Пильная шина – Деталь, на которой держится
пильная цепь, и которая направляет цепь.
12. Пильная цепь – Цепь, служащая режущим
инструментом пиления.
13. Крышка резервуара для масла – Закрывает
масляный резервуар.
14. Ручка стартера – Рукоятка управления стартером,
для запуска двигателя.
15. Крышка топливного бака - Для закрывания
топливного бака.
16. Курок дросселя – Устройство, активизируемое
нажатием
пальца оператора, предназначенное для
контроля скорости двигателя.
17. Блокировка курка дросселя – Рычаг безопасности,
который следует отжать, чтобы курок дросселя
активировался; предназначен для предотвращения
случайного нажатия на курок дросселя.
18. Выключатель зажигания – Приспособление для
замыкания и размыкания электрической цепи
системы зажигания и, таким образом, обеспечения
условий для запуска или остановки двигателя.
19. Крышка
воздухоочистителя – Закрывает
воздушный фильтр.
20. Кнопка крышки воздухоочистителя – Устройство
для установки крышки.
21. Предохранительная бирка – Номер детали 890345-
39230
22. Передняя ручка пилы (для левой руки) – Ручка для
удерживания пилы, расположена впереди двигателя.
23. Кожух цилиндра – Решетка, через которую проходит
поток охлаждающего воздуха.
Кожух защищает цилиндр, свечи зажигания и
глушитель.
24. Руководство пользователя – Поставляется
в
комплекте с инструментом.
Прочитайте перед началом работы и сохраните как
справочное пособие, чтобы усвоить надлежащие
правила техники безопасности.
25. Инструменты – 13 х 19 мм Т-образный ключ
(комбинация отвертки и ключ для свечи зажигания),
маленькая отвертка.
26. Защитный чехол для пильной шины – Съемное
приспособление для зачехления пильной шины и
пильной цепи в
процессе транспортировки и в других
случаях, когда пила не используется.
