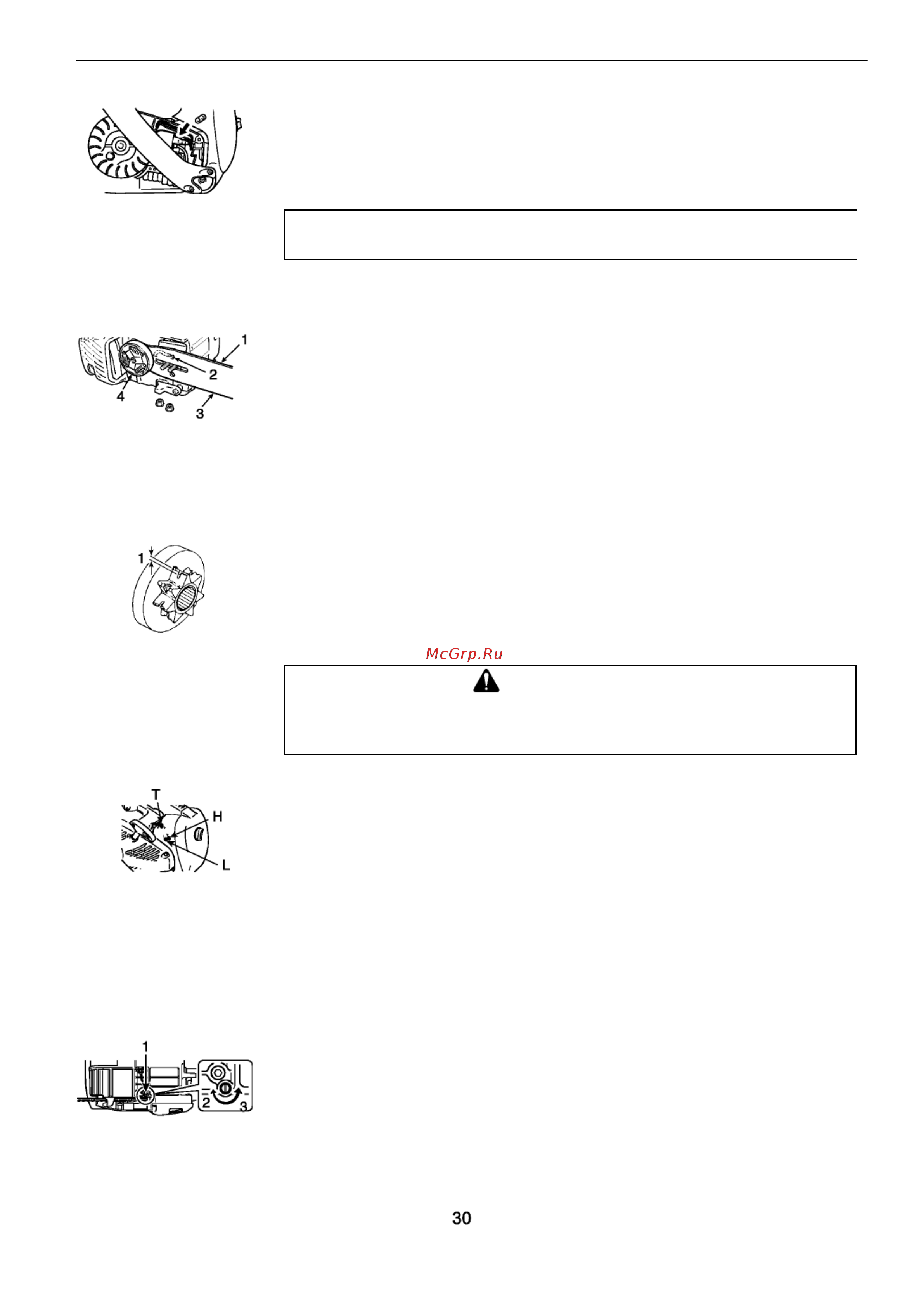

Охлаждающие ребра цилиндра
• Проверяйте периодически.
• Засорившиеся ребра приводят к плохому охлаждению двигателя.
• Удалите грязь и пыль из промежутков между ребер, чтобы охлаждающий
воздух проходил свободно.
Пильная шина
ПРИМЕЧАНИЕ:
для замены пильной шины или пильной цепи обратитесь к дилеру ECHO.
1. Паз 2. Масляное отверстие 3. Пильная шина
4. Звёздочка
• Прочистите перед использованием.
- Очистите канавку пильной шины, например, маленькой отверткой.
- Очистите масляные отверстия проволокой.
• Периодически переставляйте пильную шину.
• Перед установкой пильной шины проверьте звёздочку и сцепление,
прочистите область крепления шины.
Замените в случае износа.
Звёздочка
1. Износ: 0,5 мм
• Поврежденная звёздочка может привести к преждевременному
выходу пильной цепи из строя или её износу.
Замените звёздочку, если её износ 0,5 мм или больше.
• Проверьте звёздочку перед установкой новой цепи.
Замените в случае износа.
Карбюратор
ОСТОРОЖНО
При пуске регулятор оборотов холостого хода (T) должен быть
отрегулирован так, чтобы не происходило вращения пильной цепи. В
случае неисправностей в работе карбюратора обращайтесь к дилеру.
L: Регулятор смеси для низких оборотов
H: Регулятор смеси для высоких оборотов
T: Регулятор оборотов холостого хода
• Не меняйте настройки карбюратора без необходимости.
• Для регулировки карбюратора сделайте следующее:
- Ослабьте винты в иглах (L и H), повернув их по часовой стрелке, и верните
обратно, как указано ниже (только в сервисном центре):
- Регулятор смеси для низких оборотов (L) 1–1 1/2 оборота.
- Регулятор смеси для высоких оборотов (H) 1 1/2–2 оборота.
- Поверните регулятор оборотов холостого хода (T) по часовой стрелке до тех
пор, пока цепь не начнёт вращаться. Затем обратно на 1/2 оборота.
- Увеличьте обороты двигателя до максимальных для проверки плавности
перехода от холостого хода к полному газу.
Автоматическая маслёнка
1. Масляный регулировочный винт 2. Уменьшение 3. Увеличить
• Перед отправкой с завода подаваемый расход автоматической маслёнки
установлен на 7 мл/мин при прибл. 7000 об/мин.
- Для увеличения подачи масла поверните регулировочный винт против
часовой стрелки.
Когда регулировочный винт коснулся стопора и остановился, это положение
соответствует максимальному подаваемому объёму (13 мл/мин
при 7000 об/мин).
- Не поворачивайте регулировочный винт, если он достиг максимального
или минимального предела регулировки подачи масла.
