Husqvarna 141 (2003) parts [2/6] 3 4 5 6
![Husqvarna 141 (2003) parts [2/6] 3 4 5 6](/views2/2002549/page2/bg2.png)

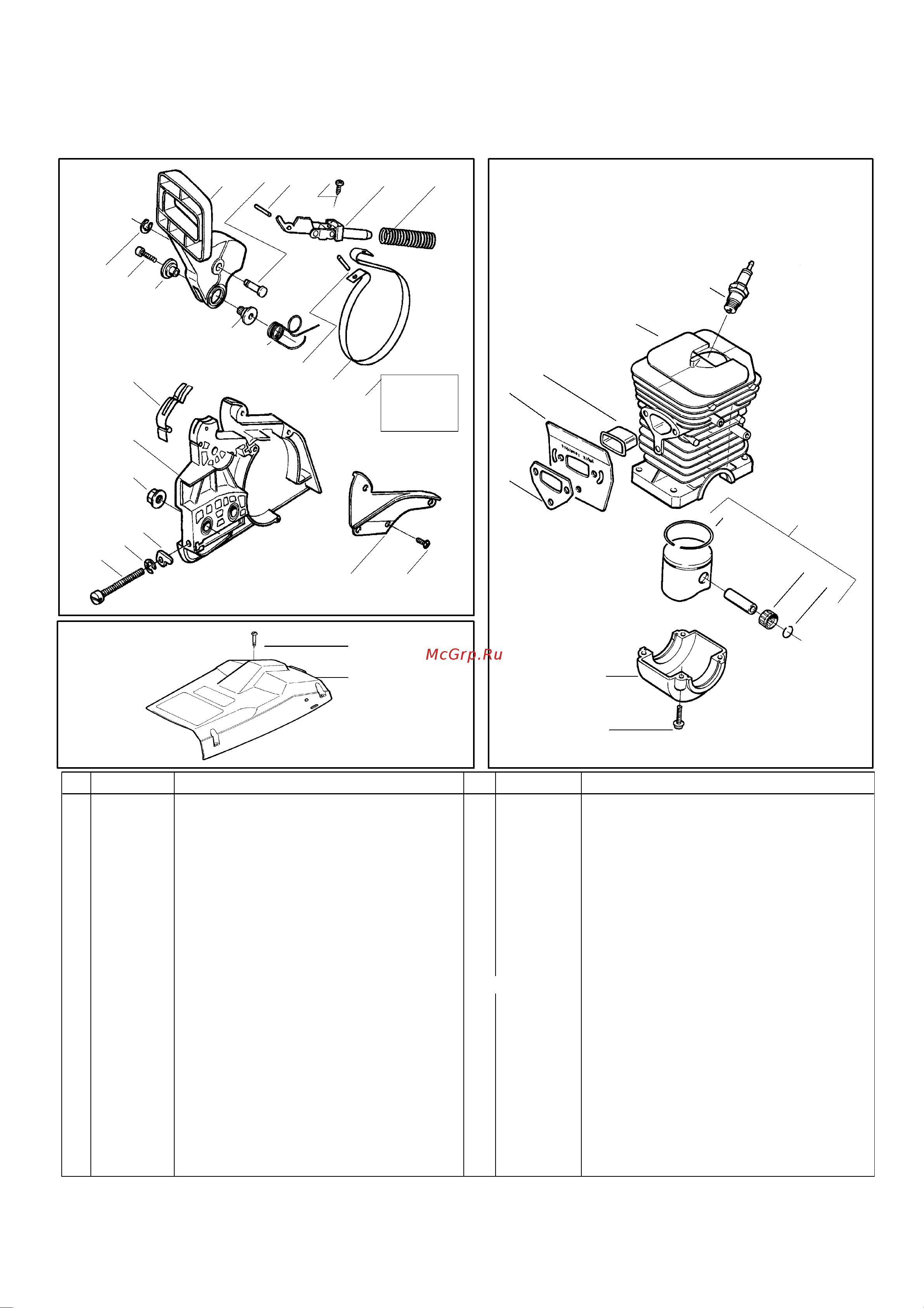

1 530 07 13-48 Actuating Lever
2 530 02 98-79 Pivot Pin
3 530 01 59-15 Pin--Link
4 530 01 59-11 Screw
5 530 05 47-41 Front Link Assíy.
6 530 01 62-37 Chain Brake Spring
7 530 03 85-93 Retainer
8 530 01 63-84 Screw
9 530 05 65-31 Journal--Right
10 530 02 98-81 Journal--Left
11 530 01 59-10 Handguard Spring
12 530 01 59-13 Pin--Spring
13 530 05 22-32 Brake Band
14 530 05 48-02 Chain Brake Assembly
15 530 02 98-78 Position Spring
16 530 04 94-83 Clutch Cover
17 530 01 59-17 Nut--Bar
18 530 01 58-26 Bar Adjusting Pin
19 530 03 85-93 Retainer
20 530 01 61-10 Screw--Bar Adjusting
21 530 05 30-35 Chain Brake Spring Cover
22 530 01 59-11 Screw
23 530 01 61-54 Screw
24 530 04 76-09 Cylinder Shield Assíy.
25 952 03 01-50 Spark Plug (RCJ--7Y)
26 -- Kit--Cylinder (incl.#34)
530 06 99-40 (136)
530 06 99-41 (141)
Description
27 530 03 76-52 Heat Insulator
28 530 03 76-40 Muffler--Plate
29 530 01 92-05 Muffler Gasket
30 -- Piston Kit (Includes pin and 31,32,33)
530 06 99-44 (136)
530 06 94-54 (141)
31 -- Piston Ring
530 02 98-05 (136)
530 02 99-82 (141)
32 530 03 21-17 Piston Pin Bearing
33 530 01 56-97 Piston Pin Retainer
34 530 04 97-94 Cap--Crankcase
35 530 01 58-97 Screw
-- Operator Manual
530 08 83-22 U.S./Canada
530 08 81-85 European
530 08 81-86 European
530 08 85-41 South America
530 08 81-84 Scan.
530 08 62-23 Japan
530 03 11-35 Scrench
530 03 11-36 Worm Gear Puller
530 03 11-12 Clutch Assíy. Tool
530 04 79-41 Kickback Decal
530 03 79-12 Scabbard
Part No. Ref. Part No. DescriptionRef.
35
23
24
26
32
25
27
28
29
31
33
30
34
Not Shown
Chain
Brake
Assembly
1
3
45
6
13
11
10
2
9
8
7
15
16
21
22
18
19
20
17
14
12
n
n
n
n
n
n
n
=
NEW PART NUMBER FOR THIS IPLn
=
REFER TO THE SERVICE REFERENCE INDICATED FOR MORE INFORMATION. (LOCATED AT END OF IPL)
D
K
=
THESE PARTS ARE ILLUSTRATED FOR CLARITY. ORDER COMPLETE ASSEMBLY.
