УСТАНОВКА ШИНЫ И ЦЕПИ
ПРЕДУПРЕЖДЕНИЕ!
Для работы используйте шины и
цепи рекомендованные заводом-
изготовителем для данной моде-
ли бензопилы.

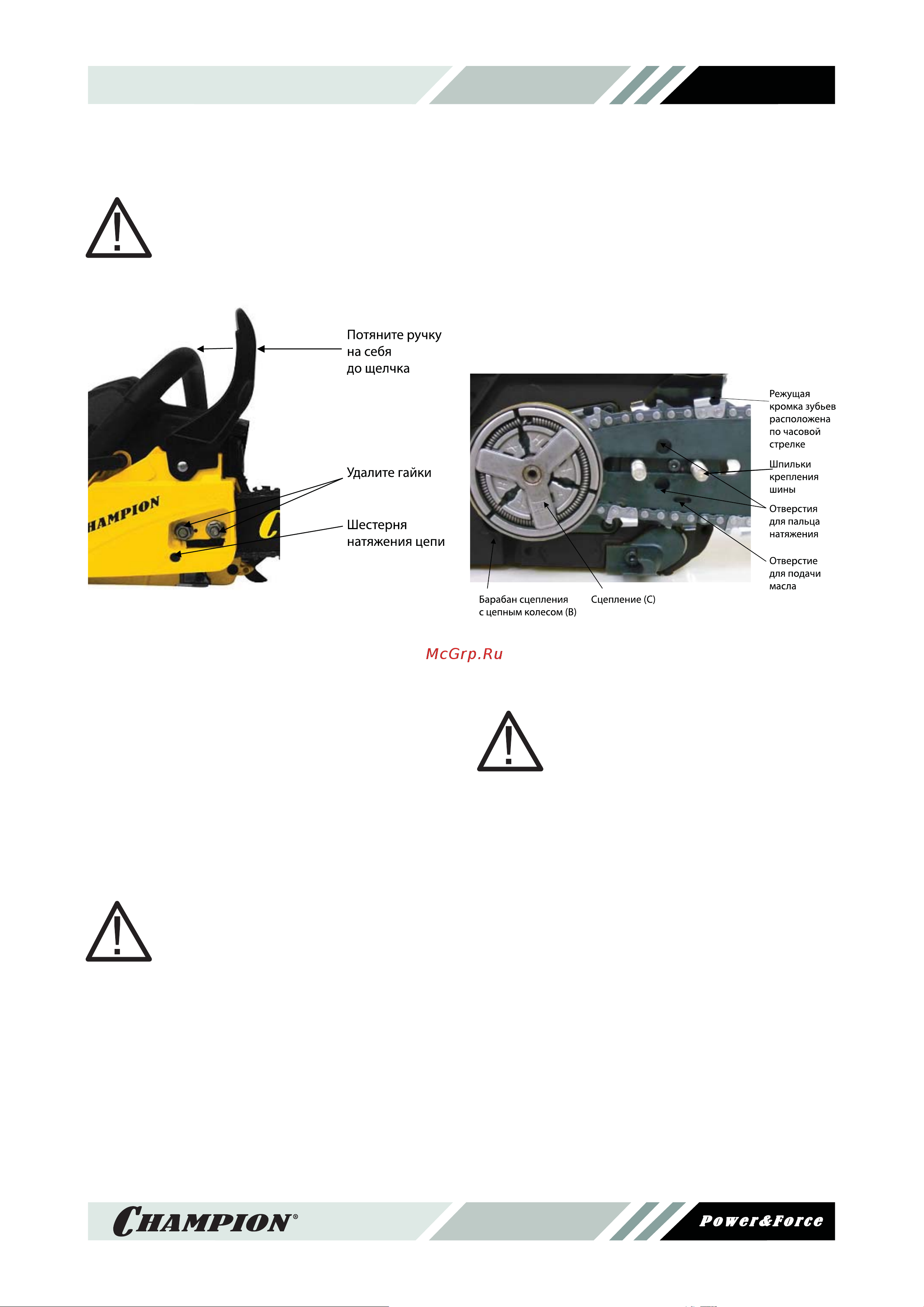

Рис.3
1. Перед установкой шины и цепи убеди-
тесь в том, что тормоз цепи находится в
расторможенном положении. Для этого
потяните ручку тормоза на себя в сторо-
ну передней рукоятки до щелчка.(рис.3)
2. Ослабьте гайки и используя отвертку,
крутите шестерню натяжения цепи (14)
против часовой стрелки до тех пор , пока
палец натяжения
цепи не выкрутится в
крайнее левое положение.
2. Удалите гайки крепления крышки шины
и снимите крышку. Для снятия крышки
при этом может потребоваться неболь-
шое усилие.
ЗАПОМНИТЕ!
Удалите из под крышки пластмас-
совый фиксатор (если предусмо-
трен конструкцией). Фиксатор
предназначен только для транс-
портировки пилы.
4. Установите шину на шпильки как показа-
но на Рис.4.
5. Поместите цепь на зубья цепного коле-
са (B),расположенного позади сцепле-
ния (C). Удостоверьтесь в правильном
положении цепи на звездочке.(рис. 4).
Установите цепь на
шине таким обра-
зом , чтобы зубья цепи своими режущи-
ми кромками были расположены вперед
по ходу движения цепи, т.е. по часовой
стрелке.
Рис.4
6. Установите на место крышку тормоза
цепи и рукой закрутите гайки крепления
крышки.
ПРЕДУПРЕЖДЕНИЕ!
При установке крышки следите за
тем, чтобы палец натяжения цепи
точно вошел в отверстие для на-
тяжения цепи на шине.
7. Прокрутите вручную цепь на шине и
убедитесь, что цепь плотно легла на зу-
бья звездочки и в направляющий паз на
шине.
8. Отрегулируйте натяжение цепи.( см.
раздел «Регулировка натяжения цепи»)
9.
После окончательной регулировки затя-
ните гайки крепления крышки шины.
