Русский
54

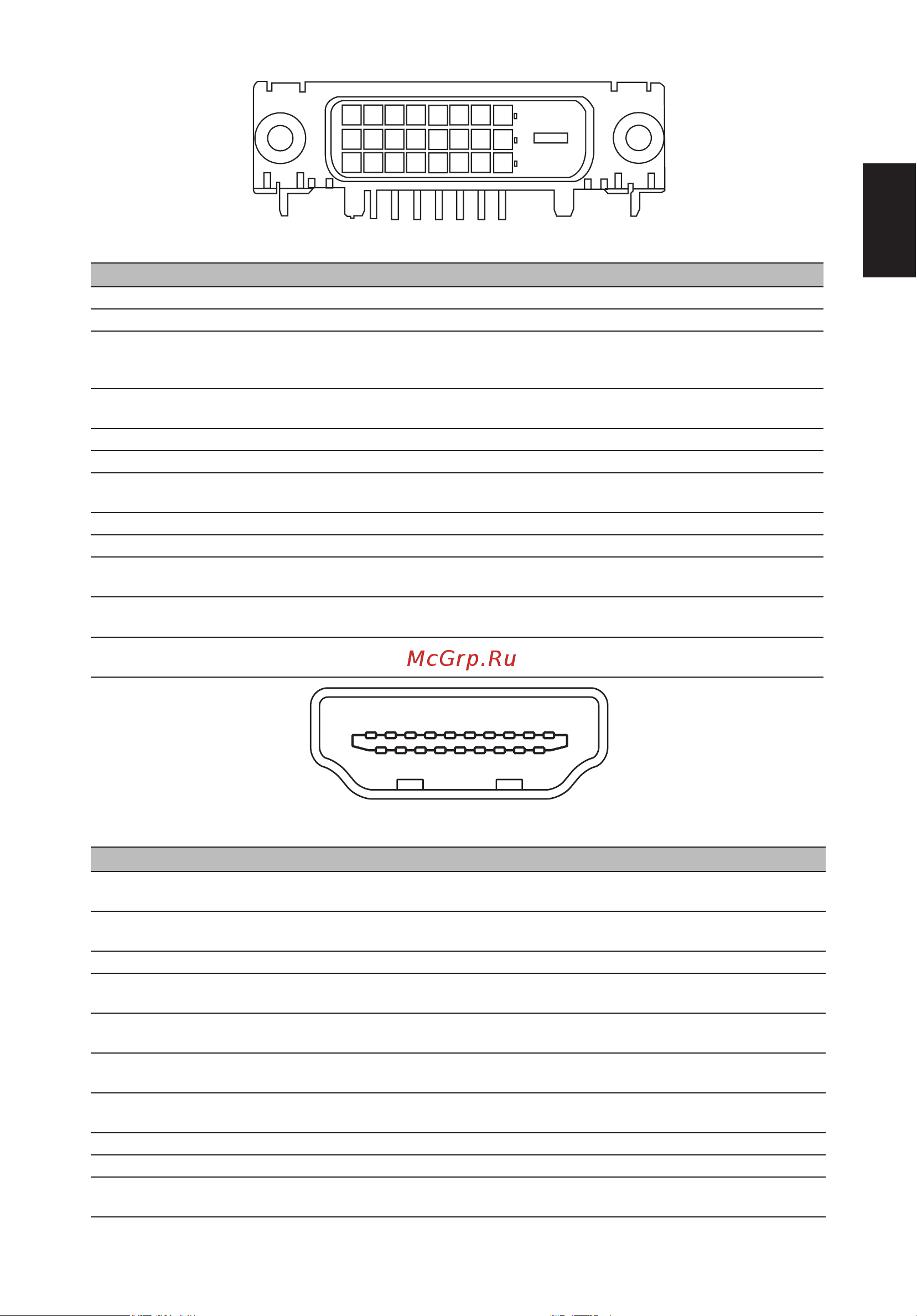

24-контактный сигнальный кабель цветного дисплея
КОНТАКТ № Описание КОНТАКТ № Описание
1 Канал передачи данных TMDS 2- 13 NC
2 Канал передачи данных TMDS 2+ 14 Питание +5 В
3
Экранированный канал передачи
данных TMDS 2/4
15
GND (Общий провод для +5
В, построчная синхронизация,
покадровая синхронизация)
4 NC 16
Определение "горячего"
подключения
5 NC 17 Канал передачи данных TMDS 0-
6 Синхронизация DDC 18 Канал передачи данных TMDS 0+
7 Канал передачи данных DDC 19
Экранированный канал передачи
данных TMDS 0/5
8 NC 20 NC
9 Канал передачи данных TMDS 1- 21 NC
10 Канал передачи данных TMDS 1+ 22
TMDS, синхронизация,
экранирование
11
Экранированный канал передачи
данных TMDS 1/3
23
Положительная синхронизация
DDC TMDC
12 NC 24
Отрицательная синхронизация
DDC TMDC
1113151719 97531
26481014 121618
19-контактный сигнальный кабель цветного дисплея
КОНТАКТ № Описание КОНТАКТ № Описание
1 Передача видеосигнала
TMDS Data2+
2 Экран TMDS Data2
3 Передача видеосигнала
TMDS Data2-
4 Передача видеосигнала TMDS Data1+
5 Экран TMDS Data1 6 Передача видеосигнала TMDS Data1-
7 Передача видеосигнала
TMDS Data0+
8 Экран TMDS Data0
9 Передача видеосигнала
TMDS Data0-
10 Тактовая частота TMDS Clock+
11 Экран пары тактовой
частоты видеосигнала
12 Тактовая частота видеосигнала TMDS
Clock-
13 CEC 14 Зарезервирован (в кабеле, но не
подключен к устройству)
15 SCL 16 SDA
17 Земля DDC/CEC 18 Питание +5 В
19 Детектор "горячего
подключения"
