Глава 2. 2-11
Шаг 3. Отсоедините от монитора основание и подставку. См. раздел "Снятие основания
и подставки монитора" на стр 2-10".
Шаг 4. С помощью винтов M4x10 мм закрепите монтажный кронштейн из комплекта
настенного крепления VESA (расстояние между отверстиями 100x100 мм).
Шаг 5. Уста нов ите ЖК-монитор на стене в соответствии с инструкциями в комплекте
для настенного монтажа.
Для использования только с
настенным монтажным кронштейном, внесенным в
списки UL, с минимальным весом/нагрузкой: 8 кг

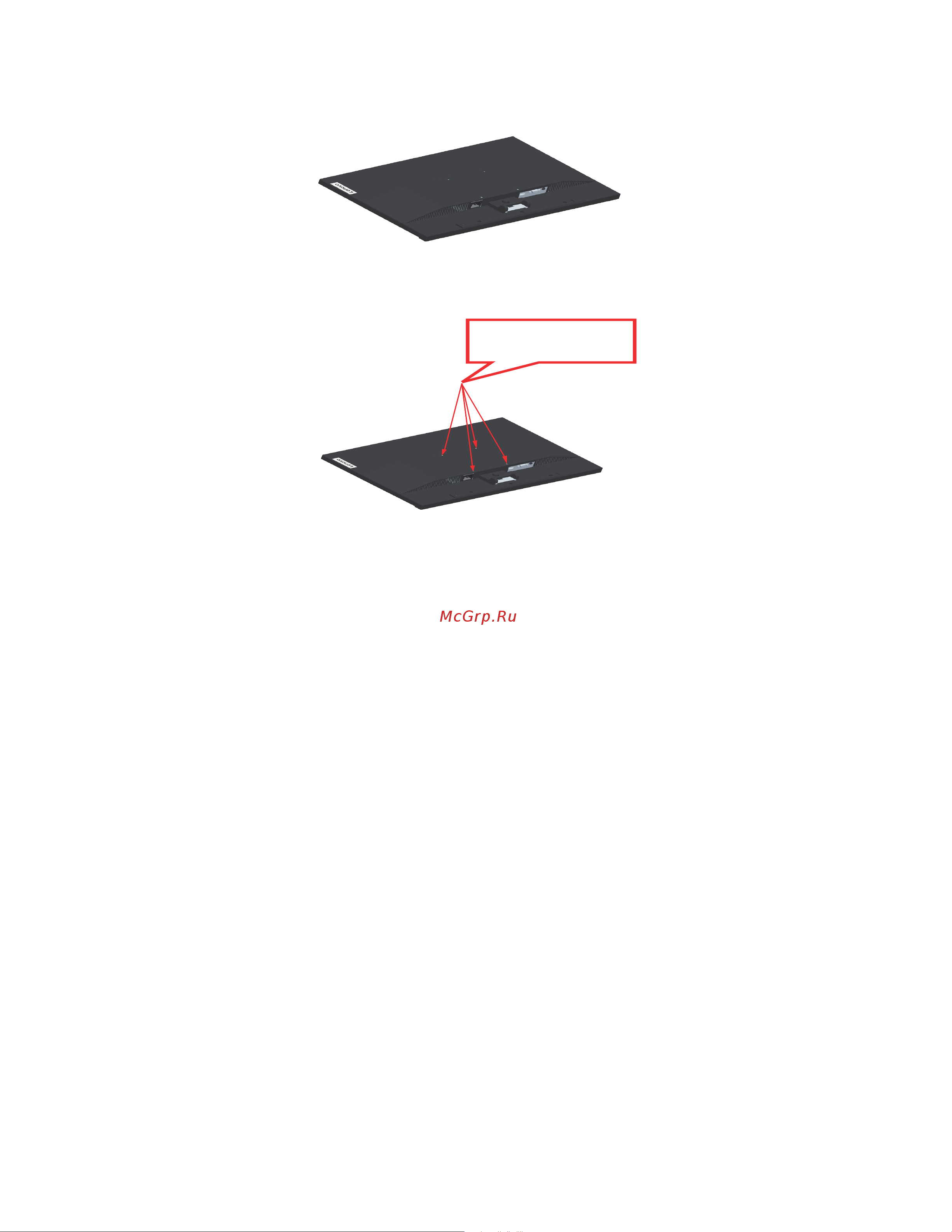

VESA hole
