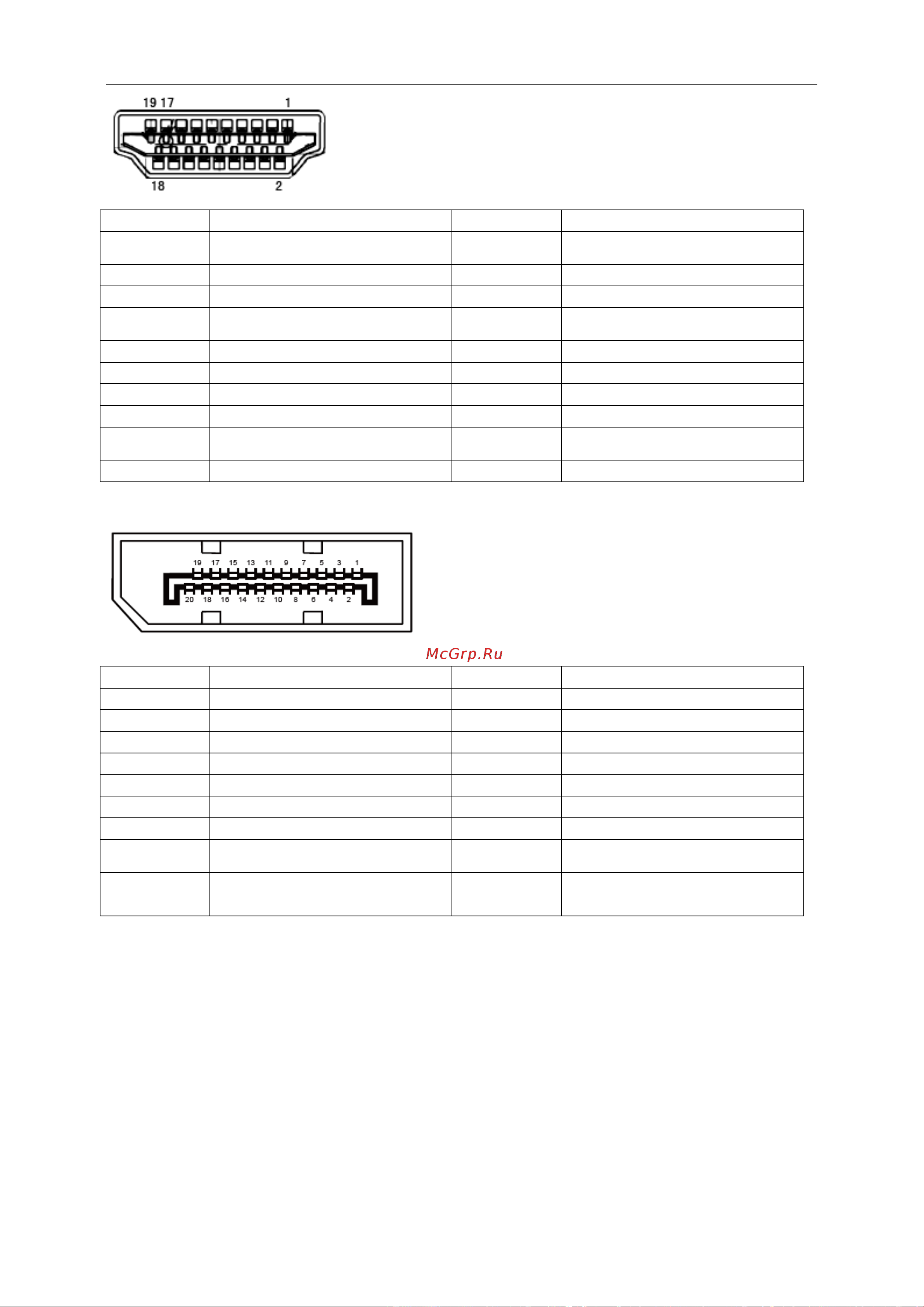

19-контактный кабель для передачи сигналов цветного изображения
№ контакта
Наименование сигнала
№ контакта
Наименование сигнала
1
Данные TMDS 2＋
11
Экранирование
TMDS-синхронизации
2 Данные TMDS 2 экранирование 12 TMDS-синхронизация
3 Данные TMDS 2 13 CEC
4
Данные TMDS 1 +
14
Зарезервировано (не задействован на
устройстве)
5 Данные TMDS 1 экранирование 15 SCL
6 Данные TMDS 1 16 SDA
7
Данные TMDS 0＋
17
Земля DDC/CEC
8 Данные TMDS 0 экранирование 18 Питание +5 В
9 Данные TMDS 0 19
Определение «горячего»
подключения
10 TMDS-синхронизация +
20-контактный кабель для передачи сигналов цветного изображения
№ контакта Наименование сигнала № контакта Наименование сигнала
1 ML_Lane 3 (n) 11 GND
2 GND 12 ML_Lane 0 (p)
3
ML_Lane 3 (p)
13
CONFIG1
4 ML_Lane 2 (n) 14 CONFIG2
5
GND
15
AUX_CH(p)
6 ML_Lane 2 (p) 16 GND
7 ML_Lane 1 (n) 17 AUX_CH(n)
8 GND 18
Определение «горячего»
подключения
9
ML_Lane 1 (p)
19
Возврат DP_PWR
10 ML_Lane 0 (n) 20 DP_PWR
55
