AOC AG271QX [14/64] Подключение монитора

Подключение монитора

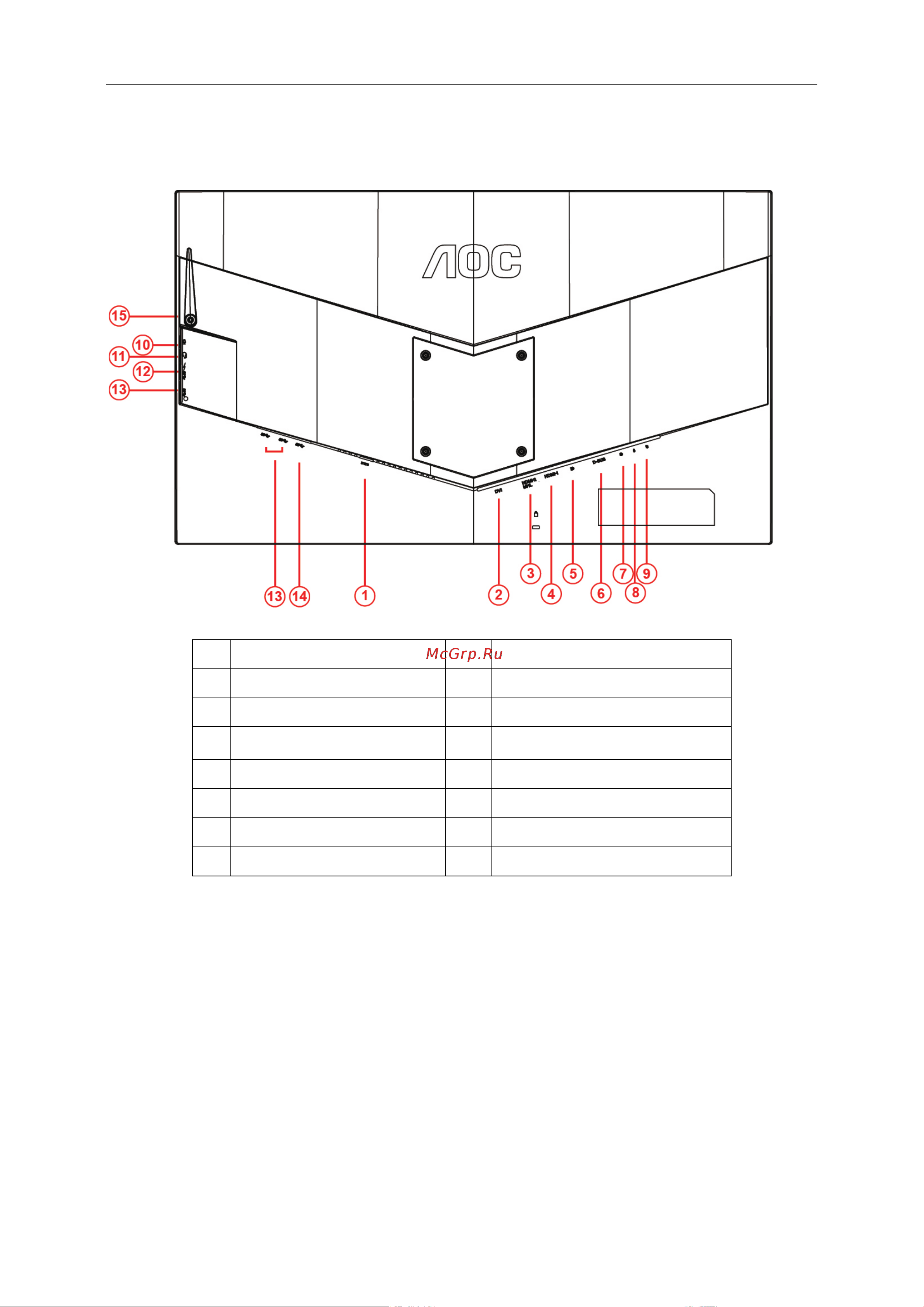

Кабельные разъемы на задней стенке монитора для подключения к компьютеру

1 Электропитание 9 Разъем быстрого переключателя

2 DVI Dual-link 10 Микрофонный вход

3 HDMI-2(HDMI1.4)/MHL 11 Наушники (вместе с микрофоном)

4 HDMI-1(HDMI1.4/2.0) 12

Нисходящий разъем USB3.0 +

быстрая зарядка

5 DP 13 Нисходящий разъем USB3.0

6 D-SUB 14 Восходящий разъем USB3.0

7 Линейный аудио вход 15 Крючок для наушников

8 Микрофонный выход

Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.

1 Подключите шнур питания к разъему для подключения источника питания постоянного тока на задней

панели монитора.

2 Подключите один конец 15-контактного кабеля D-Sub к задней панели монитора, а другой конец — к

порту D-Sub компьютера..

3 Другой вариант (требует наличия видеокарты с разъемом DVI) — подключите один конец DVI-кабеля к

задней панели монитора, а другой конец — к DVI-порту компьютера.

4 Другой вариант (требует наличия видеокарты с разъемом HDMI) — подключите один конец

HDMI-кабеля к задней панели монитора, а другой конец — к HDMI-разъему компьютера.

5 Другой вариант (требует наличия видеокарты с аудио разъемом) — подключите один конец аудио

кабеля к задней панели монитора, а другой конец — к аудио разъему компьютера.

6 Другой вариант (требует наличия видеокарты с портом DP ) – подключите один конец DP-кабеля к
