Acer G243HQ [12/22] G243hq

G243HQ

RU-11

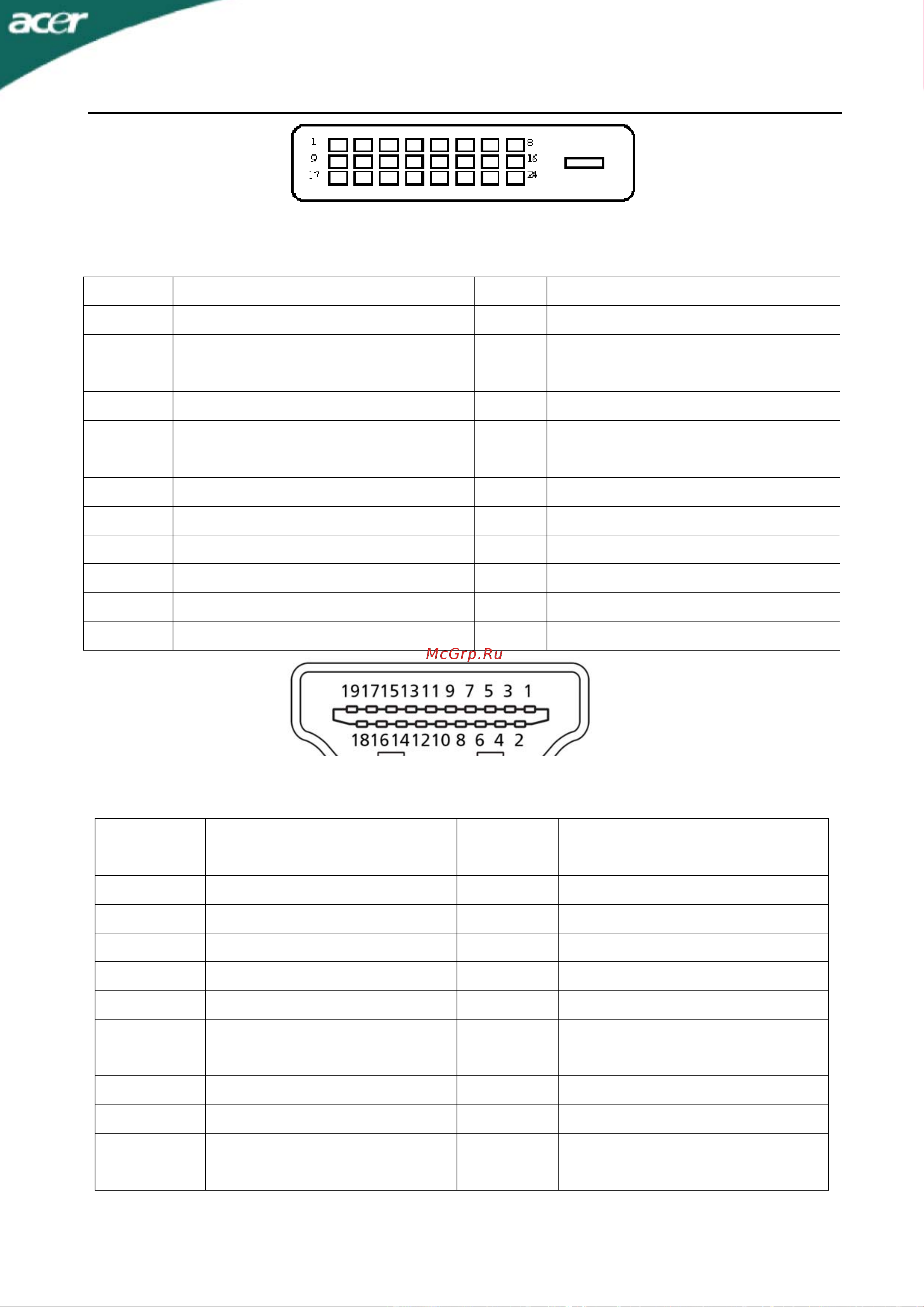

24-контактный сигнальный кабель цветного дисплея

Контакт

Значение

Контакт Значение

1. TMDS Data2- 13. TMDS Data3+

2. TMDS Data2+ 14. Питание +5 В

3. TMDS Data 2/4Shield 15. GND (для +5 Вhsync.vsync)

4. TMDS Data4- 16. Определение "горячего"подключени

5. TMDS Data4+ 17. TMDS Data0-

6. DDC Clock 18. TMDS Data0+

7. DDC Data 19. TMDS Data 0/5 Shield

8. Аналоговая синхронизация по вертикали 20. TMDS Data5-

9. TMDS Data1- 21. TMDS Data5+

10. TMDS Data1+ 22. TMDS Clock Shield

11. TMDS Data 1/3 Shield 23. TMDS Clock+

12. TMDS Data3- 24. DDC TMDS Clock

19-контактный сигнальный кабель цветного дисплея*

КОНТАКТ № Описание КОНТАКТ № Описание

1 Данные TMDS 2+ 2 Данные TMDS 2 экран

3 Данные TMDS 2- 4 Данные TMDS 1+

5 Данные TMDS 1 экран 6 Данные TMDS 1-

7 Данные TMDS 0+ 8 Данные TMDS 0 экран

9 Данные TMDS 0- 10 Тактовый сигнал TMDS +

11 Тактовый сигнал TMDS, экран 12 Тактовый сигнал TMDS -

CEC 14

Зарезервировано (нормально

замкнутое состояние в устройстве)

15 SCL 16 SDA

17 Земля DDC/CEC 18 Питание +5 В

19 Определение "горячего"

подключения
