Pioneer FH-P4100R [5/38] Подключение устройств

РУССКИЙ

Примечания:

• Это устройство предназначено для работы от автомобильного аккумулятора 12 В с ми-

нусом на массе. Перед установкой устройства в автомобиль, грузовик или автобус,

проверьте напряжение аккумулятора.

• Во избежание закорачивания электрической системы, перед началом установки отсое-

дините кабель аккумулятора (–).

• Для получения более подробной информации о подключении усилителя мощности и

прочих устройств ознакомьтесь с инструкциями для этих устройств, затем осуществите

подключения должным образом.

• Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки замо-

тайте проводку изоляционной лентой в тех местах, где она соприкасается с металли-

ческими деталями.

• Проведите и закрепите всю проводку таким образом, чтобы она не касалась движу-

щихся деталей, таких, как рычаг переключения передач, ручной тормоз и направля-

ющие сидений. Не прокладывайте проводку в местах, подверженных воздействию

высокой температуры, например, возле обогревателя. Если изоляция на проводке

расправилась или износилась, существует опасность короткого замыкания на корпус

автомобиля.

• Не протягивайте желтый провод через отверстие к двигателю для подключения к ак-

кумулятору. Это вызовет повреждение изоляции провода и приведет к очень опасному

замыканию.

• Не закорачивайте никакие провода. Если это случится, защитная цепь может не сра-

ботать при необходимости.

• Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля пи-

тания и приложив конец к проводу. Нагрузка провода будет превышена, что приведет к

выделению тепла.

• При замене предохранителя используйте предохранитель такого же типа, что и указан-

ный на отсеке для предохранителя.

• Так как в этом устройстве используется уникальная цепь BPTL, никогда не проводите

проводку громкоговорителей таким образом, чтобы они были непосредственно зазем-

лены, и не объединяйте левый и правый (–) контакты громкоговорителей.

• Если контактный разъем RCA на этом устройстве не используется, не удаляйте колпа-

чок с конца разъема.

• Громкоговорители, подключаемые к этому устройству, должны отличаться высокой

мощностью (минимум 50 Вт) и сопротивлением от 4 до 8 Ом. Подключение громкогово-

рителей с выходной мощностью и/или сопротивлением, отличным от указанных, может

привести к возгоранию или повреждению громкоговорителей.

• Когда включен источник сигнала этого устройства, по синему/белому проводу выводится

управляющий сигнал. Подключите этот провод к проводу дистанционного управления

внешним усилителем мощности или к разъему управления автономной антенны (макс.

300 мА 12 В постоянного тока). Если автомобиль оборудован антенной, установленной

на стекле, подключите этот провод к разъему подачи питания на привод антенны.

• При использовании дополнительного усилителя мощности с этой системой, не подклю-

чайте синий/белый провод к разъему питания усилителя. Также не подключайте синий/

белый провод к разъему питания автономной антенны. Такое подключение может при-

вести к чрезмерному потреблению тока и неправильному функционированию.

• Для избежания короткого замыкания заклейте концы неподключенных проводов изо-

ляционной лентой. В особенности это относится к неиспользуемым контактам громко-

говорителя. Если эти контакты не будут заизолированы, существует возможность ко-

роткого замыкания.

• Для предотвращения неправильного подключения, входная сторона разъема IP-BUS

окрашена синим, а выходная сторона — черным. Соедините разъемы одного и того же

цвета.

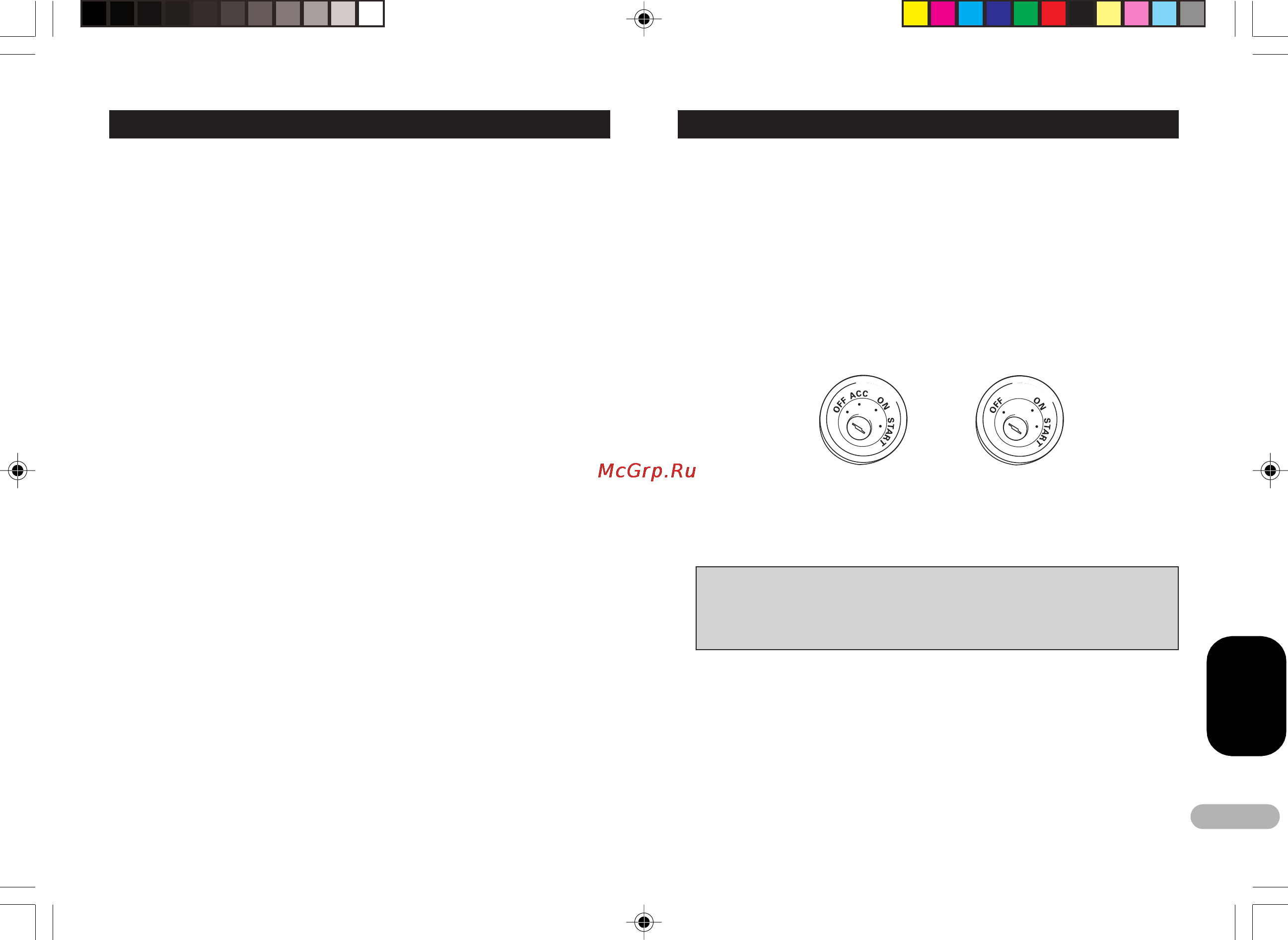

• Если это устройство установлено в автомобиле, не оборудованном положением АСС

(дополнительные устройства) на переключателе зажигания, красный провод этого уст-

ройства должен быть подключен к разъему, спаренному с включением/выключением

зажигания. Если это не сделано, аккумулятор автомобиля может разрядиться, если Вы

отлучитесь от автомобиля на несколько часов.

Есть положение АСС Нет положения АСС

• Черный провод — это заземление. Пожалуйста, заземлите этот провод отдельно от ус-

тройств, работающих на высоком напряжении, например, усилителей мощности.

Если Вы заземлите эти устройства совместно, и контакт с землей нарушится, суще-

ствует опасность повреждения устройств или возгорания.

• Провода этого устройства могут быть окрашены иначе, чем соответствующие про-

вода других устройств, даже если они имеют те же функции. При подключении это-

го устройства к другому устройству, ознакомьтесь с инструкциями по эксплуатации

для обоих устройств и соедините провода, имеющие одинаковые функции.

Подключение устройств
