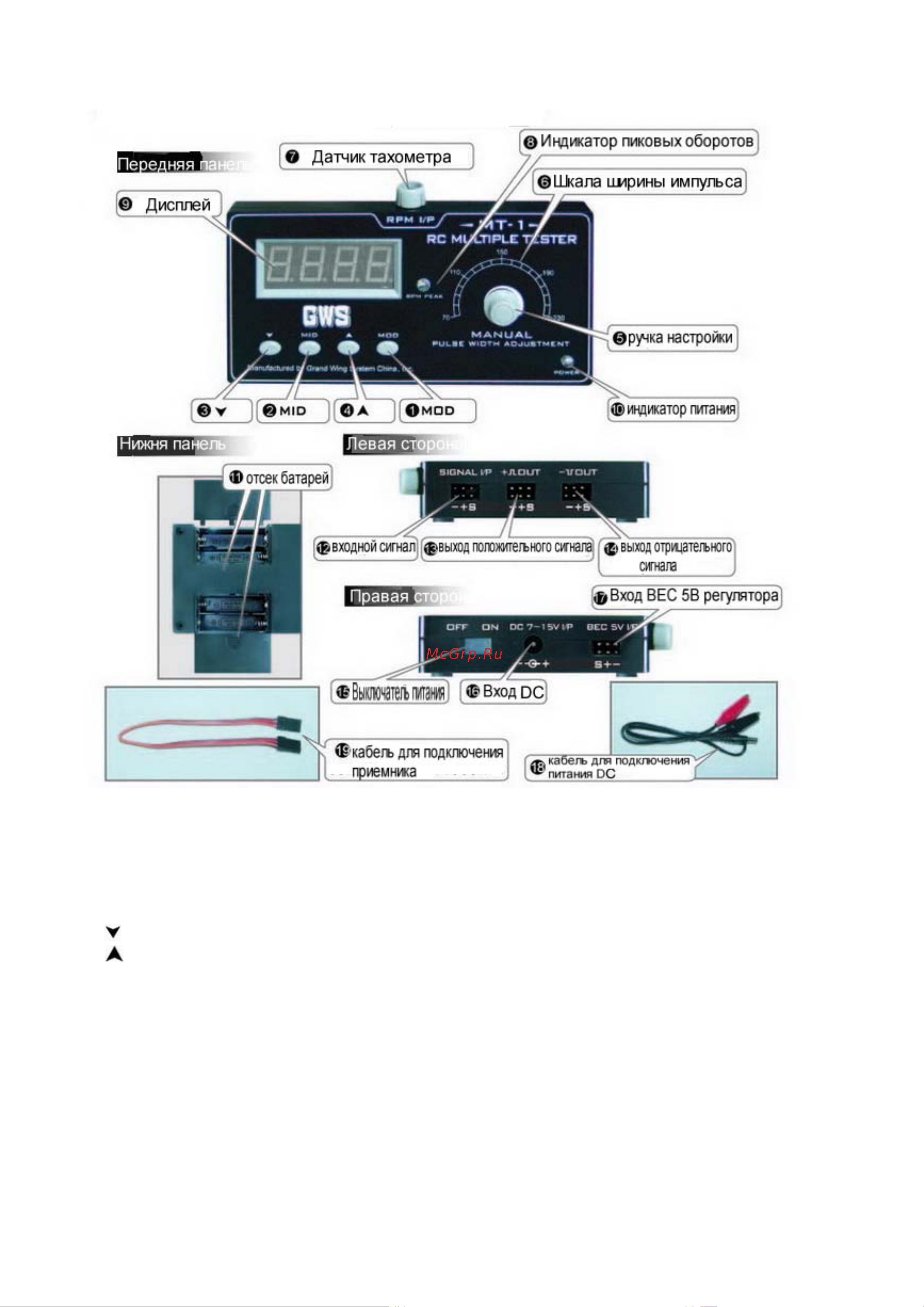

1. Внешний вид МТ-1.

ВНИМАНИЕ: Все подключения, кроме источника внешнего питания DС 7-15В, производятся при помощи

трехштырьковых разъемов с обязательным соблюдением полярности, которая указана на корпусе мульти

тестера. Вы можете подключаться к верхнему или нижнему ряду штырьков.

1. МОD: Подтверждает основную функцию, когда выбрано значение функции.

2. MID: Устанавливает/подтверждает значение меню функции, изменяет среднюю точку ширины импульса.

3. : Пролистывает все функции вниз для просмотра или изменения значения.

4. : Пролистывает все функции вверх для просмотра или изменения значений.

5. Ручка настройки для регулировки ширины импульса.

6. Шкала ручки настройки ширины импульса: показывает фактическое положение ручки настройки ширины

импульса.

7. Датчик тахометра: фиксирует обороты вращающегося пропеллера.

8. Индикатор пиковых оборотов: указывает, что установлена функция пиковых оборотов.

9. Дисплей: отображает все значения, результаты измерений и текущее значение выбранной функции.

10. Индикатор питания: Указывает что питание включено. Уменьшение яркости индикатора свидетельствует о

снижении энергии питания.

11. Отсек батарей: Два отсека батарей в нижней части корпуса предназначены для установки четырех элементов

питания размер ААА(UM 4). При установке элементов питания соблюдайте полярность, указанную в каждом

отсеке.
