2.6 Главная функция F4: Проверка вращения вала сервомотора при помощи ручки настройки (вручную).

При вращении ручки настройки изменяется значение ширины импульса, это позволяет тестировать

вращение вала сервомотора, вручную перемещая ручку настройки.

ВНИМАНИЕ! Диапазон ширины импульса (верхнюю и нижнюю точку) для ручного тестирования серво

можно установить в меню F0-0 и F0-2 в главной функции F0. Диапазон значений, установленных по

умолчанию 800

μS - 2200μS.

a. Подключите сервомотор в порт +OUT – выход положительного сигнала.

b. Нажмите

или , чтобы выбрать главную функцию F4, затем нажмите MOD

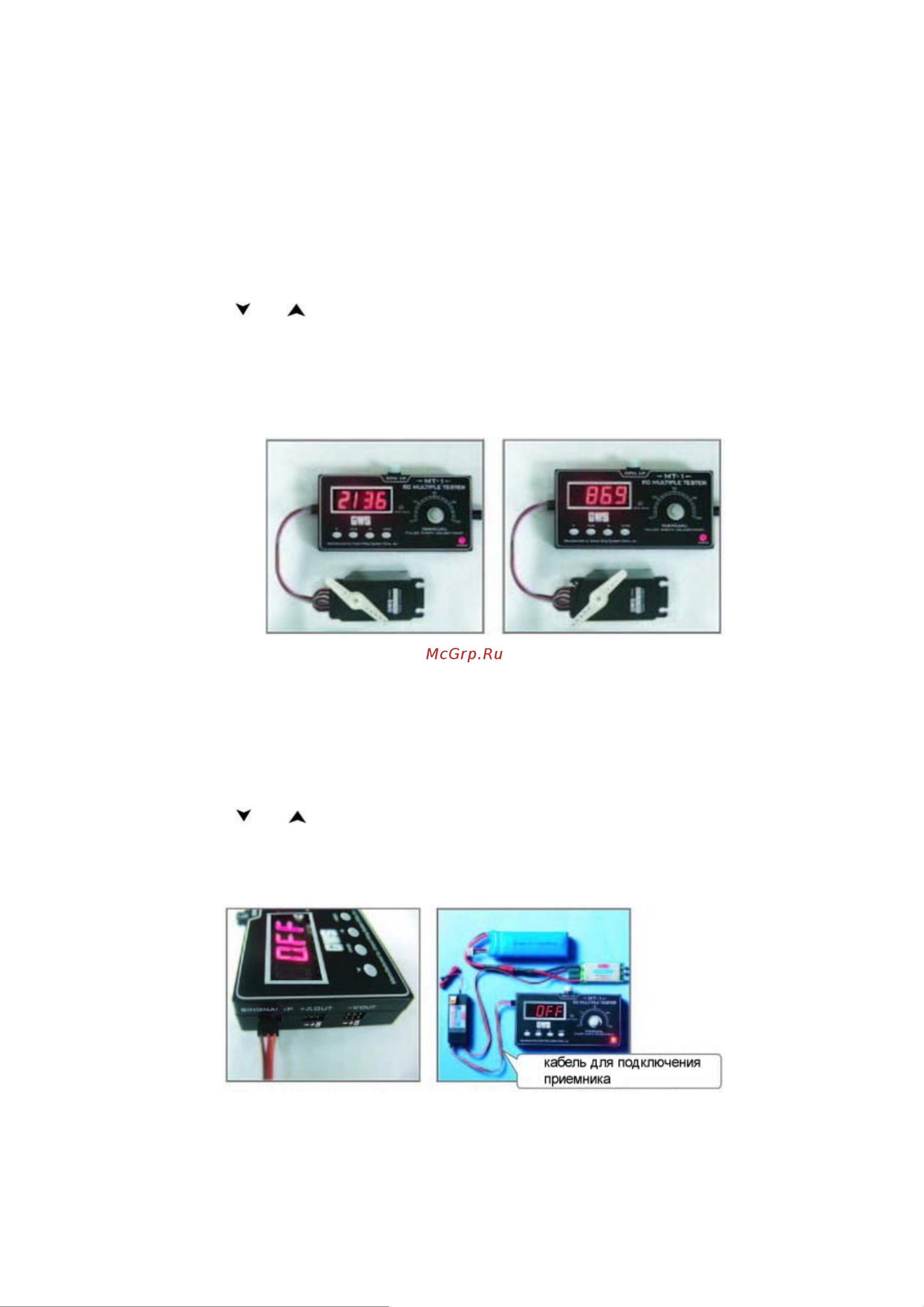

c. Вращайте ручку настройки, - вал сервомотора будет вращаться в соответствии с положением

ручки настройки, в пределах, заранее установленных значениях крайних точек ширины

импульса. Дисплей будет показывать текущее значение. Вы можете выбрать другие значения

крайних точек для проверки сервомотора разных диапазонах.

2.7 Главная функция F5: Проверка ширины импульса канала/функции приемника.

Чтобы измерить значение ширины импульса каждого канала/функции приемника, необходимо сначала

включить передатчик, а затем подключить приемник.

a. Соедините проверяемый канал/функцию приемника с портом Signal I/P (12. входной сигнал)

тестера МТ-1.

b. Нажмите

или , чтобы выбрать главную функцию F5, затем нажмите MOD. На дисплее

будет отображаться значение ширины импульса проверяемого канала/функции.

c. Если дисплей показывает надпись OFF, это значит, что сигнал не поступает в мульти тестер.

2.8 Главная функция F6: Проверка ширины импульса канала/функции передатчика до 9 каналов.

Эта функция позволяет измерить значение ширины импульса каждого канала передатчика.
