- 4 -
Copyright ©2013 LG Electronics. Inc. All right reserved.
Only for training and service purposes
LGE Internal Use Only

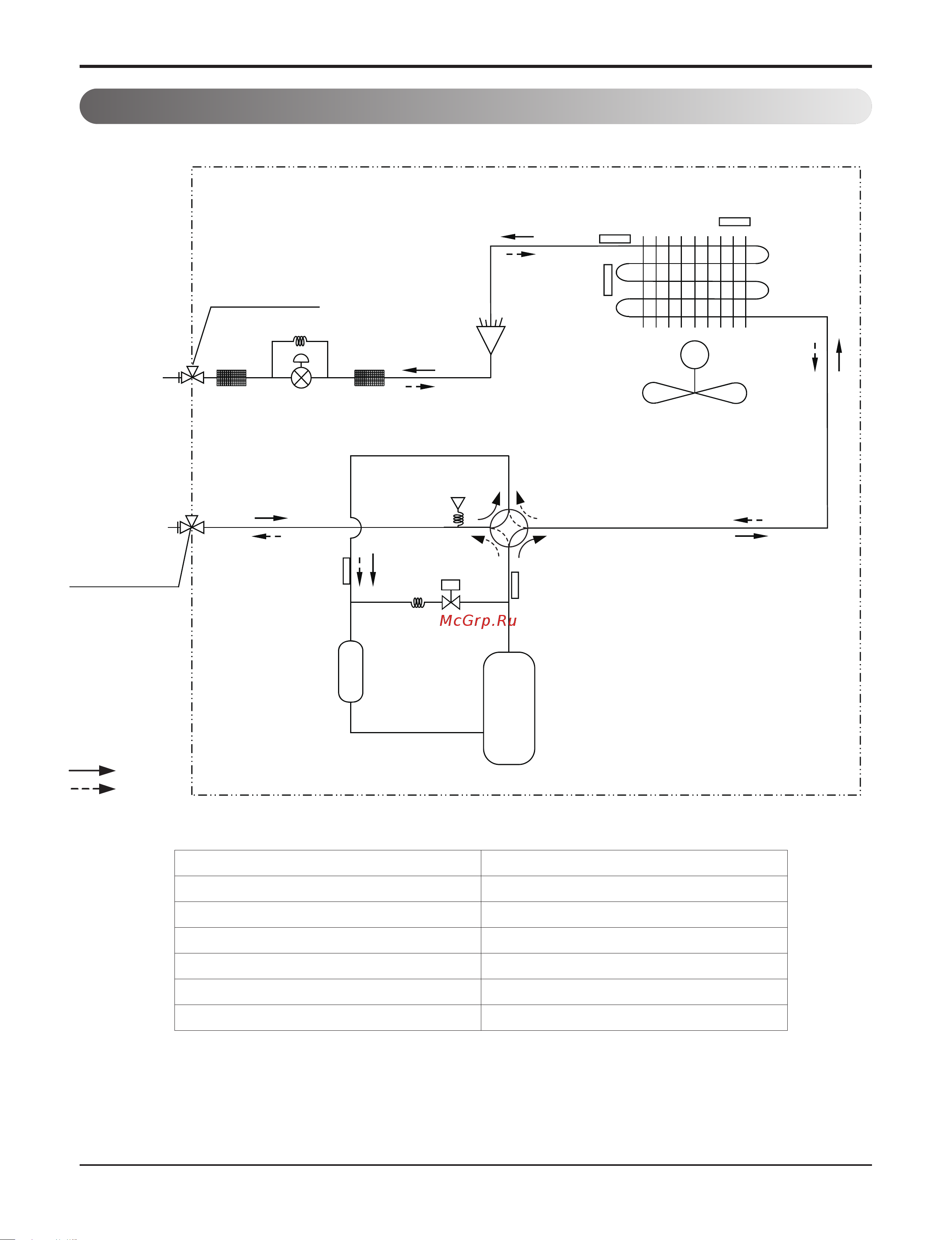

3. Piping Diagrams
: Cooling
: Heating
M
Pressure
Sensor
4 way
Valve
Discharge
Temperature
Thermistor
Suction
Temperature
Thermistor
Accumulator
Hotgas
Valve
Inverter
Compressor
Strainer Strainer
Condenser Out
Temperature
Thermistor
Inlet Air
Temperature
Thermistor
Outdoor Unit
Ø9.52
Flare Connection
Ø19.05
Flare Connection
Electronic
Expansion Valve
Condenser Mid
Temperature
Thermistor
PCB Connector Description
CN-TH1 Air / Cond Out
CN-TH2 Suction / Discharge
CN-TH3 Cond Mid
CN-P/SENSOR(H) Pressure Sensor
CN-EEV-MAIN Electronic Expansion Valve
CN-HOTGAS Hotgas Valve
