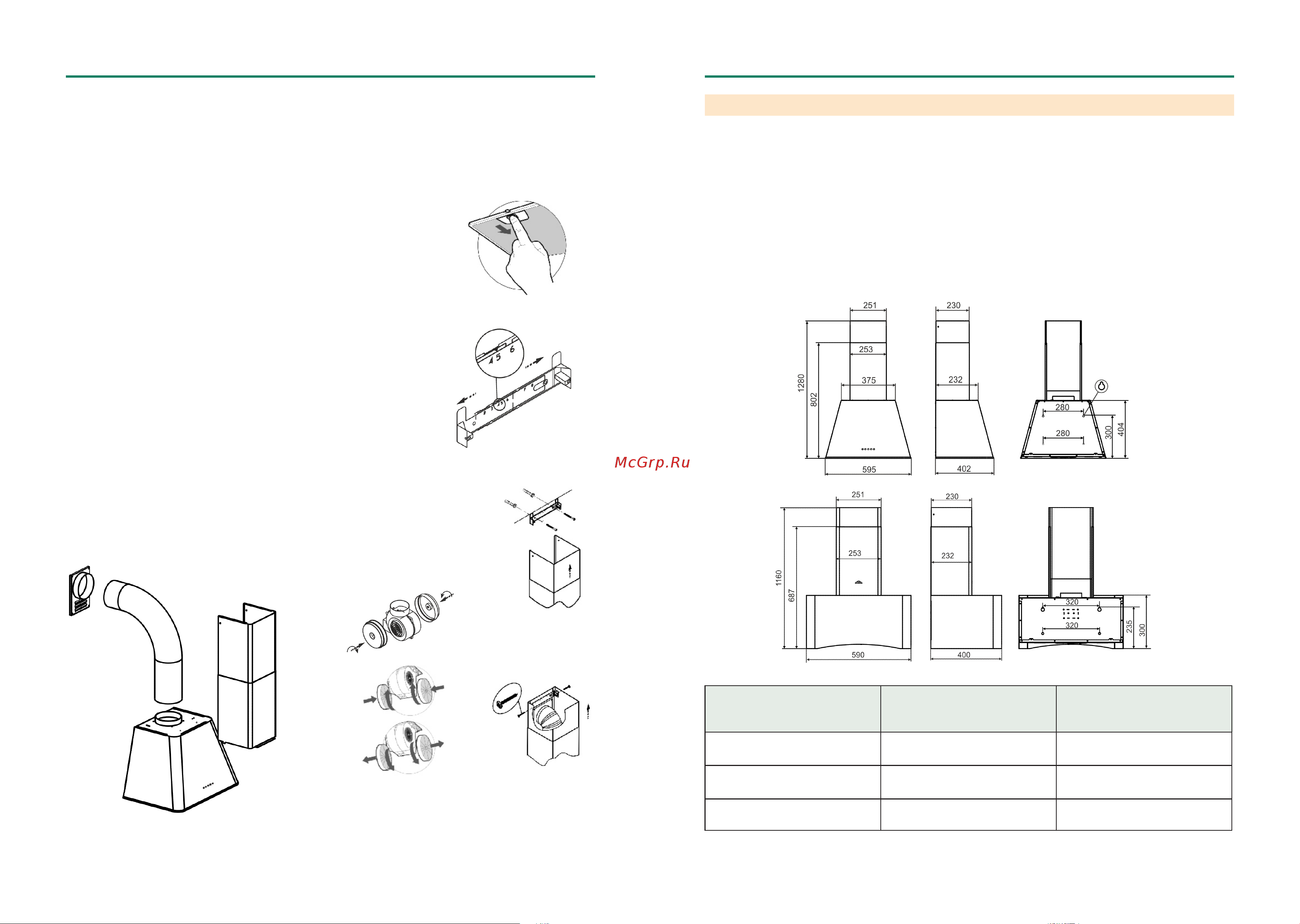

Elikor Гамма 60П-650-Э3Д [5/6] Технические данные

• 8 • • 5 •

рис. 6

рис. 8

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

6.2 Крепление кронштейна к стене :

- прежде чем прикрепить кронштейн к стене, необходимо выставить его

на нужный размер (равный ширине верхней фальштрубы). Увеличьте размер

кронштейна (если это необходимо), раздвинув его, и установите фиксатор на-

против цифры 5 (см. рис. 5);

- установите на вытяжку комплект из двух телескопических фальштруб;

- верхнюю фальштрубу выдвиньте на нужную высоту;

- сделайте отметку по верхнему краю фальштрубы и проведите горизон-

тальную линию, затем снимите фальштрубы;

- приложите кронштейн к стене, как показано на рис. 6;

- осевая линия кронштейна должна совпадать с осевой линией вытяжки,

а верхний край с ранее проведенной горизонтальной линией;

- обозначьте центры отверстий для крепления кронштейна;

- просверлите два отверстия Ø 8х40 мм и забейте дюбели;

- прикрепите кронштейн к стене винтами.

6.3 В зависимости от режима эксплуатации кухонной вытяжки соедини-

те вентилятор с вентиляционной решеткой воздуховодом (рис. 7) или устано-

вите на вентилятор угольные фильтры.

Угольные фильтры устанавливаются на защитные решетки корпуса вентиля-

тора (рис.8).

Проверьте свободный ход антивозвратного клапана при установке вы-

тяжки.

6.4 Установите фальштрубы (рис. 7).

Выдвиньте верхнюю фальштрубу, оденьте ее на кронштейн (рис. 9) и закре-

пите самонарезающими винтами.

рис. 5

рис. 4

рис. 7

ТАБЛИЦА 1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

Наименование

Масса, кг

(без упаковки)

Тип угольного фильтра

Гамма 60П-650-Э3Г

11,5

Ф-02 (2 шт.)

Гамма 60Н-650-Э3Г

10,8

Ф-02 (2 шт.)

Дельта 60П-430-П3Г

11,6

Ф-00 (2 шт.)

рис. 9

2.1 Воздухопроизводительность вентилятора, куб.м /час, max 430, 650

2.2 Уровень шума, дБА., не более 60

2.3 Номинальное напряжение, В, частота, Гц 220, 50

2.4 Номинальное напряжение галогенных ламп, В 12

2.5 Потребляемая мощность, Вт, не более 200

в том числе ламп, Вт 2х20

2.6 Класс защиты II по ГОСТ МЭК 335-1

2.7 Степень защиты от влаги обычное исполнение

2.8 Режим работы продолжительный

2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150

рис. 2

ГАММА • ДЕЛЬТА

- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на пружинный замок на

фильтре и потяните его вниз и на себя (рис. 4);

- навесьте вытяжку через отверстия типа «замочная скважина»;

- разметьте центры отверстий для дополнительного крепления;

- снимите вытяжку и просверлите два отверстия для дюбелей Ø8х40мм и забейте их;

- навесьте прибор и дополнительно закрепите двумя самонарезающими винтами;

- установите фильтры.

ДЕЛЬТА 60

ГАММА 60

рис. 2А

Габариты
