Elikor IG6514MB [6/6] Комплектность

• 7 •

3 КОМПЛЕКТНОСТЬ

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

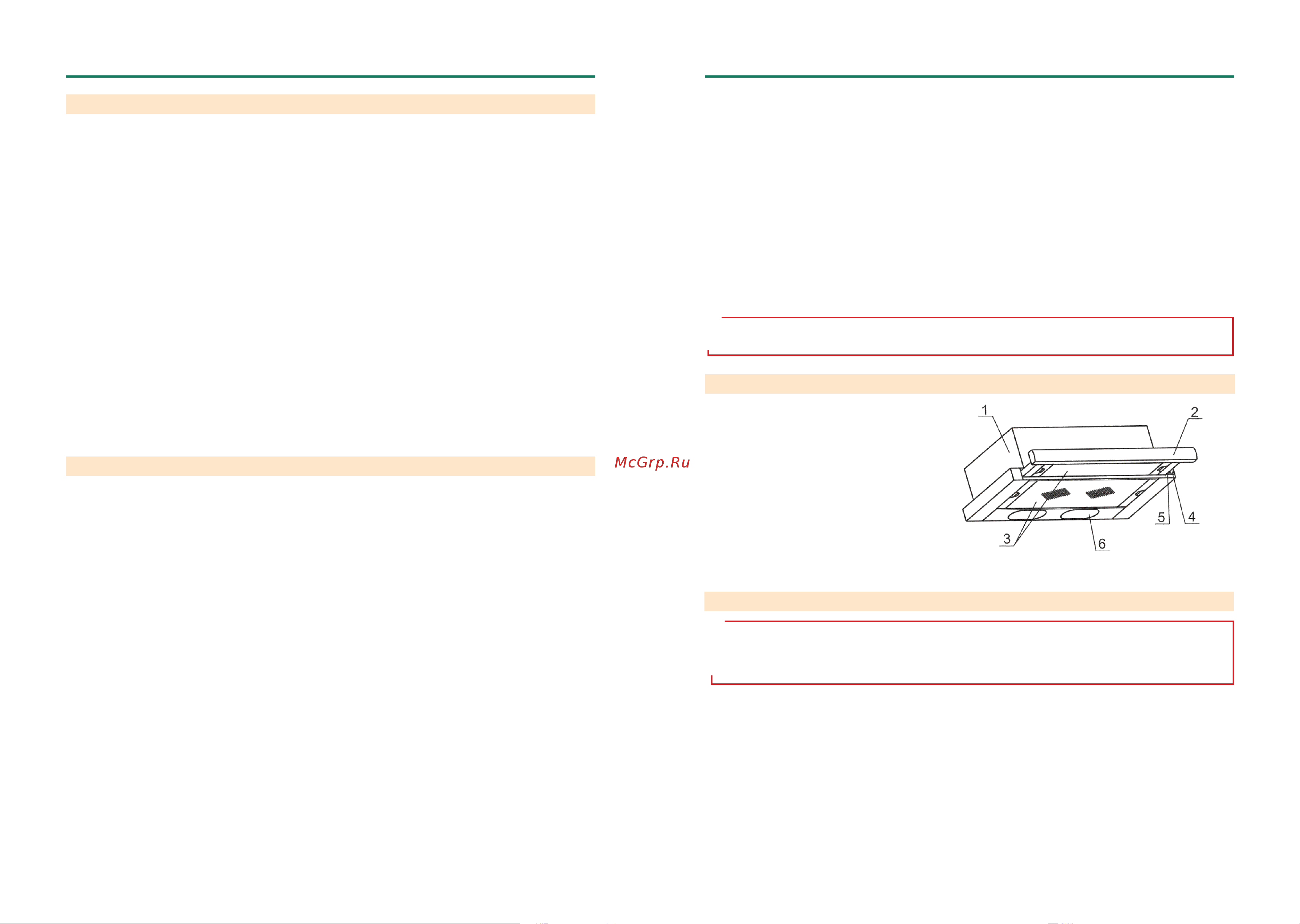

5 УСТРОЙСТВО

6 ПОДГОТОВКА К РАБОТЕ

• 6 •

1

К

орпус

с

вентилятором

2 Выдвижная

панель

3

Алюминиевые

филь

тры

4

Переключатель режимов работы

5

Перек

лючатель

освещения

6

Лампы накаливания

или галогенные

светильники

3.1 Кухонная вытяжка 1 шт.

3.2 Переходник 1 шт.

3.3 Лампа накаливания Е14, 40Вт 2 шт.

3.4 Винт самонарезающий 4.2х41мм для крепления вытяжки 4 шт.

3.5* Рейлинг в упаковке ( с ключом шестигранником) 1 шт.

3.6 Шаблон монтажный 1 шт.

3.7 Руководство по эксплуатации 1 шт.

3.8 Упаковка 1 шт.

ДЛЯ ВЫТЯЖЕК

«ИНТЕГРА 50/60П-400-В2Л рейлинг»

«ИНТЕГРА 45П(Н)-400-В2Л», «ИНТЕГРА 50/60П(Н)-400-В2Л»,

ДЛЯ ВЫТЯЖЕК

«ИНТЕГРА S2 60Н(П)-700-В2Г»

«ИНТЕГРА 50/60П(Н)-400-В2Г», «ИНТЕГРА GLASS 45/50/60Н-400-В2Г»,

3.1 Кухонная вытяжка 1 шт.

3.2**Переходник 1 шт.

3.3 Винт самонарезающий 4.2х41мм для крепления вытяжки 4 шт.

3.4 Шаблон монтажный 1 шт.

3.5 Руководство по эксплуатации 1 шт.

3.6 Упаковка 1 шт.

п 3.5* - только для «Интегра 60П-400-В2Л рейлинг»

п 4.2*** - только для вытяжки Интегра S2

4.1 Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязнен-

ных поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из ро-

зетки электросети.

4.2***Вытяжку допускается включать только в евророзетку с заземленным контактом.

4.3 ЗАПРЕЩАЕТСЯ включать вытяжку в сеть с напряжением и частотой, не соответствующими указан-

ным в технических данных (220В±10%, 50Гц±2%).

4.4 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям,

даже через некоторое время после их выключения еще имеется риск ожога.

4.5 Эксплуатируйте кухонную вытяжку только с установленными лампами. Неисправные лампы следует

сразу же заменить.

4.6 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,

то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не эксплуа-

тируйте прибор без установленного фильтра!

4.7 Устанавливайте вытяжку над плитой в соответствии с рис. 1.

4.8 Не допускайте возникновения факельного пламени под кухонной вытяжкой! Пламя газовых конфо-

рок всегда должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить

прибор .

4.9 Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,

обученным правилам работы с электроустановками.

.

4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-

ческих и динамических нагрузок.

При повреждении электрического шнура, его замену про-

изводит квалифицированный специалист сервисной службы. Категорически запрещается обрезать вилку

при монтаже кухонной вытяжки

4.11 При работе прибора в режиме вытяжки одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-

щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном

для сгорания топлива. При подаче воздуха в недостаточном объеме возникает опасность отравления газооб-

разными продуктами сгорания, которые всасываются обратно в помещение.

4.12 В режиме вытяжки загрязненный воздух НЕ должен выходить в вытяжное отверстие, используемое

для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам, кото-

рые только направляют воздух обратно в комнату).

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев,

когда за такими лицами осуществляется надзор или проводится их инструктирование относительно ис-

пользования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор

за детьми с целью недопущения их игр с прибором.

4.14 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический вы-

ключатель с током срабатывания не более 16А (рекомендуемый 2А).

6.1 Установите пластиковый переходник и зафиксируйте его защелками (рис. 4).

(для всех, кроме вытяжки Интегра S2 60Н(П)-700-В2Г)

6.2 При наличии в комплектности ламп накаливания, установите их в патрон.

6.3Крепление кухонной вытяжки к верхней полке над плитой (рис. 4, рис. 5):

- при установке вытяжки соблюдайте указания п. 1.2 (рис.1);

- просверлите четыре отверстия для крепления в нижней панели полки, используя монтажный шаблон;

- вырежьте по монтажному шаблону отверстие в полке для переходника и гофрированного воздуховода

для отвода воздуха;

- вырежьте дополнительное отверстие в полке шкафа (рис. 5) для воздуховода при работе в режиме

«вытяжки»и для свободного прохождения воздуха при работе в режиме «рециркуляции».

п 3.2** - для всех, кроме вытяжки Интегра S2

рис. 3

ИНТЕГРА • ИНТЕГРА GLASS S2• ИНТЕГРА

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

!

ПРЕДУПРЕЖДЕНИЕ: Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с

вытяжки из нержавеющей стали, пока Вы не убедитесь в ее технической исправности путем

подключения к электрической сети и проверки всех функций. Защитную пленку с вытяжек из

нержавеющей стали рекомендуется снимать после окончания монтажа.

ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться, при использовании с при-

борами для приготовления пищи.

!
