РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

ВРЕЗНОЙ БЛОК

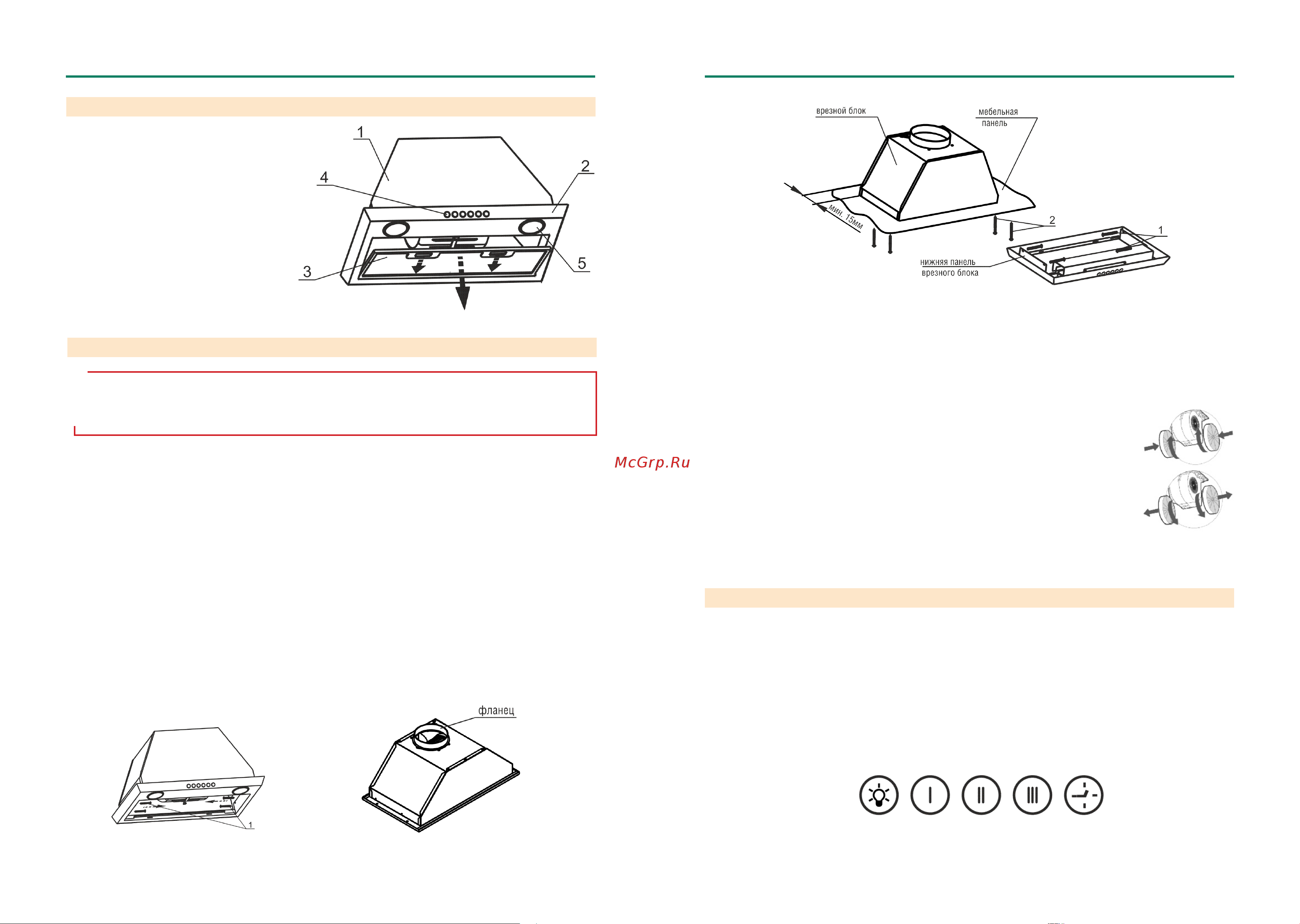

рис. 3

5 УСТРОЙСТВО

1 Корпус с вентилятором.

2 Нижняя панель.

3 Алюминиевый фильтр.

4 Переключатель режимов работы

вентилятора и освещения.

5 Лампы освещения.

6 ПОДГОТОВКА К РАБОТЕ

6.1 Монтаж врезного блока к подвесному элементу мебели над плитой. (рис 4, 5, 6).

џ При установке КВ «Врезной блок 52Н(П)-400-П3Г(П3Д, П3Л)» и «Врезной блок 52Н-400-К3Г(К3Д)» пред-

варительно установите фланец (рис. 4А).

џ При установке вытяжки соблюдайте указания пункта 1.2 (рис. 1).

џ На панели мебельного элемента для вытяжек необходимо вырезать отверстие 263±2,0 х 460+2,0 мм, кро-

ме следующих моделей:

для вытяжки «Врезной блок 52Н(П)-400-П3Л» вырезать отверстие 273±2,0 х 460+2,0 мм;

для вытяжек «Врезной блок S4 72Н(П)-700-Э4Г(Э4Д)», «Врезной блок S3 72Н(П)-700-П3Г(П3Д)»

«Врезной блок 72Н(П)-1000-Э4Г(Э4Д)»вырезать отверстие 263±2,0 х 660+2,0 мм.

џ Снимите алюминиевый фильтр блока, для этого нажмите на пружинные замки на фильтре и потяните его

вниз и на себя (рис. 3).

џ Затем , отвернув четыре винта 1 (рис. 4), аккуратно снимите нижнюю панель врезного блока;

џ Установите блок в панель мебели и закрепите его винтами 2 (рис. 5).

џ Установите нижнюю панель блока на место, закрепив винтами1 (рис. 5).

џ Установите алюминиевый фильтр.

рис. 4А

рис. 4

ПРЕДУПРЕЖДЕНИЕ: Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с

вытяжки из нержавеющей стали, пока Вы не убедитесь в ее технической исправности путем

подключения к электрической сети и проверки всех функций. Защитную пленку с вытяжек из

нержавеющей стали рекомендуется снимать после окончания монтажа.

• 8 •

• 9 •

6.4 Режим «рециркуляции»:

џ вырежьте дополнительное отверстие в мебельном элементе для свободного про-

хождения воздуха при рециркуляции;

џ снимите алюминиевый фильтр (рис. 3);

џ установите два угольных фильтра.

џ угольные фильтры устанавливаются на защитные решетки корпуса вентилятора

џ ( рис. 6) (для вытяжек с вентиляторами воздухопроизводительностью 400 куб. м/

час, направление установки и съема угольных фильтров, меняется на противопо-

ложное);

џ установите алюминиевый фильтр на место.

рис. 5

рис.6

6.2 Режим «вытяжки»:

џ в мебельном элементе подготовьте отверстие для воздуховода Ø150 мм (Ø120 мм);

џ подсоедините к изделию полужесткий гофрированный воздуховод;

џ выходное отверстие воздуховода подсоедините к вентиляционной решетке.

Проверьте свободный ход антивозвратного клапана вентилятора (если он есть) при монтаже вытяжки.

7 ПОРЯДОК РАБОТЫ

7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и после завер-

шения приготовления оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загряз-

ненного воздуха.

7.2 Управление кухонной вытяжкой производится одним из переключателей:

- электронным переключателем ККВ;

- ползунковым переключателем ККВ;

- кнопочным переключателем с лампой индикации.

Электронный переключатель ККВ 3 (рис. 7) имеет пять кнопок.

рис. 7
