Устройство кондиционера
Управление кондиционером
Управление кондиционером

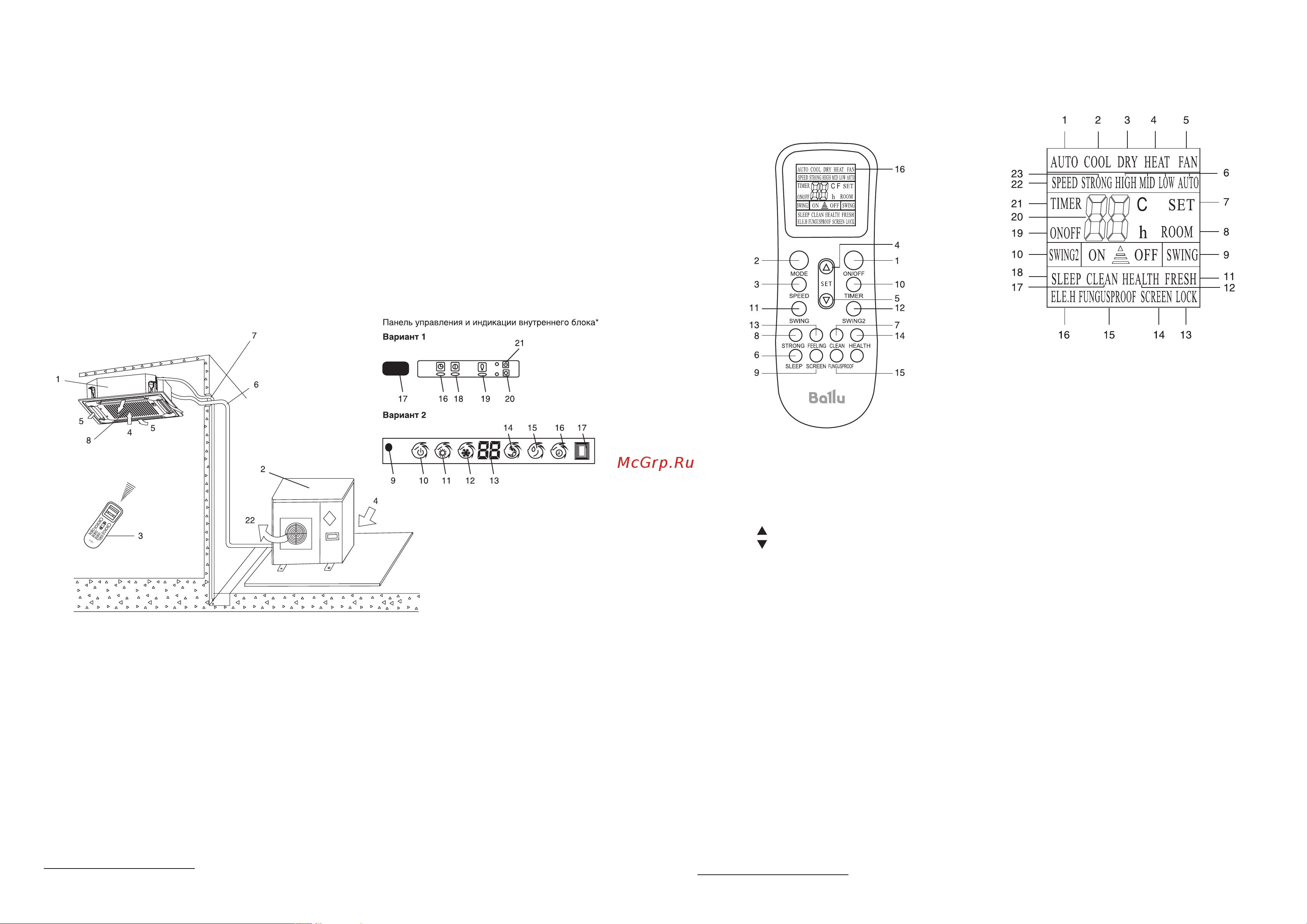

Модель пульта и его характеристики
1. Кнопка ON/OFF — включение/выключение
2. Кнопка MODE — выбор режима работы:
Автоматический – Охлаждение – Осушение –
Вентиляция – Обогрев
3. Кнопка SPEED — выбор скорости вращения венти-
лятора
4. Кнопка — увеличение температуры
5. Кнопка — уменьшение температуры
6. Кнопка SLEEP — установка ночного режима рабо-
ты
7. Кнопка CLEAN — активация функции самоочистки
внутреннего блока
8. Кнопка STRONG — активация интенсивного режима
работы
9. Кнопка SCREEN — подсветка дисплея на внутрен-
нем блоке
10. Кнопка TIMER — активация таймера на включение и
выключение
11. Кнопка SWING — управление направлением воз-
душного потока по вертикали
12. Кнопка SWING2 — управление направлением воз-
душного потока по горизонтали
13. Кнопка FEELING — активация режима поддержания
заданной температуры вокруг пользователя (рядом
с пультом ДУ)
14. Кнопка HEALTH* — включение режимов ионизации
и «приток свежего воздуха»
15. Кнопка FUNGUSPROOF — активация режима авто-
матической просушки внутреннего блока
16. Панель индикации пульта дистанционного управ-
ления
Индикация пульта ДУ
1. AUTO — выбор Автоматического режима работы
2. COOL (ОХЛАЖДЕНИЕ)
3. DRY (ОСУШЕНИЕ)
4. HEAT (ОБОГРЕВ)
5. FAN (ВЕНТИЛЯЦИЯ)
6. HIGH, MID, LOW, AUTO — скорость вращения венти-
лятора
7. SET — заданная (установленная температура в поме-
щении)
8. ROOM — желаемая температура в помещении
9. SWING — индикация направления воздушного потока
по вертикали
10. SWING2 — индикация направления воздушного по-
тока по горизонтали
11. FRESH* — в данной серии не используется
12. HEALTH* — в данной серии не используется
13. LOCK (БЛОКИРОВКА КНОПОК) — в данной серии
не используется
14. SCREEN — подсветка дисплея на внутреннем блоке
15. FUNGUSPROOF — индикация режима автоматиче-
ской просушки внутреннего блока
16. ELE.H* — в данной серии не используется
17. CLEAN — индикатор функции самоочистки внутренне-
го блока
18. SLEEP (НОЧНОЙ РЕЖИМ) — индикация ночного ре-
жима работы
19. ON OFF — включение/выключение кондиционера
20. Заданная температура
21. TIMER — включение таймера
22. SPEED — индикатор скорости вращения вентилятора
23. STRONG — индикатор интенсивного режима работы
ПРИМЕЧАНИЕ
Представленная картинка относится к стандартному пуль-
ту дистанционного управления. На нем изображены прак-
тически все функциональные кнопки. Они могут слегка
отличаться от функциональных кнопок вашего пульта дис-
танционного управления (в зависимости от модели).
а та ции под клю чи те кон ди ци о нер к се ти эле к т ро-
пи та ния за 12 ча сов до на ча ла ра бо ты.
• За гряз нен ный воз душ ный фильтр сни жа ет эф фек-
тив ность ох лаж де ния и на гре ва, по это му чи с ти те
его каж дые две не де ли.
Устройство кондиционера
Кон ди ци о нер со сто ит из вну т рен не го и на руж но го
бло ков, со еди нен ных тру бо про во да ми. Уп рав ле ние
кон ди ци о не ром осу ще ств ля ет ся с пуль та дис тан-
ци он но го уп рав ле ния или с па не ли уп рав ле ния и
ин ди ка ции вну т рен не го бло ка.
Наименование узлов и деталей кондиционера
1. Внутренний блок
2. Наружный блок
3. Пульт дистанционного управления (в комплекте с
кассетными и напольно-потолочными моделями)
4. Вход воздуха
5. Направляющая заслонка
6. Соединительные трубопроводы
7. Шланг для отвода конденсата
8. Воздухозаборная решетка с воздушным фильтром
9. Кнопка ВКЛ./ВЫКЛ.
10. Индикатор режима работы
11. Индикатор режима обогрева
12. Индикатор режима охлаждения
13. Индикатор температуры
14. Индикатор режима SLEEP
15. Индикатор режима осушения
16. Индикатор таймера
17. Приемник ИК-сигналов пульта ДУ
18. Индикатор работы компрессора
19. Индикатор электропитания
20. Кнопка включения ручного режима
21. Кнопка ВКЛ./ВЫКЛ. автоматического режима
22. Выход воздуха
* Панель управления и индикации Вашего кондиционера может визуально отличаться от приведенного схематичного изображения. Функции при
этом останутся прежними (возможные варианты функций приведены в вариантах 1 и 2).
* В данной серии не используется.
