6
RUS
ТАБЛИЦА 2 - КОМПЛЕКТУЮЩИЕ ИЗДЕЛИЯ
Рис.
Поз.
Комплектующие изделия
NRB 118
NRB 137
NRB 110
NRB 119
NRB 110NF
NRB 119NF
NRB 120
NRB 139
NRT 141
NRT 144
NRT 145
NRT 143
ДХ 247
ДХ 224
ДХ 416
ДХ 403
ДХ 404
ДХ 507
ДХ 508
Б.1 1 Полка 3 3 3 3 3 2 2 1 3 1 2 2 3
Б.1 2 Полка 1 1 1 1 1 1 1 1 1 1 1 1 1
Б.1 3 Сосуд для овощей и фруктов 2 2 2 2 1 2 2 2 2 1 1 1 1
Б.1 4 Форма для льда 1 1 1 1 1 1 1 1 1 1 1 - -
Б.1 5 Шторка - 1 - 1 - - - - - - - - -
Б.1 6 Корзина большая 1 1 2 1 - - - - - - - - -
Б.1 7 Корзина малая 1 1 1 1 - - - - - - - - -
Б.1 8 Барьер-полка большая 1 1 1 1 1 1 1 1 1 - - - -
Б.1 9 Барьер-полка 3 3 3 3 3 2 3 2 3 - - - -
Б.1 10 Вкладыш 1 1 1 1 1 1 1 1 1 - - - -
Б.1 12 Полка МК - - - - 1 1 - - - - - - -
Б.1 13 Очиститель - - - - 1 1 1 1 - - - - -
Б.1 15 Сосуд для ягод - 1 - - - - - - - - - - -
Б.1 16 Ручка - - - - - - - - - - - - -
Б.1 17 Шуруп - - - - - - - - - - - - -
Б.1 18 Заглушка - - - - - - - - - - - - -
Б.1 21 Поддон - - - - - - - - 1 1 1 - -
Б.1 22 Барьер - - - - - - - - - 3 4 3 4
Б.2 2 Упор 2 2 2 2 2 2 2 2 2 - - - -
— — Втулка для перенавески
дверей (для исполнения 4 по
п.1.1) 2 2 2 2 - - - - - - - - -
31

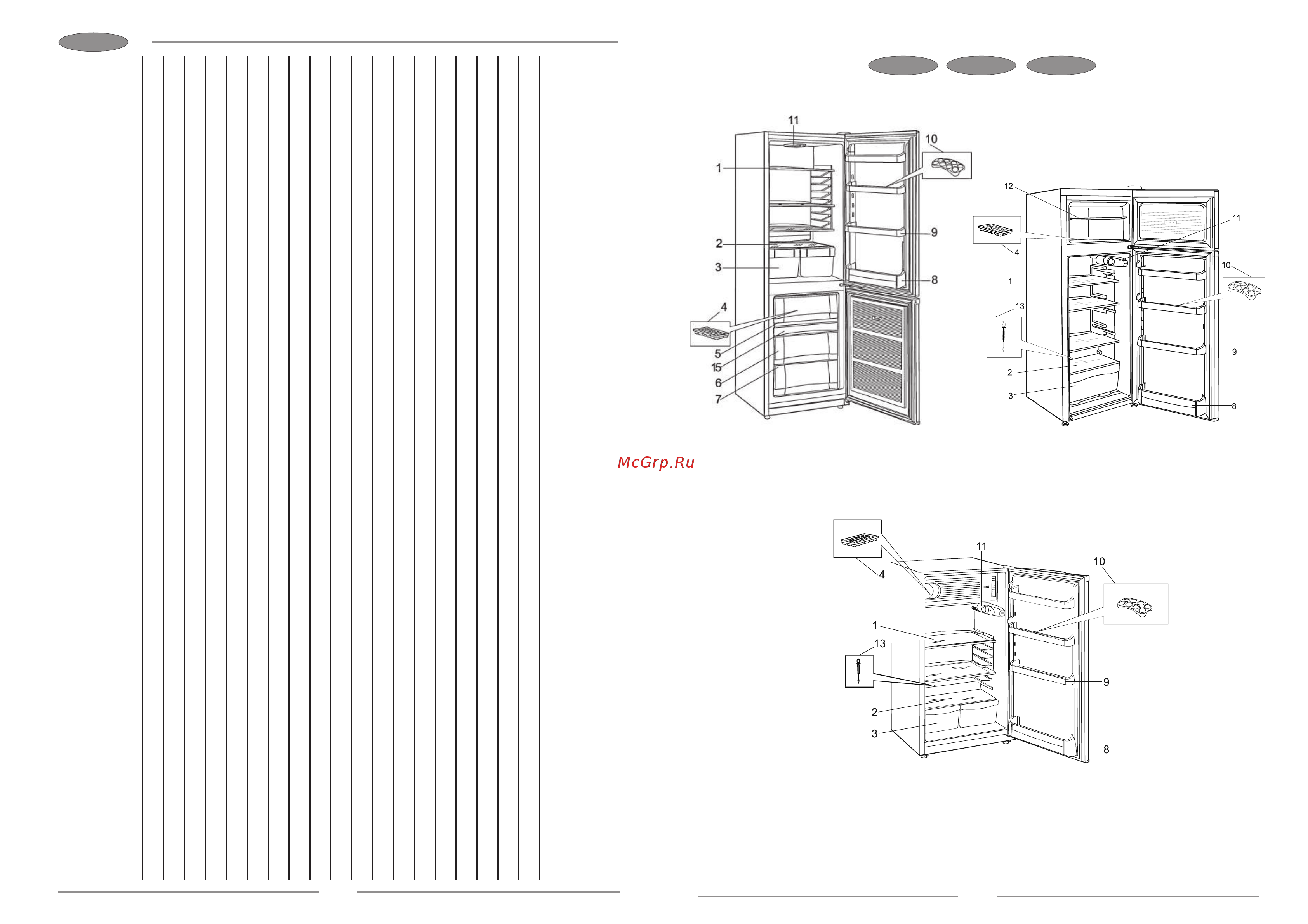

ПРИЛОЖЕНИЕ Б - РИСУНКИ/ ДОДАТОК Б - РИСУНКИ/ Б ҚОСЫМШАСЫ – СУРЕТТЕР
RUS UKR KAZ
а) NRB 110, NRB 110NF, NRB 118, NRB 119,
NRB 119NF, NRB 120, NRB 137, NRB 139
b) NRТ 141, NRТ 143, NRТ 144, NRТ 145
c) ДХ 224, ДХ 247
