32
d) ДХ 403, ДХ 404 е) ДХ 507, ДХ 508
f) ДХ 416
11
- плафон и выключатель освещения/ плафон та вимикач освітлення/
жарықтандырушының плафоны жəне ажыратқыш;
19
- ручка датчика-реле температуры/ ручка датчика-реле температури/ температура
тетік-реле тұтқасы;
20
- низкотемпературное отделение (НТО)/ низькотемпературне відділення (НТВ)/
төмен температуралы бөлім (ТТБ);
- другие позиции - см. таблицу 2/ інші позиції - див. таблицю 2/ Басқа нұсқалар –
2-кестені қараңыз.

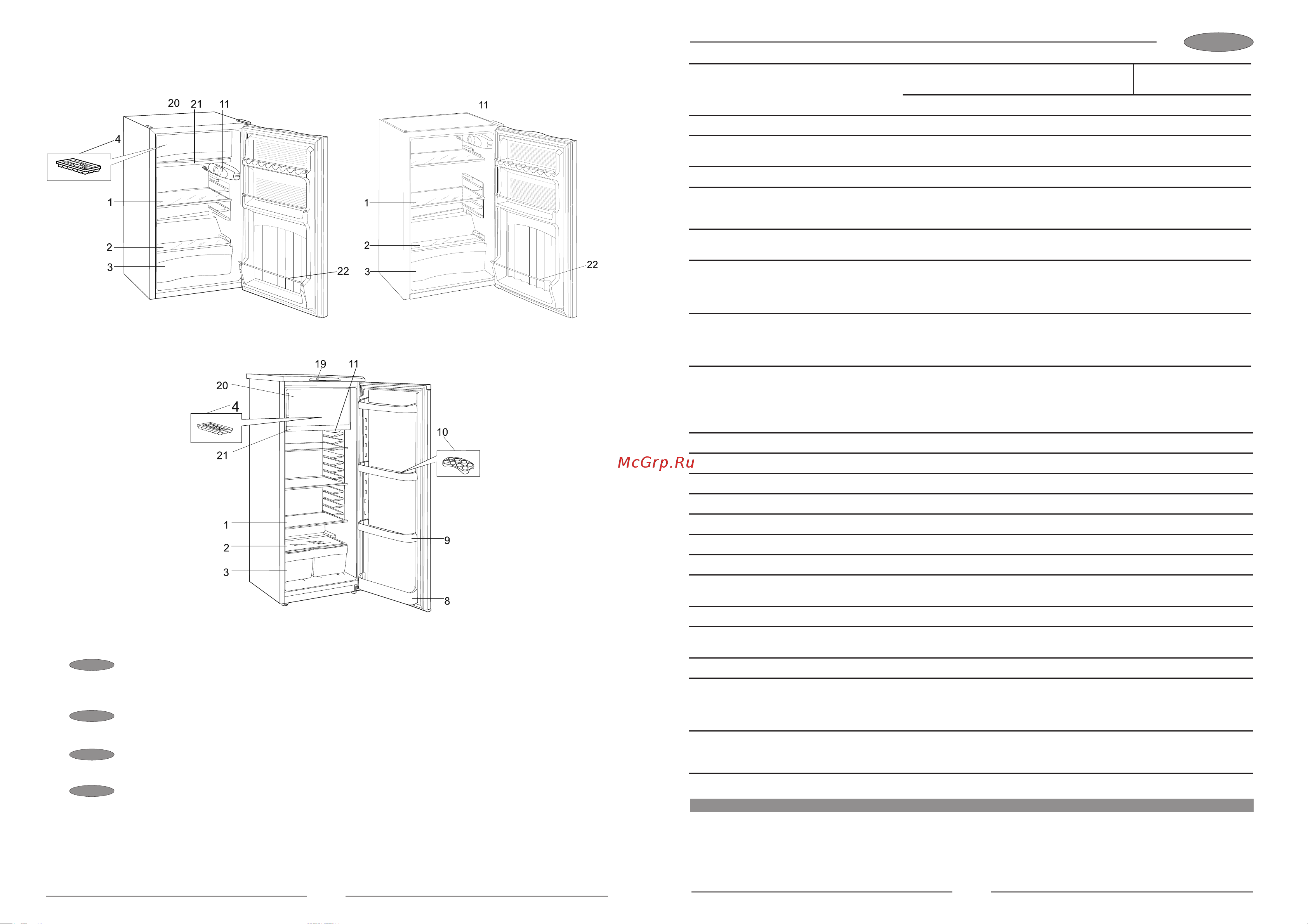

Рисунок Б.1 - Устройство холодильного прибора и расположение комплектующих изделий
Рисунок Б.1 - Будова холодильного приладу та розташування комплектуючих виробів
Б.1-сурет - Тоңазытқыштың құрылысы жəне кешендеуші бөлшектердің орналасуы
RUS
5
ПОКАЗАТЕЛИ
холодильники-морозильники
с верхним расположением МК
холодильники-мо-
розильники с МО
NRT 141 NRT 143 NRT 144 NRT 145 ДХ 247 ДХ 224
Класс энергетической эффективности А+ А+ А+ А+ А+ А+
Производительность замораживания,
кг/сут 2,5 2,5 3,0 3,0 2,0 2,0
Количество производимого льда, кг/час 0,06
Время повышения температуры в МК
до минус 9
0
С при отключении электро-
энергии в сети, ч 16 16 16 16 10 10
Суммарная площадь для
хранения продуктов, м
2
1,113 0,784 1,113 1,113 0,627 0,473
Габаритные размеры (рис. Б.8), мм, не
более: высота
высота без петли верхней
ширина/глубина
1508
1494
574/625
1245
1231
574/625
1782
1768
574/625
1563
1549
574/625
1108
1097
574/625
854
—
574/625
Габаритное пространство - рабочие
габаритные размеры (рисунок Б.9), мм,
не более: высота
ширина / глубина
1512
587/1162
1249
587/1162
1786
587/1162
1567
587/1162
1112
587/1162
858
587/1162
Масса (нетто), кг, не более 48,0 43,0 54,0 49,5 39,0 35,0
ОКОНЧАНИЕ ТАБЛИЦЫ 1А
ПОКАЗАТЕЛИ ДХ 416 ДХ 403 ДХ 404 ДХ 507 ДХ 508
Общий (брутто) объем, дм
3
255 111 150 111 150
Общий (брутто) объем НТО, дм
3
26 11 11 — —
Общий (брутто) объем ХК, дм
3
229 100 139 111 150
Общий полезный объем, дм
3
234 104 143 110 149
Полезный объем НТО, дм
3
26 11 11 — —
Полезный объем ХК, дм
3
208 93 132 110 149
Температура в НТО,
0
С, не выше -12 -6 -6 — —
Суточный расход электроэнергии при темпера-
туре окружающего воздуха 25
0
С, кВт.ч 0,457 0,327 0,365 0,321 0,335
Класс энергетической эффективности А+ А+ А+ А+ А+
Суммарная площадь для хранения
продуктов, м
2
0,937 0,35 0,477 0,43 0,57
Количество производимого льда, кг/час 0,06 0,06 0,06 — —
Габаритные размеры (рисунок Б.8), мм,
не более:
высота / высота без петли верхней
ширина/ глубина
1454
574/625
861/850
501/532
1070/1059
501/532
861/850
501/532
1070/1059
501/532
Габаритное пространство - рабочие габаритные
размеры (рис. Б.9), мм: высота
ширина / глубина
1458
587/1162
865
516/1010
1074
516/1010
865
516/1010
1074
516/1010
Масса (нетто), кг, не более 49,5 27,0 31,5 28,0 32,0
ТАБЛИЦА 1В - ТЕХНИЧЕСКИЕ ДАННЫЕ ХОЛОДИЛЬНИКОВ
3 КОМПЛЕКТ ПОСТАВКИ
3.1 Перед дальнейшим чтением руководства посмотрите рисунки, расположенные после тек-
стовой части (приложение Б).
3.2 В комплект поставки входят упакованный холодильный прибор с набором комплектующих
изделий в соответствии с таблицей 2 и рисунками Б.1, Б.2, руководство по эксплуатации, сервис-
ная книжка.
