A
VII

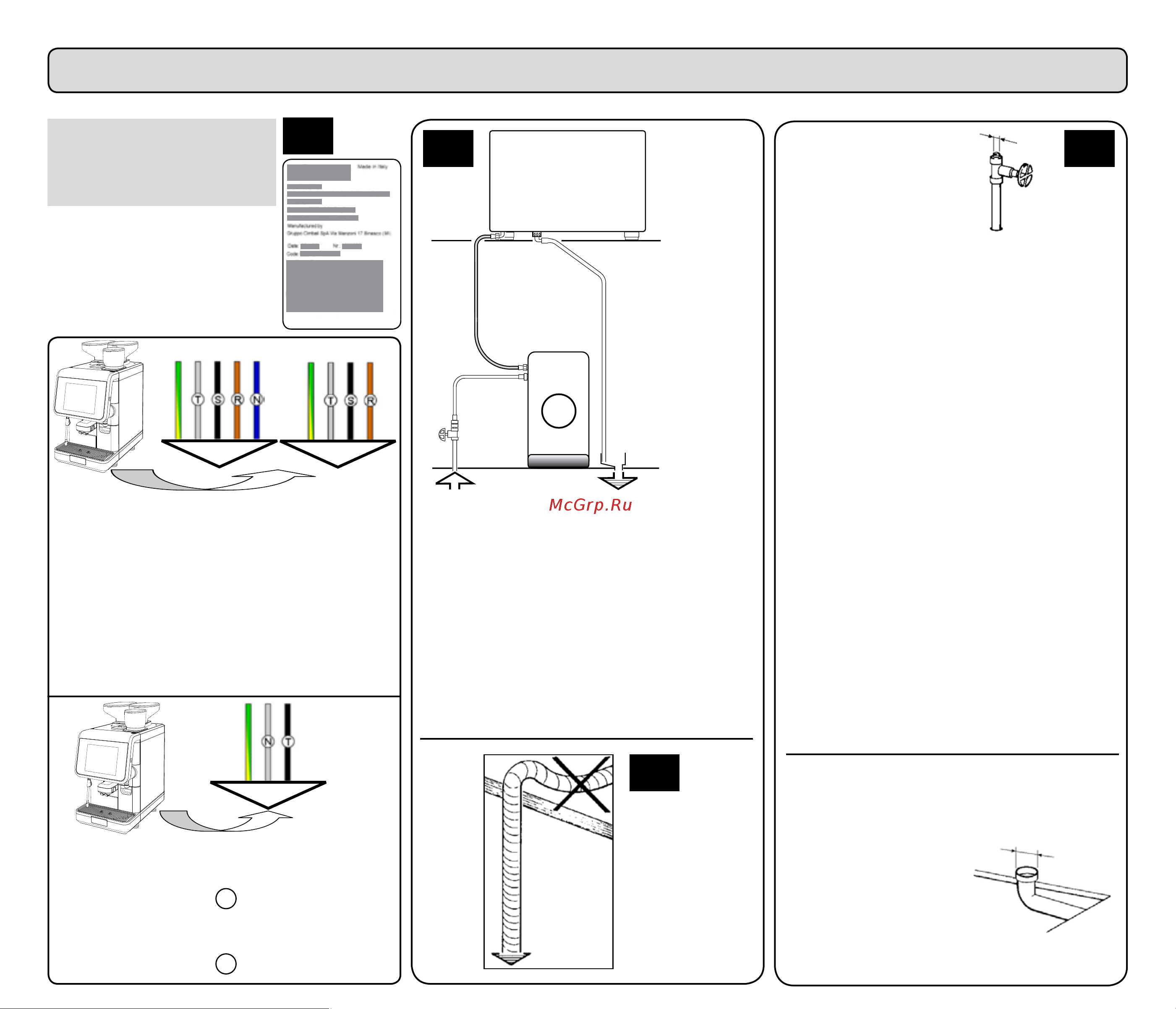

Иллюстрации
- см. разделы с правилами
установки
Fig.
1
Рис.
Fig.
2
Рис.
МАШИНА
N Белый
T Черный
N Синий
T Коричневый
Цветовая маркировка проводов
Трехфазное подключение
T Серый (черный)
S Черный
R Коричневый
N Синий
Однофазное подключение
A) необязательное устройство для
подготовки воды
Fig.
4
Рис.
Установите кран подачи воды
МАКС. ДАВЛЕНИЕ ВОДЫ В
ВОДОПРОВОДЕ
6 бар — 0,6 МПа
(если давление больше, установите редуктор)
Ø 3/8 ГАЗОВАЯ
— GAZ GÁS
Fig.
3
Рис.
СЛИВ
Мин.
Ø 50 мм
1
2
Содержание
- Бар 6
- Вода пар 6
- Источник питания 6
- Кофейный бойлер 12 133 вода 6
- Машина 6
- Питания сечение кабеля 6
- Технический бойлер 2 5 133 объем жидкости 6
- Тип машины 6
- Условные обозначения 7
- Эта страница намеренно оставлена пустой 8
- Gruppo cimbali s p a gruppo cimbali s p a 9
- Русский 9
