Juki 654DE [5/30] Детали машины
![Juki 654DE [5/30] Детали машины](/views2/2004545/page5/bg5.png)

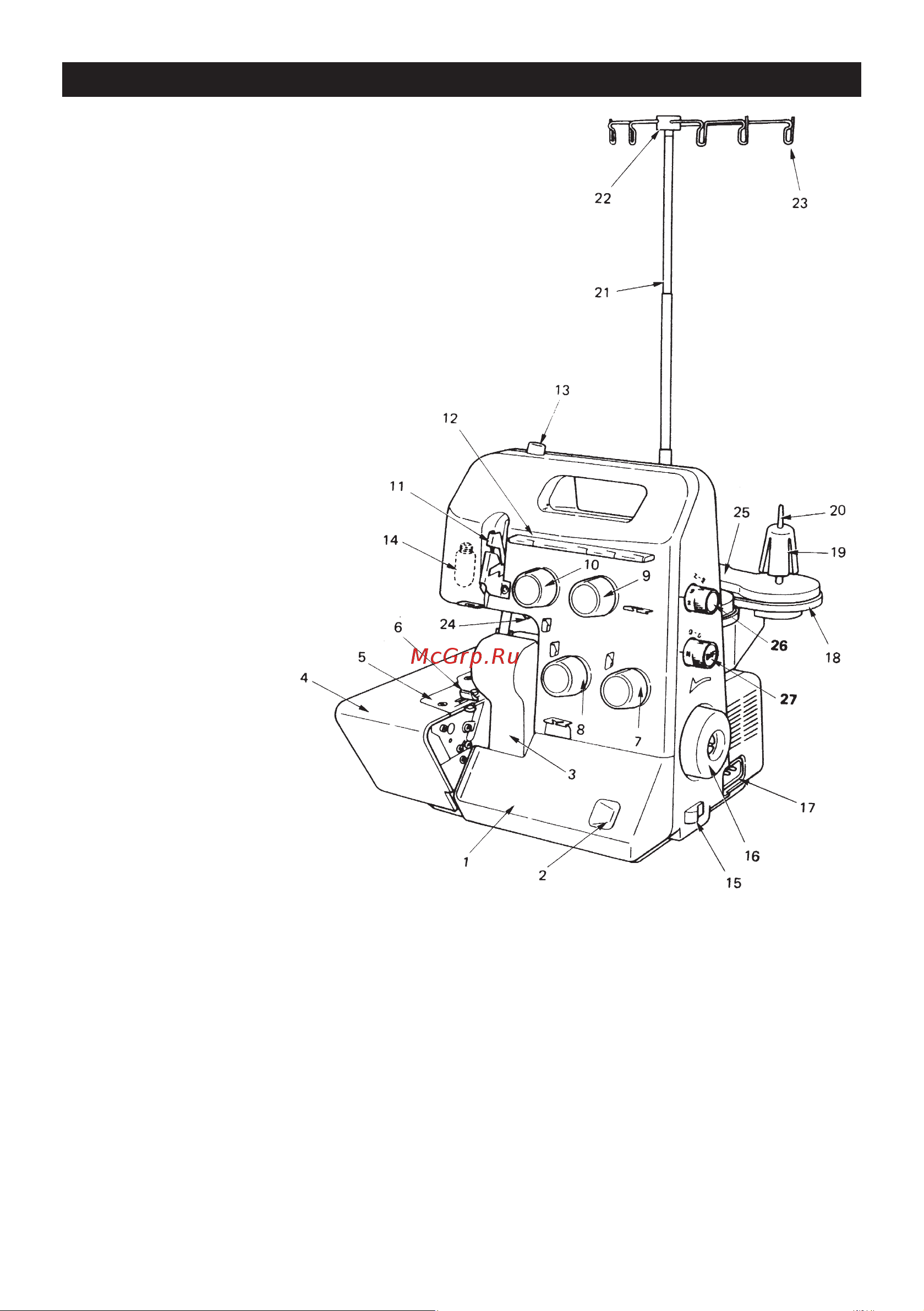

1. Крышка петлителя
2. Ручка для открывания
крышки петлителя
3. Защитная пластина
4. Крышка стола для
материала
5. Игольная пластина
6. Прижимная лапка
7. Регулятор натяжения
верхней нити петлителя
8. Регулятор натяжения
нижней нити петлителя
9. Регулятор натяжения
правой игольной нити
10. Регулятор натяжения
левой игольной нити
11. Крышка
нитепритягивателя
12. Пластина
нитенаправителя
13. Регулировочный винт
лапки
14. Лампа (внутри)
15. Выключатель
электропитания и
освещения
16. Маховик
17. Разъём щнура
питания
18. Бобинодержатели
19. Глушитель вибрации
20. Стержень катушки
21. Телескопическая
стойка
22. Стойка нитенаправителей
23. Нитенаправитель
24. Рычаг подъёма лапки
25. Полиуретановая плёнка
ДЕТАЛИ МАШИНЫ
*26. Регулятор длины стежка
*27. Регулятор дифференциальной
подачи материала.
-1-
