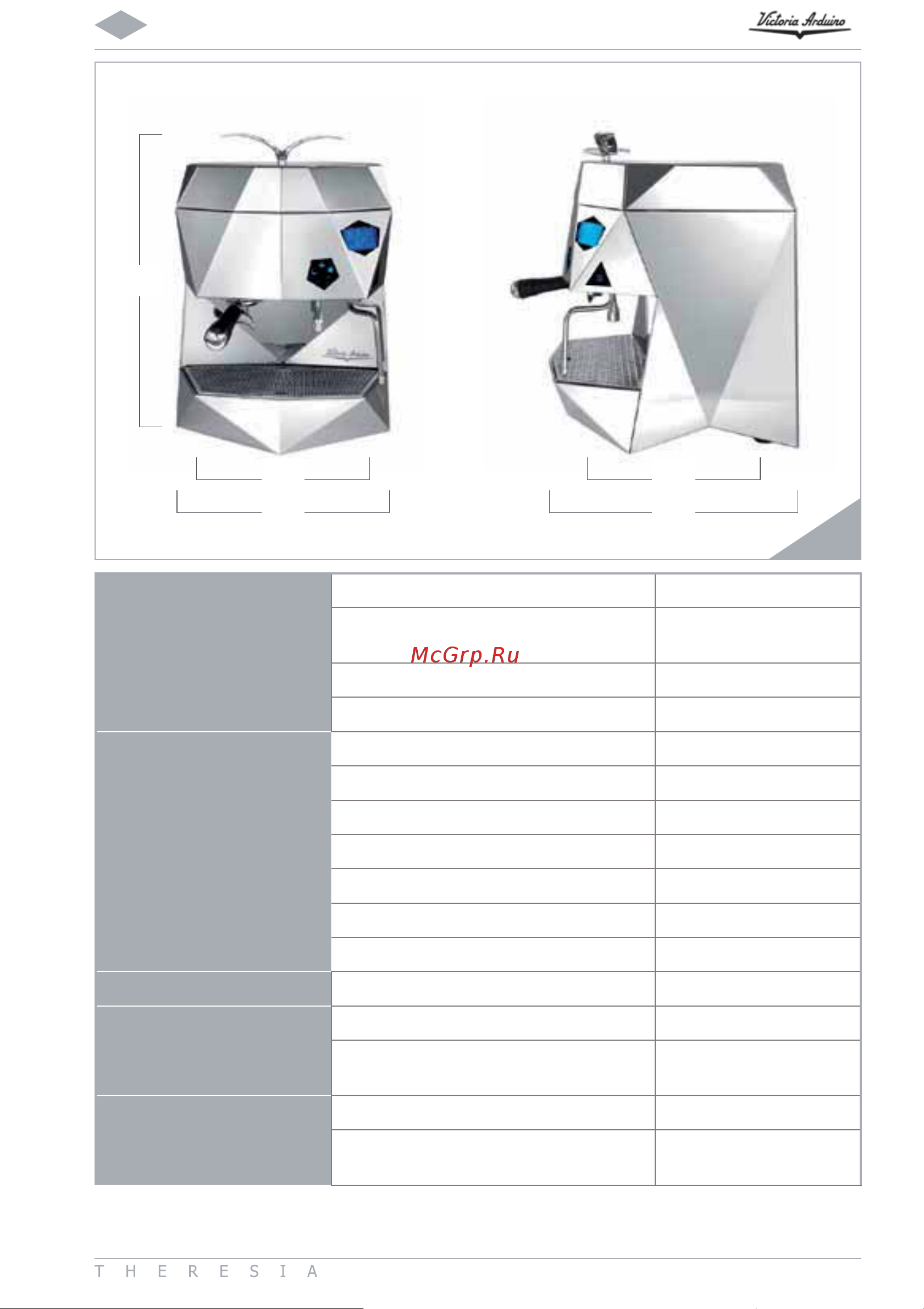

Victoria Arduino Theresia [7/106] Alimentazione
![Victoria Arduino Theresia [7/106] Alimentazione](/views2/2004632/page7/bg7.png)
7
IT
Numero gruppi
1
Carrozzeria Acciaio inox
supermirror
Voltaggio 208-240V 50-60Hz
Potenza 3000W
Dimensioni
Larghezza L (mm) 430
Larghezza LA (mm) 360
Altezza H (mm) 585
Profondità P (mm) 460
Profondità PA (mm) 270
Peso netto (kg) 32
Peso lordo (kg) 37
Alimentazione
Tanica/Attacco diretto ȗ
Caldaia vapore
Volume (l) 1,1 l
Materiale Acciaio inox coiben-
tata termicamente
Caldaia caè
Volume (l) 0,7 l
Materiale Acciaio inox coiben-
tata termicamente
PA
P
LA
L
H
