Hygromatik FlexLine FLE25-TSPA [35/54] Страница 35
![Hygromatik FlexLine FLE25-TSPA [35/54] Страница 35](/views2/2004716/page35/bg23.png)

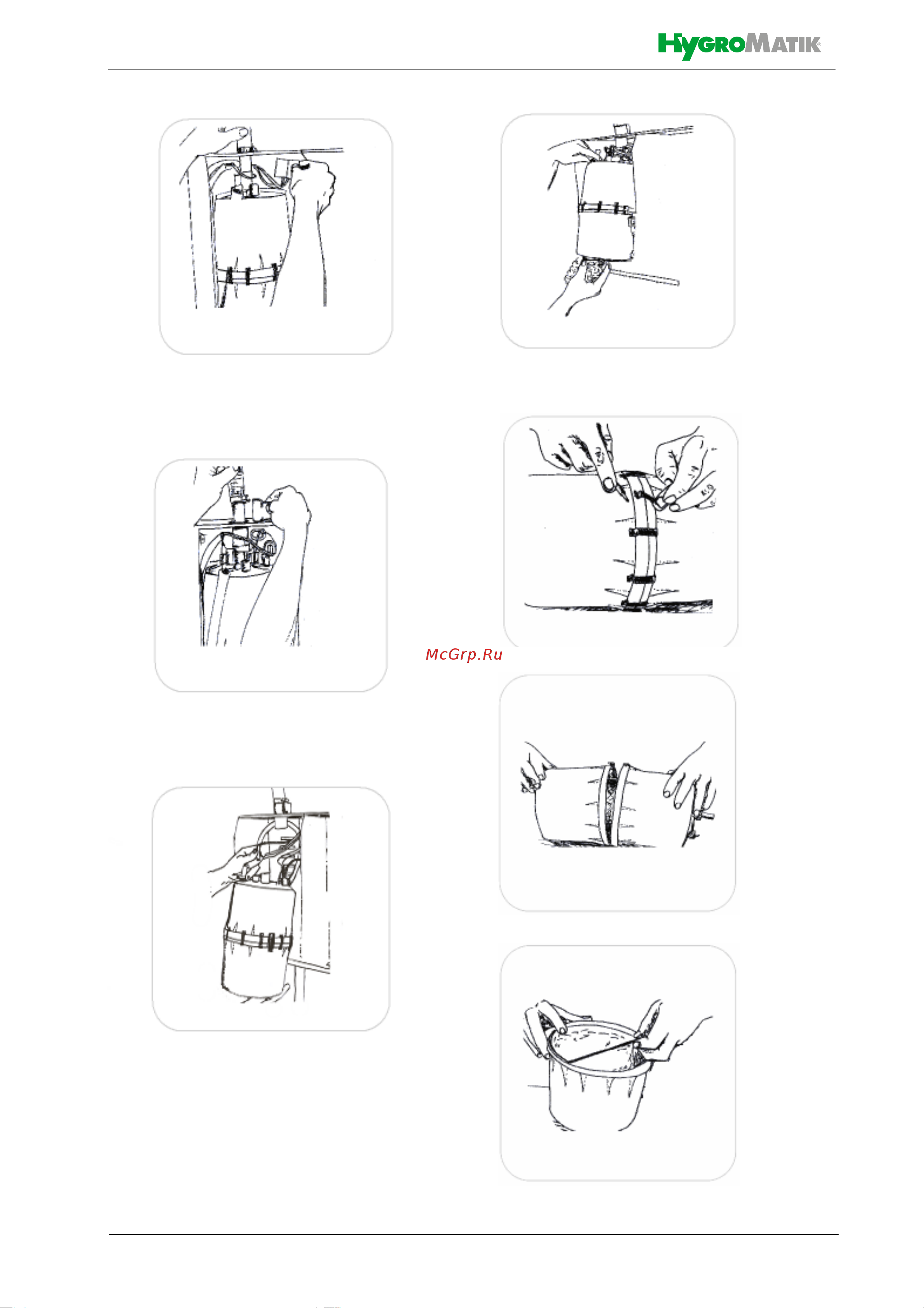

Страница 35
наденьте скобу на переходник
вне корпуса устройства
снимите скобу
с переходника парового шланга
выдавите паровой цилиндр из
опоры вверх
отключите соединительный кабель
снимите зажимы
разъедините паровой цилиндр
удалите старое кольцо
круглого сечения
