Страница 10
4. Назначение и конструкция
4.1 Принцип действия
Использование теплоты от трения при про-
хождении тока в воде
Электродные паровые увлажнители воздуха
HygroMatik (ELDB) используют для выработки
тепла электрическую проводимость, которой
обычно обладает вода. В закрытом паровом
цилиндре электроды непосредственно окружа-
ются залитой в цилиндр водой. К ним подво-
дится сетевое переменное напряжение.
Благодаря электропроводности воды возни-
кает течение тока между электродами. При
этом подаваемая электрическая энергия
напрямую и без потерь преобразуется в тепло.
Производимый пар имеет температуру около
100°C, его давление незначительно повышено
("пар без давления"). Этот пар практически
стерилен и не содержит минералов. Соли
жёсткости ("известь") в основном остаются в
цилиндре.

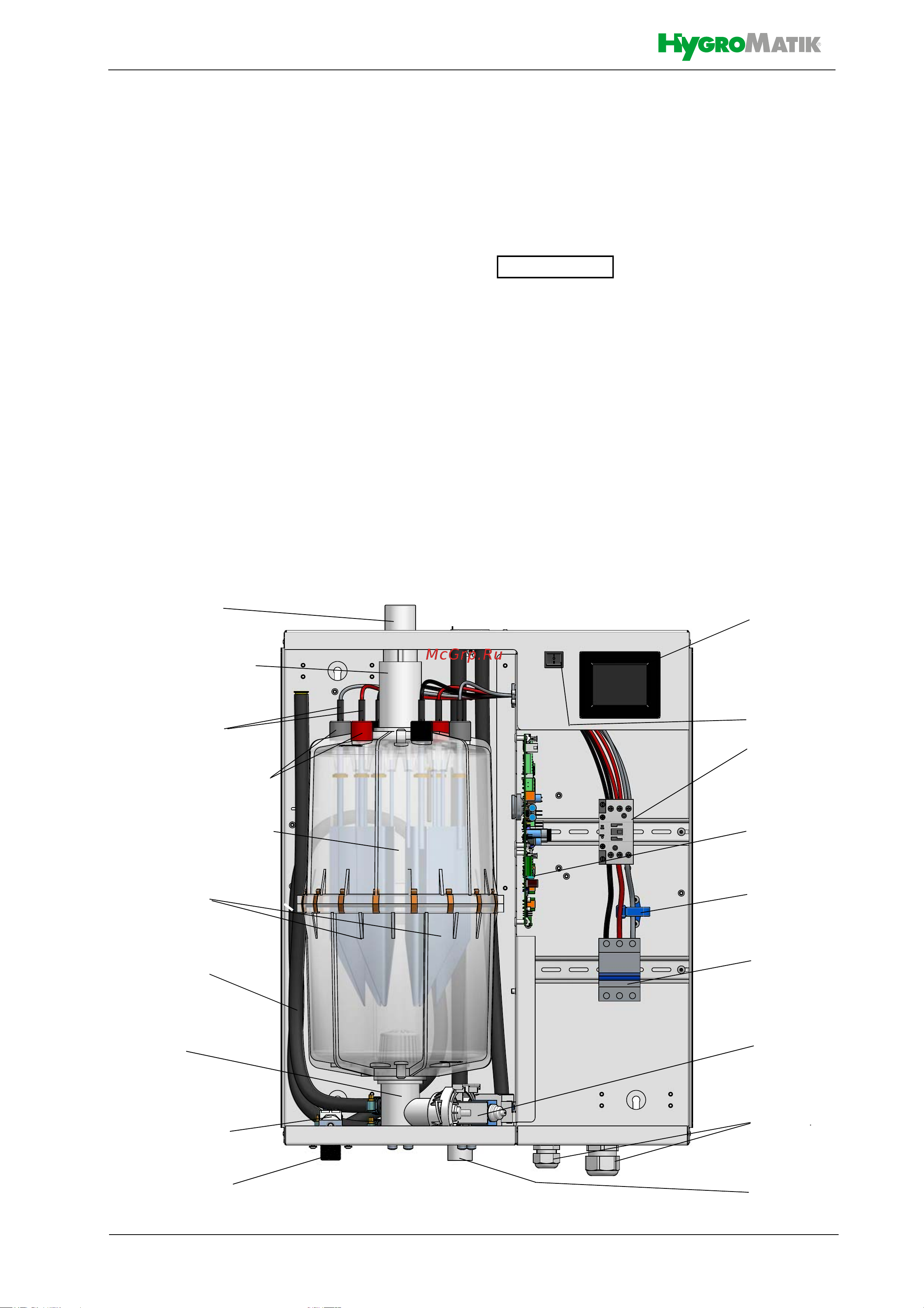

4.2 Механическая конструкция
Устройства HygroMatik серии FlexLine предпо-
лагают настенный монтаж. Для проведения
технического обслуживания паровые цилин-
дры разделяются посередине.
На устройствах FLE50/65/100/130, выпущен-
ных начиная с ноября 2018 г., используются
паровые цилиндры новой конструкции. Они
разделяются в верхней части стенки. Новые
цилиндры с обозначением "CY45/2" можно
устанавливать вместо старых и на устройства,
выпущенные ранее. Помимо цилиндров, изме-
нения коснулись и электродов. Новые элек-
троды подходят только к новым паровым
цилиндрам.
Цилиндры CY45/2 допускают эксплуатацию
без звездообразного блока и при рабочем
напряжении более 480 В и высокой проводи-
мости воды в цилиндре.
паровой цилиндр
выход пара
шланг для
ручного
спуска воды
электромаг-
нитный
клапан
подвод воды
шламоотво-
дящий насос
автомат
защиты
измеритель-
ный преобра-
зователь тока
электронное
оборудова-
ние системы
управления
главный
контактор
дисплей
управляющий
переключатель
кабельные
вводы
подключение
стока воды
опора
электрод-
ный штекер
переходник
парового шланга
электроды
электрод-
барашковые гайки
