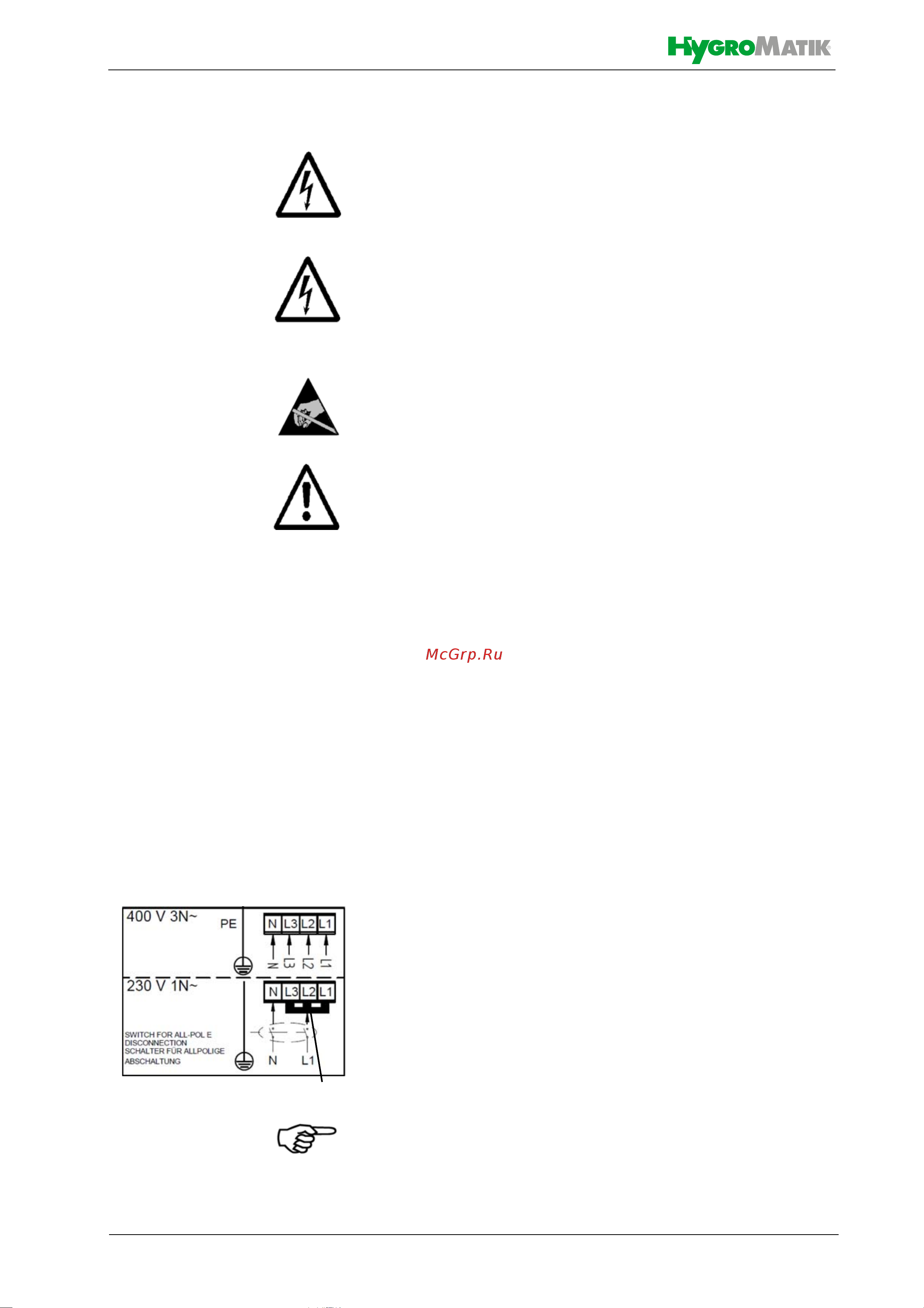

10. Электроподключение
Внимание, напряжение! Все монтажные работы, связанные с
электричеством, должны выполняться только сертифицирован-
ными специалистами (электриками или квалифицированными
работниками с равноценным образованием). Контроль за нали-
чием необходимой квалификации входит в компетенцию клиента.
Внимание, напряжение! Подключать паровой увлажнитель воз-
духа к электросети можно только после окончания всех монтаж-
ных работ.
Соблюдайте все местные
предписания, касающиеся выполнения
электромонтажных работ.
Внимание: электронные компоненты системы управления паро-
увлажнителя воздуха очень чувствительны к электростатическим
разрядам. Для защиты этих компонентов при проведении всех
монтажных работ должны быть приняты меры против поврежде-
ния электростатическими разрядами.
Внимание: при монтаже следует учитывать следующее.
• Предварительно отключите питание устройства и обес-
печьте защиту от
повторного включения.
• Убедитесь в отсутствии напряжения.
• Монтаж и демонтаж устройства индикации с системой
управления можно выполнять только при выключенном
пароувлажнителе.
• Должным образом проложите кабель электрического под-
ключения.
• Выполните электрические подключения в соответствии со
схемами соединений.
• Для устройств с номинальной мощностью более 33 кВт
допустимо только фиксированное подключение к стацио-
нарно проложенной линии (следует учитывать предписания,
указанные в главе «Декларация соответствия стандартам
ЕС»).
• Убедитесь, что все клеммы прочно затянуты.
• Мы рекомендуем установить автомат защиты от тока утечки.
10.1 Электропитание
На заводе парогенератор HeaterSlim подготовлен для под-
ключения к сети электропитания 400 В 3 N~.
С помощью прилагаемой перемычки-гребёнки этот разъём можно
адаптировать для подключения 230 В 1 N~.
Соответствующие электрические характеристики приведены в
таблице "Технические характеристики".
Указание: выбранное монтажником напряжение питания (400 В
3N~ или 230 В 1 N~) следует записать на заводской табличке
парового увлажнителя воздуха.
Перемычка-гребёнка
