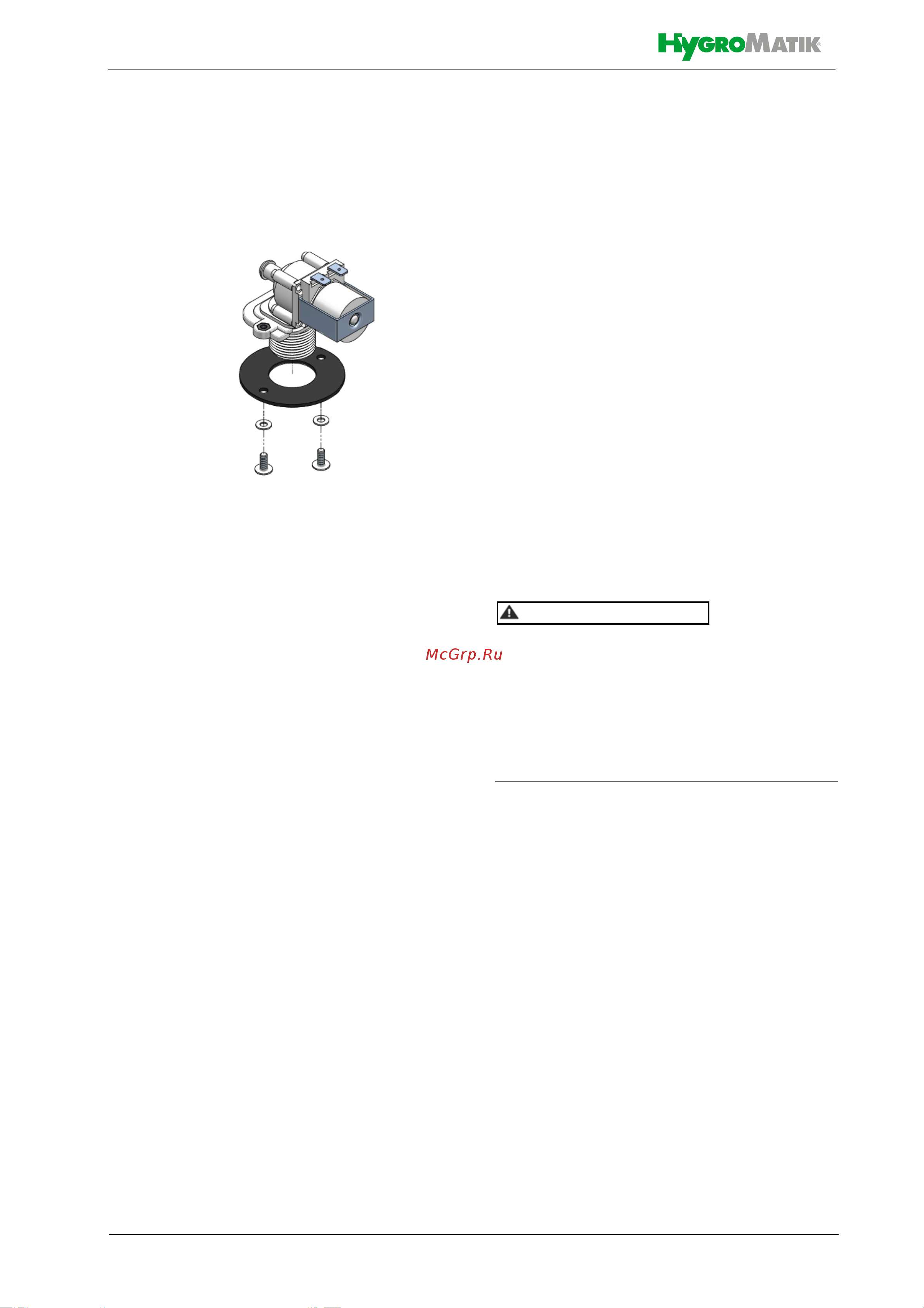

9.6 Демонтаж / монтаж элек-
тромагнитного клапана и
очистка фильтра тонкой
очистки
Демонтаж
» Перекройте подачу воды и развин-
тите накидное резьбовое соединение
подвода свежей воды.
» Отключите соединительный шланг
(20*) от опоры.
» Отключите электрический штекер-
ный разъём от электромагнитного
клапана (25).
» Отвинтите крепёжные болты электро-
магнитного клапана.
» Извлеките электромагнитный клапан
из отверстия.
Очистка фильтра тонкой очистки
» Извлеките фильтр тонкой очистки из
электромагнитного клапана со сто-
роны подключения к водопроводу и
промойте под проточной водой.
*)
Показатели приведены для ситуации, соот-
ветствующей изображению узлов в разобран-
ном виде (см. в соответствующей главе).
Установка
» Снова установите фильтр тонкой
очистки в электромагнитный клапан.
» Вставьте электромагнитный клапан с
прокладкой в отверстие корпуса
устройства.
» Закрепите электромагнитный клапан
болтами.
» Подключите подачу свежей воды.
» Подключите кабель электропитания к
электромагнитному клапану.
» Присоедините соединительный
шланг к опоре с помощью хомута для
шланга.
» Откройте подачу воды.
» Включите устройство и через
15–30 минут работы проверьте герме-
тичность.
Опасность поражения электрическим
током!
Опасное электрическое напряжение!
Соблюдайте инструкции по работе с деталями,
находящимися под напряжением.
Течи могут спровоцировать появление тока
утечки.
» При наличии течи отключите питание
системы и обеспечьте защиту от
повторного подключения.
» Найдите и устраните течь!
» Выполните проверку на отсутствие
течей ещё раз.
