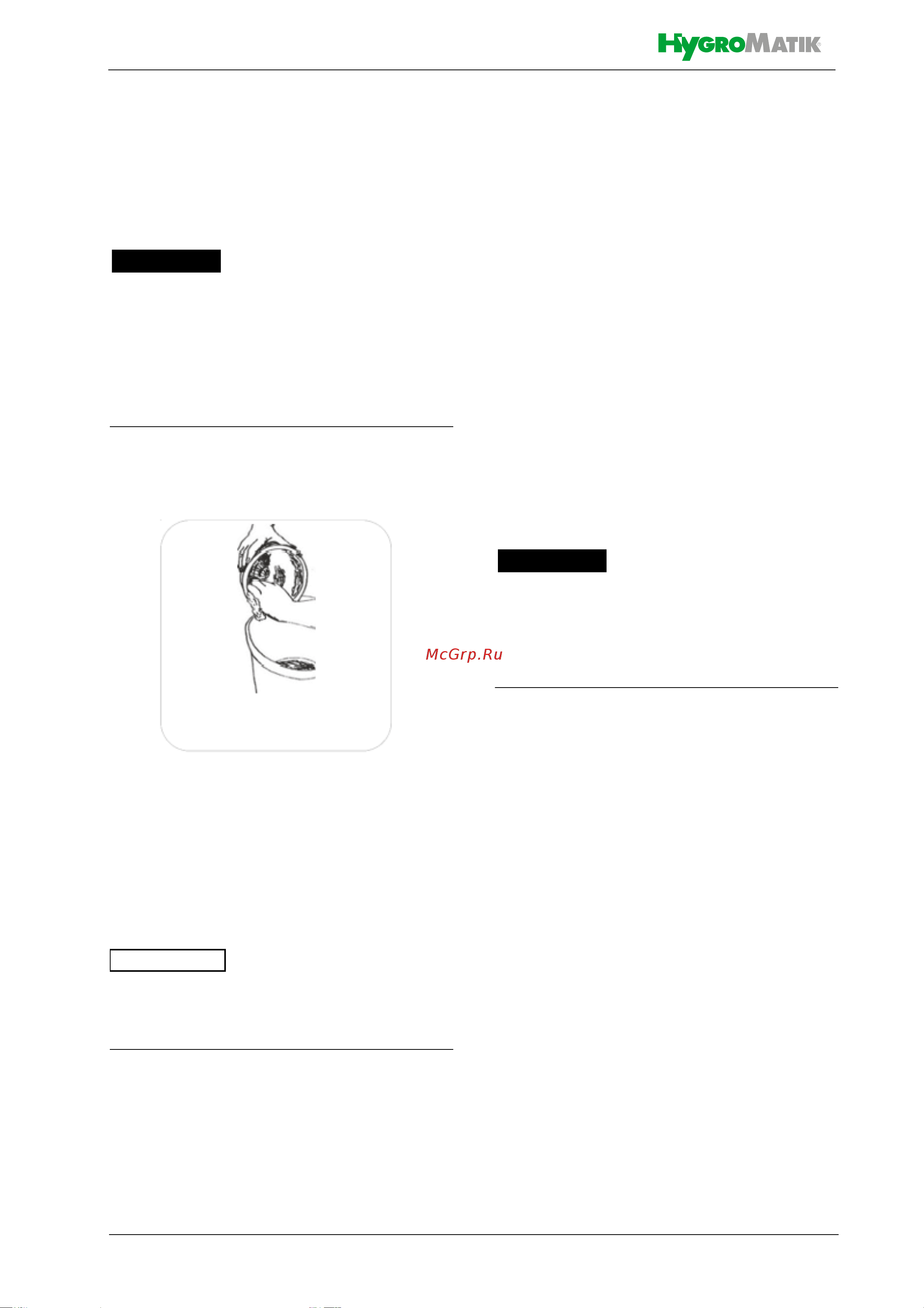

Страница 38
9.4 Очистка парового цилин-
дра, электродов и опоры
Как правило, достаточно механического удале-
ния извести.
Возможна неисправность!
После использования растворителей известко-
вых отложений или чистящих веществ для
обработки цилиндра и электродов необходимо
тщательно промыть устройство перед повтор-
ным пуском, так как чистящие средства могут
снизить проводимость воды в цилиндре.
» Проверьте верхнюю часть парового
цилиндра изнутри на отсутствие
отложений и электрических перемы-
чек (чёрные бороздки между выво-
дами электродов) и при необхо-
димости полностью смойте / соскре-
бите их.
Если электрические мостики глубоко проникли
в материал, необходимо заменить паровой
цилиндр.
Очистка электродов
» Очистите электрод-датчик до метал-
лического блеска.
» Очистите электроды и проверьте сте-
пень их износа (см. раздел "Замена
электродов").
Очистка опоры
» Опору и её подключения также необ-
ходимо проверить на отсутствие
известковых отложений и при необхо-
димости почистить.
Монтаж цилиндра выполняется в соответствии
с описанием, приведённым в разделе "Демон-
таж и монтаж парового цилиндра".
9.5 Проверка кабельного под-
ключения
Возможна неисправность!
Возможно повреждение устройства!
Ослабленные кабельные соединения ведут к
повышенному переходному сопротивлению и
перегреву контактов.
» Проверьте прочность всех кабельных
резьбовых подключений и штекерных
соединений. Штекеры должны плотно
и до упора сидеть на контактах.
» Проверьте электродный штекер на
отсутствие коррозии. Если цвет изме-
нился, замените.
очистите цилиндр изнутри
ɍɄȺɁȺɇɂȿɍɄȺɁȺɇɂȿ
ȼɇɂɆȺɇɂȿ
ɍɄȺɁȺɇɂȿɍɄȺɁȺɇɂȿ
