u
Отвинтите установочный винт
Fig. 7 (40)
приблизи-
тельно на один оборот прилагаемым торцевым ключом.
u
Извлеките опорный винт
Fig. 7 (22)
в комплекте с
шайбой
Fig. 7 (23)
и регулируемой опорой
Fig. 7 (24)
,
вывинчивая его вверх.
u
Снимите пробку
Fig. 7 (21)
.
u
Открутите
Fig. 7 (26)
опорный кронштейн
Fig. 7 (25)
.
u
Полностью выкрутите установочный винт
Fig. 7 (40)
и
вкрутите на противоположной стороне на нижнем
опорном кронштейне, чтобы он был заподлицо с этим
кронштейном.
u
Открутите опорную деталь
Fig. 7 (28)
и снова прикру-
тите
Fig. 7 (29)
внутри с поворотом на 180°.
u
Переставьте пробку
Fig. 7 (21)
в свободное отверстие.
u
Осторожно снимите и переставьте на противоположную
сторону крышку со стороны ручки
Fig. 7 (27)
.
u
Снова прикрутите опорный кронштейн
Fig. 7 (25)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Вновь установите опорный винт
Fig. 7 (22)
в комплекте с
шайбой и регулируемой опорой.
u
Затяните установочный винт
Fig. 7 (40)
.

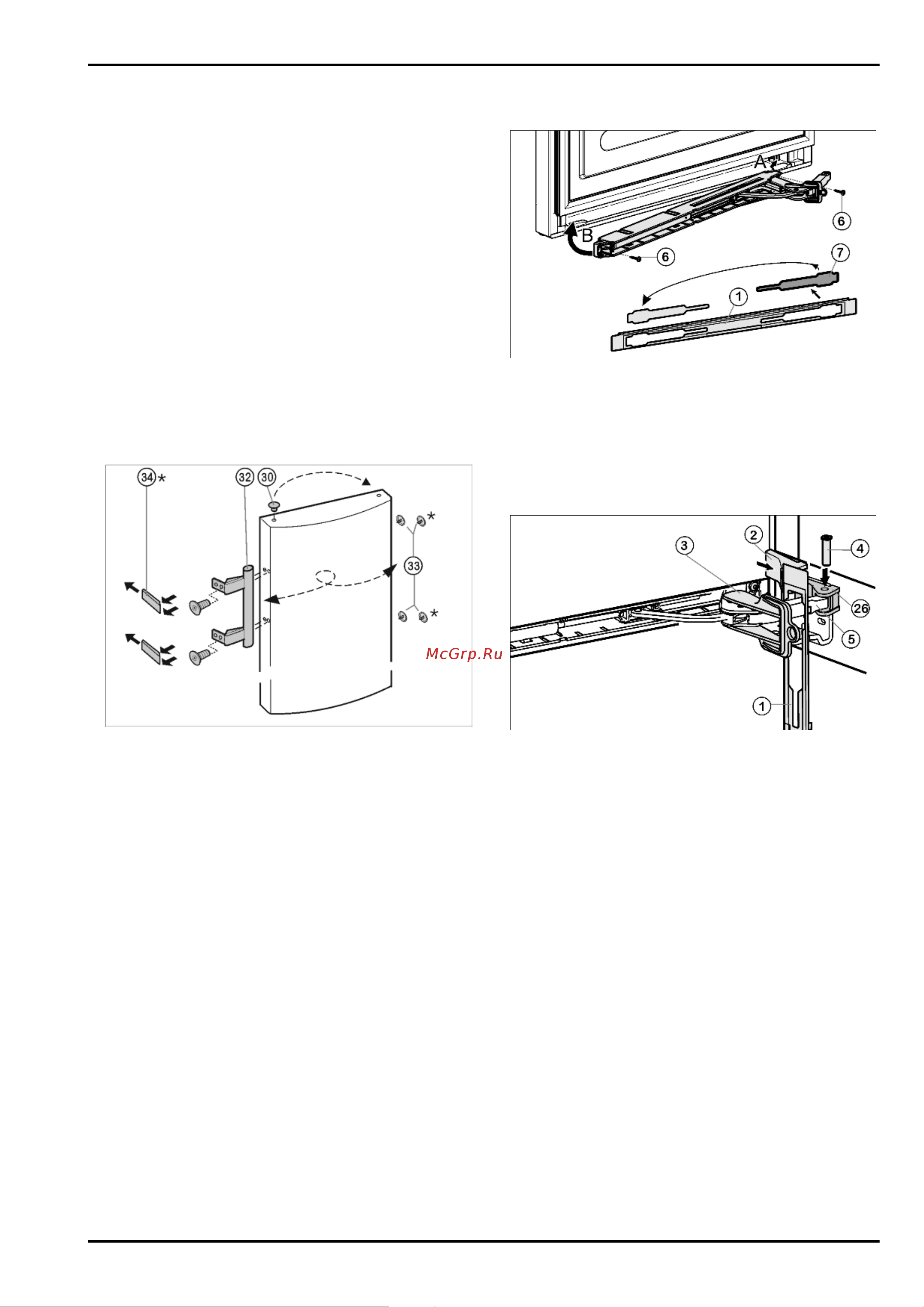

4.3.4 Перестановка ручки
Fig. 8
u
Извлеките пробку
Fig. 8 (30)
из опорной втулки дверцы
и переставьте.
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 8 (32)
, пробку
Fig. 8 (33)
и
прижимные пластины*
Fig. 8 (34)
.
u
При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.5 Монтаж двери
u
Установите дверцу сверху на нижний опорный винт
Fig. 7 (22)
.
u
Закройте дверцу.
u
Установите верхний опорный кронштейн
Fig. 6 (12)
на
новой стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн
Fig. 6 (12)
(с
моментом 4 Нм)(2 шт. Torx® 25)
Fig. 6 (13)
. При необхо-
димости проделайте отверстия или используйте аккуму-
ляторный шуруповерт.
u
Защёлкните крышку
Fig. 6 (10)
и крышку
Fig. 6 (11)
на
противоположной стороне.
4.3.6 Монтаж узла амортизатора закры-
вания двери
Fig. 9
u
Освободите крышку
Fig. 9 (7)
из накладки
Fig. 9 (1)
и
снова установите её на другой стороне.
u
Зацепите (А) и поверните (В) узел амортизатора закры-
вания дверцы шарниром в сторону шарнира.
w
Отверстия с левой и правой стороны должны нахо-
диться точно друг над другом.
u
Прикрутите (2 шт. Torx® 15)
Fig. 9 (6)
узел амортизатора
закрывания дверцы.
Fig. 10
u
Навесьте накладку
Fig. 10 (1)
на амортизационную
скобу таким образом, чтобы защелки показывали
вперёд, а передняя сторона была направлена к устрой-
ству.
u
Притяните амортизационную скобу
Fig. 10 (5)
к опорной
детали
Fig. 10 (26)
и сверху снова вставьте палец
Fig. 10 (4)
таким образом, чтобы квадратная головка
сидела в углублении.
u
Установите и защелкните крышку
Fig. 10 (2)
.
w
Обратите внимание на правильность крепления
крышки, чтобы дверца закрывалась безупречно и палец
был зафиксирован.
u
Выкрутите фиксатор
Fig. 10 (3)
.
u
Защелкните накладку
Fig. 10 (1)
на дверце.
u
Закройте дверцу.
4.3.7 Выравнивание дверцы
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 7 (25)
параллельно корпусу устройства. Для этого
выкрутите средний винт.
Ввод в работу
8 * Наличие в зависимости от модели и комплектации
